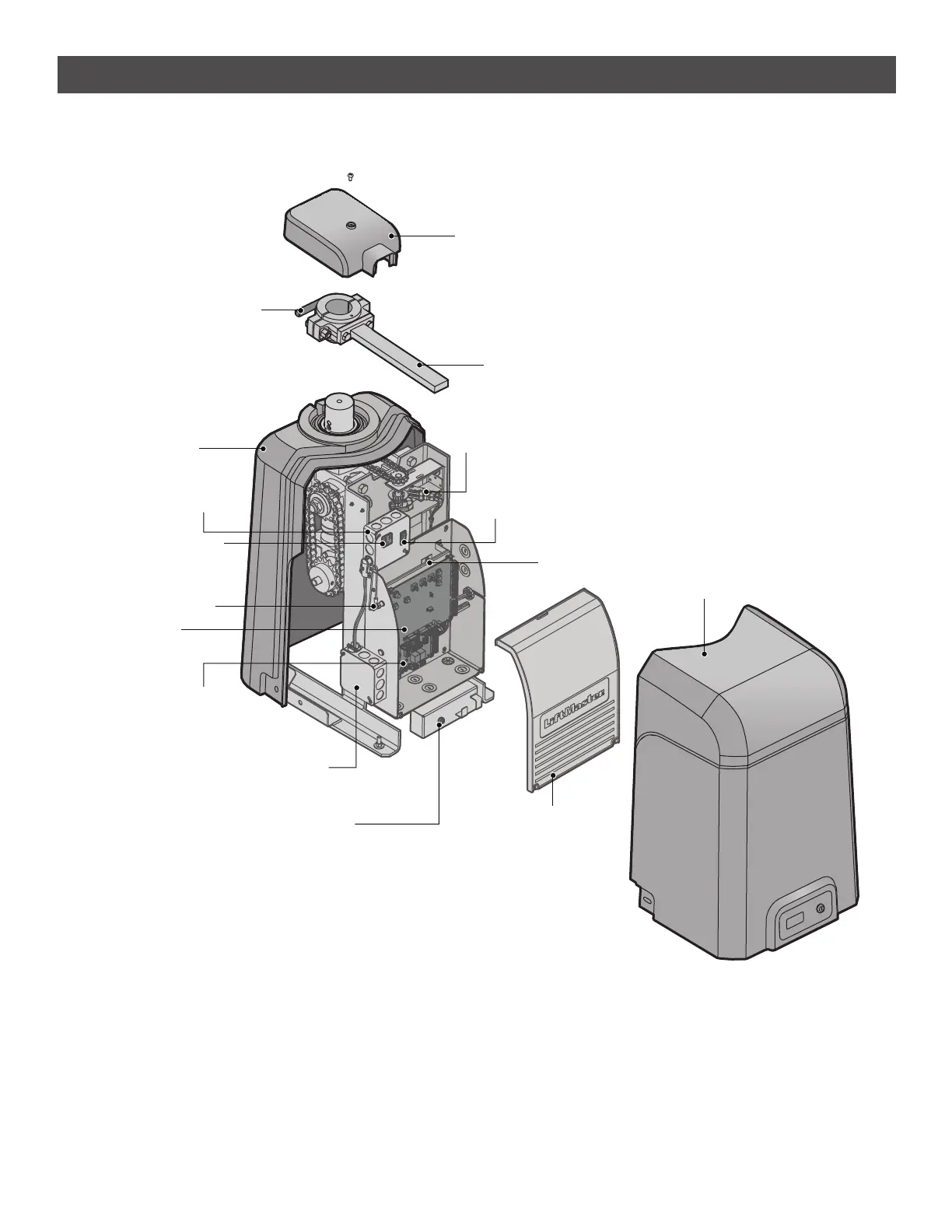

PRÉSENTATION DE L’ACTIONNEUR
CSW200U
LEVIER DE DÉCLENCHEMENT
MANUEL
Tirer le levier de déclenchement
pour ouvrir et fermer
manuellement la barrière.
COUVERCLE AVANT
PRISE D’ALIMENTATION
DES ACCESSOIRES
CARTE D'EXTENSION
Pages 10-13
INTERRUPTEUR D’ALIMENTATION CA
L’interrupteur d’alimentation CA sur l’actionneur activera
ou désactivera l’alimentation 120/240 Vca.
CARTE DE
COMMANDE
Pages 5-9
PARE-POUSSIÈRE
ANTENNE
CONTACTEURS DE LIMITE
Pages 14-15
COUVERCLE ARRIÈRE
BRAS DE L’ACTIONNEUR
CAPOT
BOÎTE DE JONCTION
Page 20
BOÎTE DE JONCTION
Page 20
BOUTON DE RÉINITIALISATION
• Enfoncer le bouton de réinitialisation pour arrêter le
mouvement de la barrière au cours d’un cycle normal
d’ouverture / fermeture, comme sur un bouton d’arrêt.
• Enfoncer le bouton de réinitialisation lorsque la barrière
est en position ouverte pour désactiver la minuterie de
fermeture. La barrière restera en position d’ouverture.
Pour relancer la minuterie de fermeture, enfoncer le
bouton de réinitialisation ou activer la barrière à l’aide
d’une télécommande programmée.
• Enfoncer le bouton de réinitialisation pour arrêter l’alarme
et réinitialiser l’actionneur.
TABLEAU D’ALIMENTATION
(situé derrière le tableau de commande)
Page 13
