9

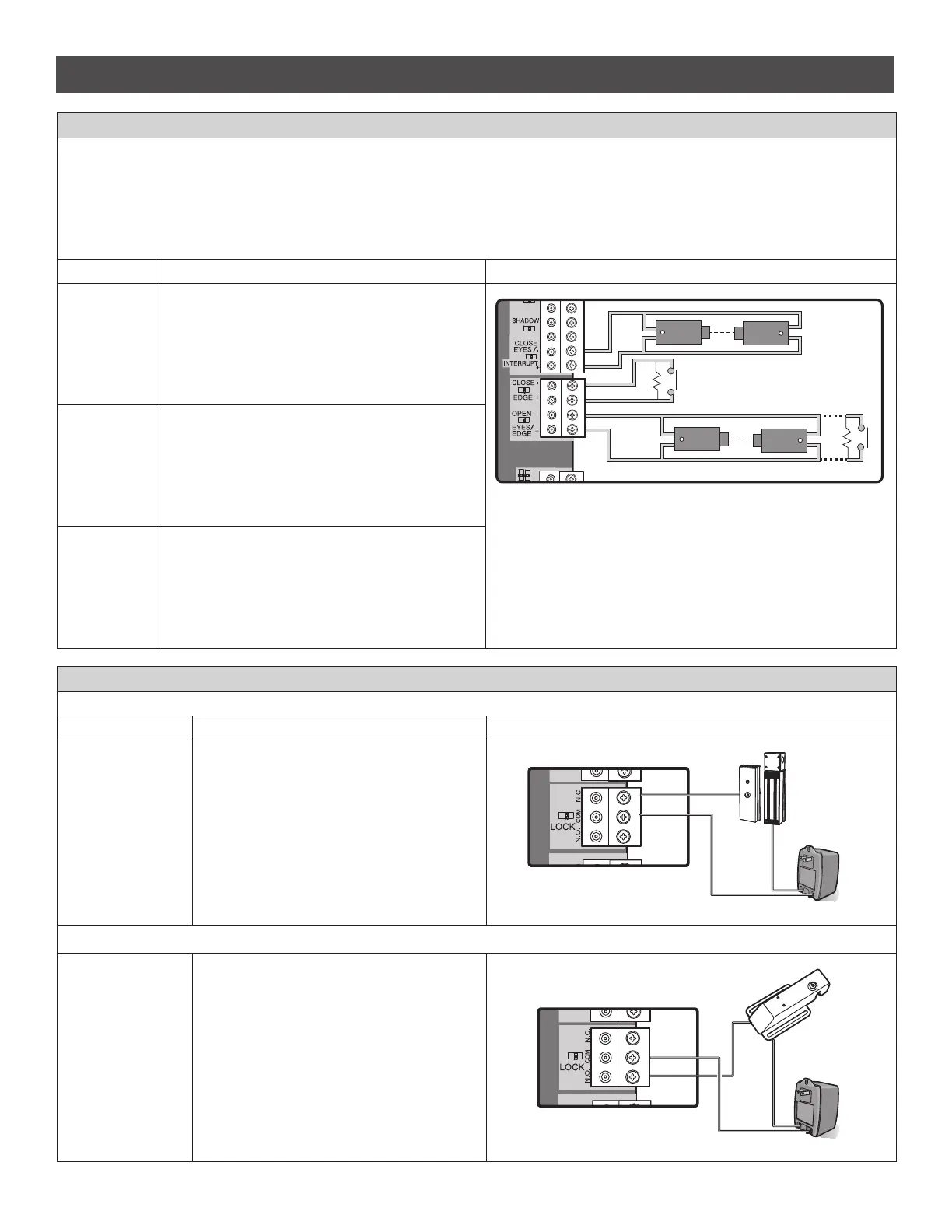

BORNES DE VERROUILLAGE
CÂBLAGE DE SERRURE ÉLECTROMAGNÉTIQUE
BORNES FONCTION EXEMPLE DE CÂBLAGE
«
NC
»
et
«
COM
»
Sortie normalement fermée (N.C.) pour les
serrures électromagnétiques. Le relais s’active
avant l’activation du moteur et pendant le
fonctionnement de celui-ci. Le relais est inactif
lorsque le moteur est hors fonction.
-
+
CÂBLAGE DE VERROU À SOLÉNOÏDE
«
NO
»
et
«
COM
»
Normalement ouvert (N.O.) Sortie pour serrures à
solénoïde. Le relais s’active avant l’activation du
moteur et pendant le fonctionnement de celui-ci.
Le relais est inactif lorsque le moteur est hors
fonction.
-
+
BORNES DES CELLULES PHOTOÉLECTRIQUES/CAPTEURS DE CHANT
Les BORNES DE CELLULES PHOTOÉLECTRIQUES/CAPTEURS DE CHANT servent à raccorder des accessoires comme les dispositifs de protection
contre le piégeage et de détection de véhicule. Au moins un dispositif de protection contre le piégeage externe surveillé est exigé avant le
déplacement de la barrière. Les dispositifs de protection contre le piégeage surveillés doivent avoir été installés en même temps que l’actionneur.
Les dispositifs de détection de véhicule peuvent être surveillés ou non, mais UN SEUL dispositif surveillé peut être connecté à chaque entrée,
incluant les dispositifs de protection contre le piégeage. De multiples dispositifs non surveillés peuvent être câblés à la même entrée. Un dispositif
surveillé envoie un signal pulsé à l’actionneur de sorte que ce dernier reconnaît le dispositif. Si l’actionneur ne reçoit pas de signal du dispositif
indiquant qu’il fonctionne correctement, l’actionneur ne fonctionnera pas dans cette direction.
BORNES FONCTION EXEMPLE DE CÂBLAGE
«
CLOSE EYES/
INTERRUPT
»
L’entrée de capteurs/interruption de fermeture sert à la
détection de véhicule du capteur photoélectrique en
direction de fermeture. Lorsqu’une obstruction est
perçue pendant la fermeture du portail, ce dernier
s’ouvre alors complètement. Cette entrée est ignorée
pendant l’ouverture du portail et réinitialise la
temporisation de fermeture.
«
CLOSE
EDGE
»
L’entrée de chant de fermeture concerne la détection de
véhicule du capteur de chant en direction de fermeture.
Lorsqu’une obstruction est détectée pendant la fermeture
de la barrière, celle-ci inversera sa course pour s’ouvrir
complètement, en désengageant la minuterie de
fermeture. Cette entrée sera ignorée pendant l’ouverture
de la barrière.
«
OPEN EYES/
EDGE
»
L’entrée CAPTEURS /INTERRUPTION D’OUVERTURE
concerne le capteur photoélectrique ou la détection de
véhicule du capteur de chant pour la position
d’ouverture. Lorsqu’une obstruction est détectée pendant
l’ouverture du portail, celui-ci inverse sa course pendant
quatre (4) secondes, puis s’arrête. Cette entrée est
ignorée pendant la fermeture du portail.
CARTE DE COMMANDE
