10
SHADOW INTERUPT EXIT
SBC
OPN
CLS
STP
COM
EYE
ONLY
EYE/
EDGE
EYE/
EDGE
COM
1
2
3
OPEN
CLOSE
TO MAIN
BOARD
POWER
CARTE D'EXTENSION
ENTRÉES DE DÉTECTEUR À BOUCLE ENFICHABLE
Pour détecteurs à boucle enfichables (modèle LOOPDETLM)
RACCORDEMENT DU TABLEAU DE
COMMANDE PRINCIPAL
Raccordé à l’usine.
ENTRÉES DE BOUCLE
Page 13
INTERRUPTEUR QUICK CLOSE (À FERMETURE RAPIDE)
COMMUTATEUR D’INTERRUPTION D’ALIMENTATION
COMMUTATEUR DE SÉCURITÉ DE BOUCLE DE SORTIE
COMMUTATEUR D’ANTI-TALONNAGE
COMMUTATEUR DE
FERMETURE RAPIDE
Voir ci-dessous.
COMMUTATEUR DE SÉCURITÉ C.A.
Non utilisé.
COMMUTATEUR DE
SÉCURITÉ DE BOUCLE
DE SORTIE
Voir ci-dessous.
COMMUTATEUR
D’ANTI-TALONNAGE
Voir ci-dessous.
RELAIS 1 AVEC COMMUTATEURS CORRESPONDANTS
Page 11
RELAIS 2 AVEC COMMUTATEURS CORRESPONDANTS
Page 11

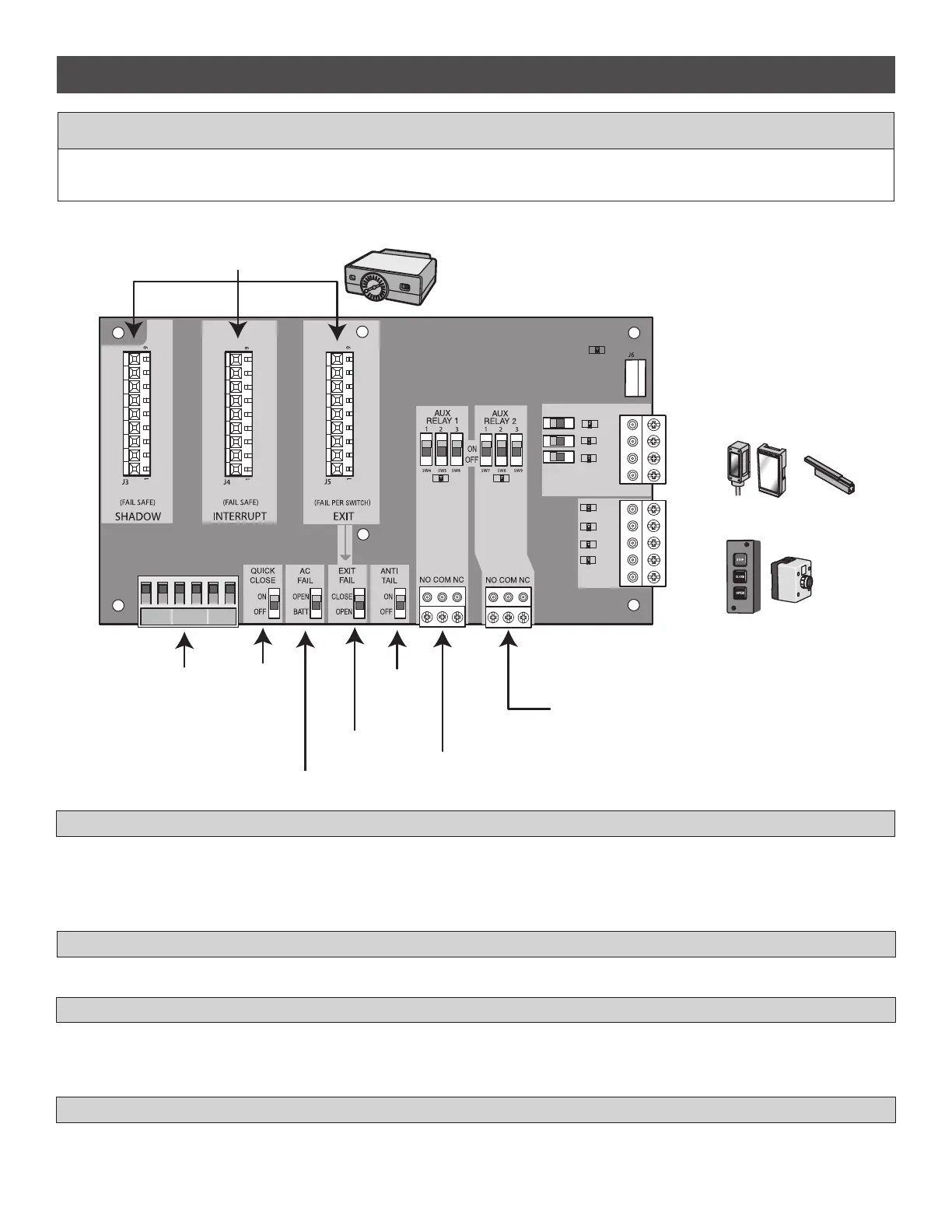

SCHÉMA DU TABLEAU D’EXTENSION
BORNES DES CELLULES
PHOTOÉLECTRIQUES/CAPTEURS DE CHANT
Page 12
BORNES DU POSTE DE COMMANDE
Page 12
OPEN (OUVERTURE) Si le détecteur à boucle enfichable de SORTIE (modèle LOOPDETLM) détecte une anomalie, la barrière s’ouvrira et restera
ouverte jusqu’à ce que le code de défaut soit effacé.
CLOSE (FERMETURE)
Si le détecteur à boucle enfichable de SORTIE (modèle LOOPDETLM) détecte un défaut, celui-ci est alors ignoré (la boucle de
sortie est en panne et ne fonctionne pas).
NON UTILISÉ
ARRÊT Lorsque la boucle CLOSE EYES/Interrupt est activé, elle arrête et inverse une barrière qui se ferme.
MARCHE Lorsque la boucle CLOSE EYES/Interrupt est activé, elle met en pause une barrière qui se ferme. Lorsque le véhicule a dégagé la barrière,
celle-ci continuera de se fermer.
ARRÊT
Aucun changement au fonctionnement normal de la barrière.
MARCHE Lorsque la boucle CLOSE EYES/Interrupt est désactivée, il ferme une barrière qui s'ouvre ou se ferme (ignore la minuterie de fermeture).
Pour ÉVITER d'endommager la carte de circuit, les relais ou les accessoirs, NE PAS connecter plus que 42 Vcc (32 Vca) aux contacts relais AUX
des borniers.
ATTENTION
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
