13

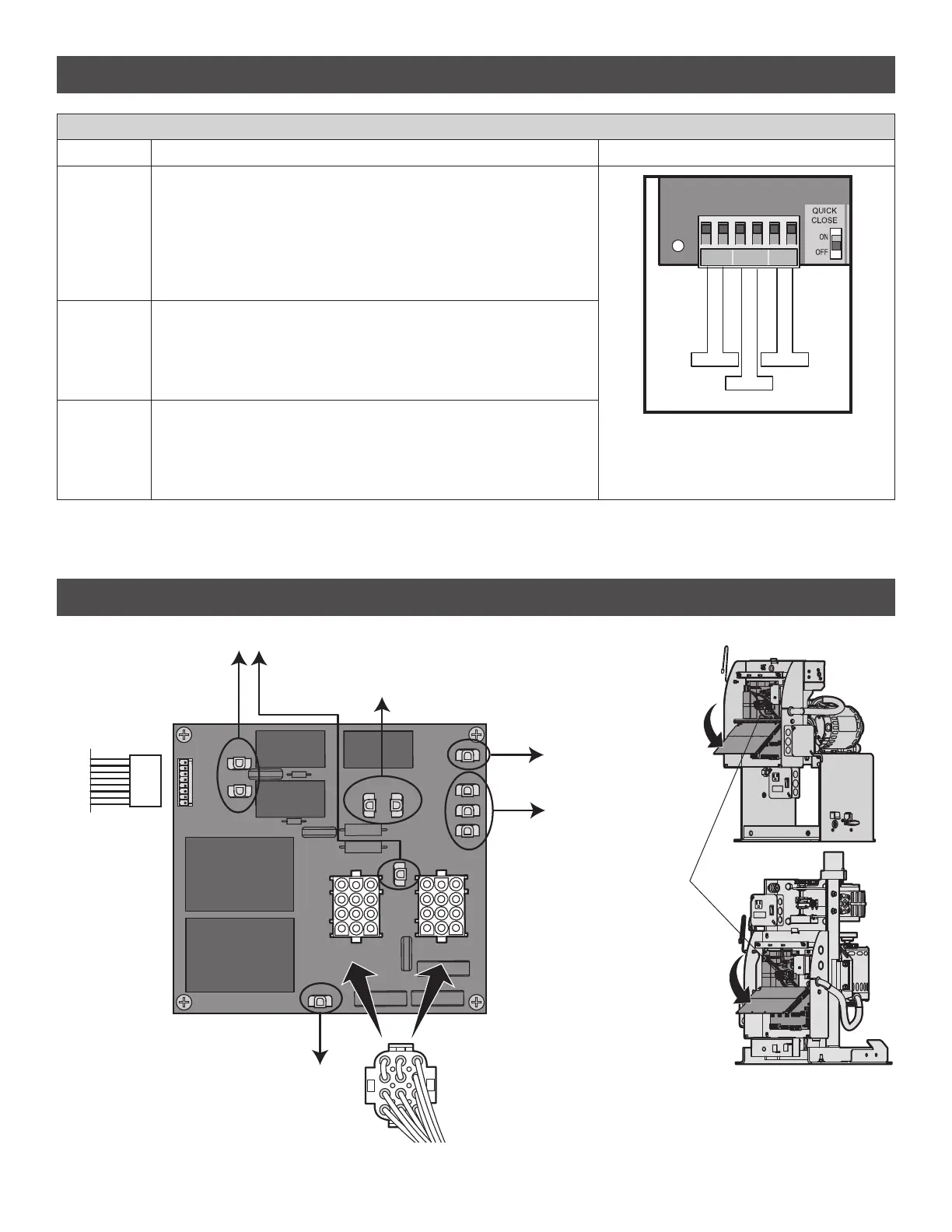

CARTE D'EXTENSION
ENTRÉES DE BOUCLE
ENTRÉES
FONCTIONNALITÉ EXEMPLE DE CÂBLAGE
«
EXIT
»
Connexion du fil de boucle pour détecteur de boucle enfichable lorsque la
boucle est à l'intérieur de la zone sécurisée près de la barrière.
Commande d'ouverture - ouvre une barrière fermée
Ouverture douce (l'interrupteur maintenu ne surpasse pas les sécurités
externes et ne réinitialise pas la condition d'alarme)
Si maintenu, met la minuterie de fermeture en pause à la limite d'ouverture.
Ouvre une barrière qui se ferme et tient ouverte une barrière ouverte.
«
SHADOW
»
Connexion du fil de boucle pour détecteur de boucle enfichable lorsque la
boucle est le long du côté de la barrière.
Tient la barrière ouverte à la limite d'ouverture
Ignoré durant le mouvement du portail
Met la minuterie de fermeture en pause à la limite d'ouverture
«
INTERRUPT
»
Connexion de fil de boucle pour le détecteur à boucle enfichable lorsque la
boucle se trouve à l’extérieur de la barrière.
Tient la barrière ouverte à la limite d'ouverture
Arrête et inverse une barrière qui se ferme
Met la minuterie de fermeture en pause à la limite d'ouverture
SHADOW INTERUPT EXIT
TABLEAU D’ALIMENTATION
J9
PWR IN
TRANSFORMER
120V OUTLET
J11
J10
(BLACK) (WHITE)
J14
PWR IN
J1
(BLACK)
(WHITE)
J2
COMM
(WHITE)
120V
(GRAY)
240V
(PURPLE)
J8 J7
J6
START CAP
(RED)
RUN CAP
(ORANGE)
J13
J15
CAP
COMMON
(YELLOW)
120V 240V
J4
J5
TRANSFORMATEUR
ALIMENTATION
ALIMENTATION
FAISCEAU DE CÂBLAGE DU MOTEUR
(réglé en usine par défaut à 120 V)
ENTRAÎNEMENT DU
MOTEUR
(vers le tableau de
commande principal)
CONDENSATEUR DE DÉMARRAGE ET DE MARCHE
PRISE D’ALIMENTATION DES ACCESSOIRES
REMARQUE : Le tableau
d’alimentation est situé
derrière le tableau de
commande principal.
Boucle de sortie
Boucle d'interruption
Boucle dissimulée
(shadow)
