Graduateur EX3™ Français
81

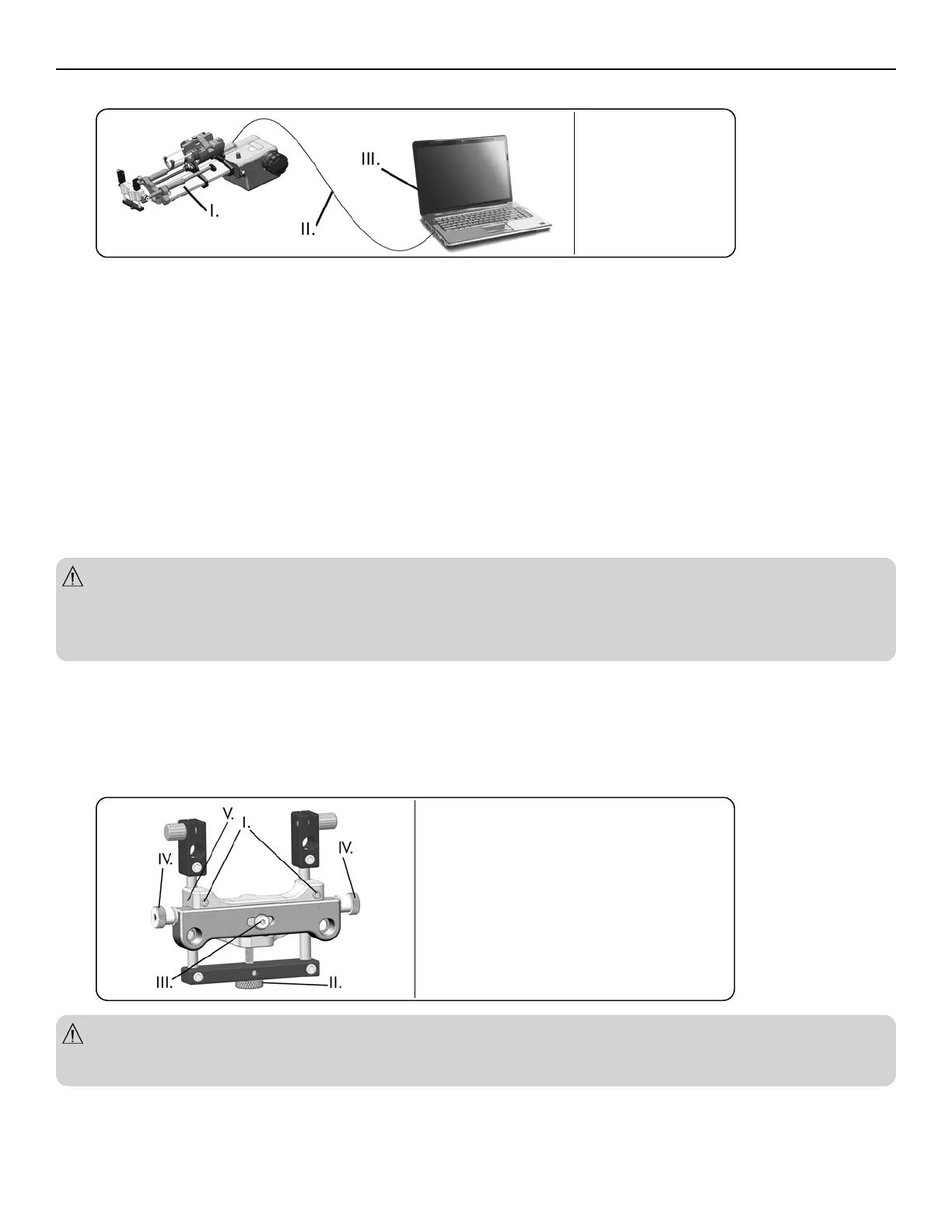

2. Débrancher le câble USB2.0 de l’ordinateur pour mettre fin à l’opération en toute sécurité.
I.
GraduateurEX3
II.
Câble USB2.0
III.
Ordinateur
Logiciel de planification de traitement validé
MIM Software™ MIM Symphony™
Varian VariSeed™
Varian Vitesse™
REMARQUE: Se reporter au fabricant du logiciel de planification du traitement pour connaître la compatibilité des versions.
AJUSTEMENT DU GRADUATEUR ET DU STABILISATEUR
1. Saisir les poignées du FAM et desserrer le bouton de contrôle de verrouillage sur le stabilisateur
Pour le stabilisateur Micro-Touch
®
: ajuster le poids en tournant le bouton d’ajustement de poids sur le stabilisateur de manière à ce que
l’équipement fournisse la sensation souhaitée.
2. Obtenir un positionnement satisfaisant du transducteur et de l’image de départ, serrer le bouton de contrôle de verrouillage sur le stabilisateur. Une
fois le stabilisateur verrouillé, le bouton de contrôle de verrouillage ne doit pas être utilisé avant son retrait du patient.
3. Utiliser le FAM pour optimiser la position de la sonde.
4. Installer un champ stérile et la grille, positionner la plate-forme de manière appropriée et fixer à l’aide des boutons de verrouillage de rail. Se reporter
aux instructions d’utilisation du drapage stérile et de la grille de modèles.
5. Pour régler manuellement l’échelle longitudinale, desserrer le bouton de verrouillage du tambour et positionner le tambour de l’échelle rotative sur
zéro. Serrer le bouton de verrouillage du tambour pour le fixer.
AVERTISSEMENT
n
Avant d’utiliser l’équipement assemblé, vérifier que l’aiguille est correctement alignée avec l’écran du moniteur de l’échographie. Si la position de
l’aiguille n’est pas correctement alignée avec l’écran, ajuster la plate-forme.
n
Si verrouiller le bouton de contrôle sur le stabilisateur ne suffit pas à maintenir l'unité en place de manière efficace, contacter CIVCO.
n
Les échelles longitudinales et rotationnelles sont à titre de référence uniquement.
AJUSTEMENT ET SÉCURISATION DE LA PLATE-FORME DE GRILLE
1. Desserrer les vis d’ajustement vertical avec la clé hexagonale fournie (3/32"). Aligner l’aiguille avec l’écran sur le moniteur d’échographie en tournant
le bouton d’ajustement vertical jusqu’à ce que la position verticale de l’aiguille soit correctement alignée avec l’écran.Serrer les vis d’ajustement
vertical.
2. Desserrer les vis d’ajustement horizontal avec la clé hexagonale fournie (3/32"). Aligner l’aiguille avec l’écran sur le moniteur d’échographie en
tournant le bouton d’ajustement horizontal jusqu’à ce que la position horizontale de l’aiguille soit correctement alignée avec l’écran. Serrer la vis
d’ajustement horizontal.
I.
Vis d’ajustement vertical
II.
Bouton d’ajustement vertical
III.
Vis d’ajustement horizontal
IV.
Boutons d’ajustement horizontal
V.
Ajustement du bloc coulissant
AVERTISSEMENT
n
Il est nécessaire de nettoyer et de désinfecter le graduateur dès que la plate-forme est réajustée et fixée pour s’assurer que les zones exposées de la
plate-forme sont correctement décontaminées avant utilisation. Se reporter à la section relative au retraitement pour connaître les instructions.
