103

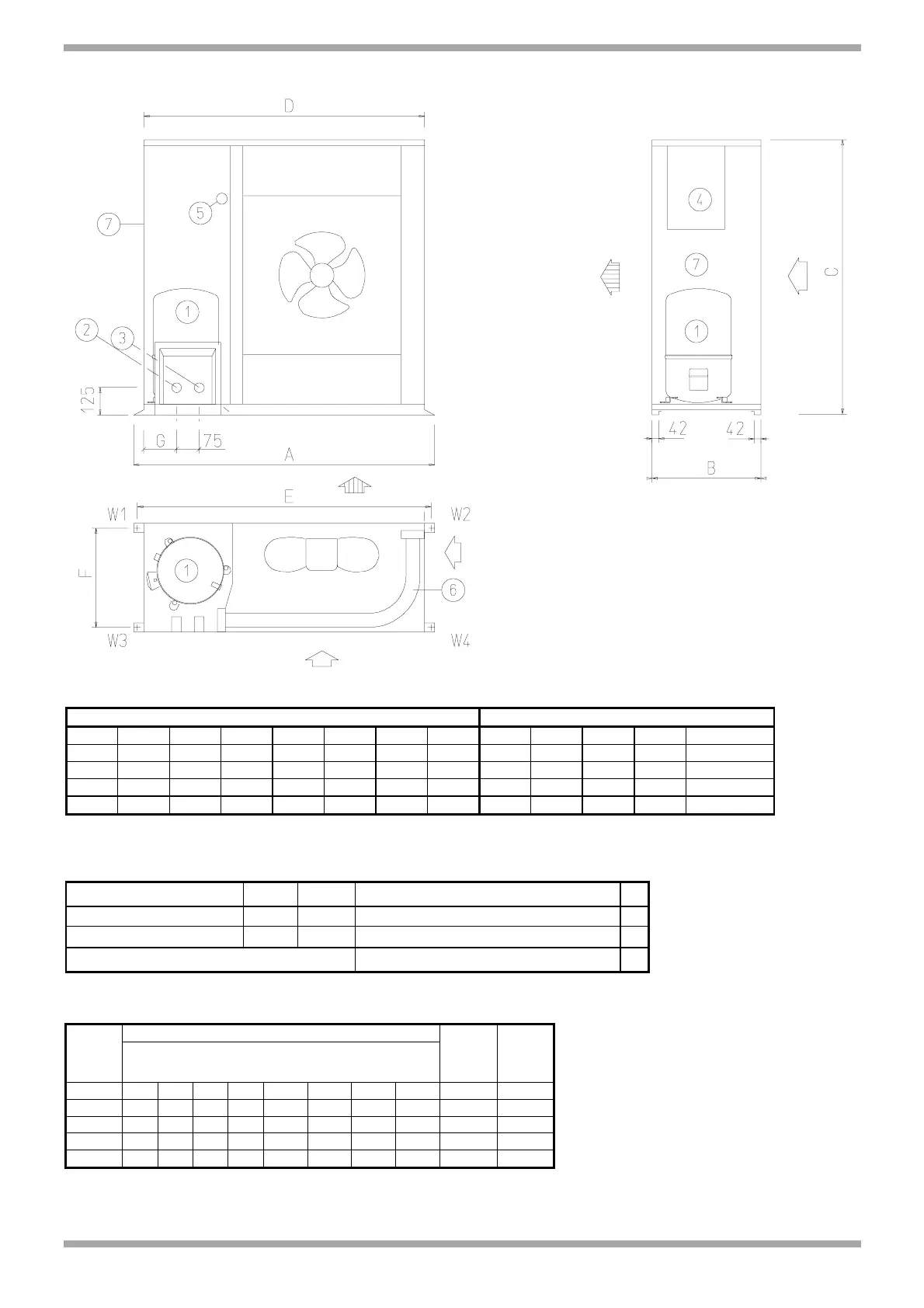

DIMENSION ET DISTRIBUTION DES POIDS
DIMENSIONS POIDS
Taille
A B C D E F G W1 W2 W3 W4 Tot.
81
1373 557 1225 1326 1343 508 80 48 27 49 27 151
91
1373 557 1225 1326 1343 508 80 51 30 52 30 163
101
1573 557 1225 1526 1543 508 80 56 36 57 36 185
121
1573 557 1225 1526 1543 508 80 59 38 60 38 195
Remarque: les dimensions sont exprimées en mm, les poids en kg.
RÉGLAGES PROTECTION ET CONTRÔLES
Ouvert. Fermet.
Pressostat HP (kPa) 2700 2000 Fusible sécurité (°C) 120
Pressostat BP (kPa) 70 170 Démarrages maxi/heure compresseur (nbre) 10
Thermostat sécurité refoulement (°C) 120
Remarque:
Les sécurités « pressostat HP » et
« thermostat sécurité refoulement »
peuvent être réarmées manuellement
depuis l'unité de contrôle La sécurité
« pressostat BP » est à réarmement
automatique.
NIVEAUX SONORES
Niveau de puissance sonore (dB)
Taille
Bandes d'octaves (Hz)
Niveau
de
pression
sonore
Niveau
de
puissanc
e sonore
63 125 250 500 1000 2000 4000 8000 dB(A) dB(A)
81
84 80 76 72 69 67 63 60
60 75
91
83 78 78 74 69 69 60 55
61 76
101
78 84 77 76 70 64 59 52
60 76
121
77 80 80 73 67 71 60 63
61 77
Remarques:
- Les niveaux sonores se rapportent à des
groupes fonctionnant à pleine charge avec vitesse
maximale de rotation des ventilateurs, air entrant
au condenseur à 35°C et température aspiration
saturée de +5°C.
- Niveau de pression sonore se rapportant à 1
mètre de distance de la surface extérieure du
groupe fonctionel en champs ouvert.
- Niveaux de puissance sonore réf.: 1x10
-12
w
- Niveaux de pression sonore réf.: 2 x 10
-5
Pa
Légenda:
1 - Compresseur
2 - Robinet ligne liquide
3 - Robinet ligne gaz
4 - Tableau électrique
5 - Entrée ligne électrique
6 - Batteries de condensation
7 - Accès tableau électrique et compresseur
