135

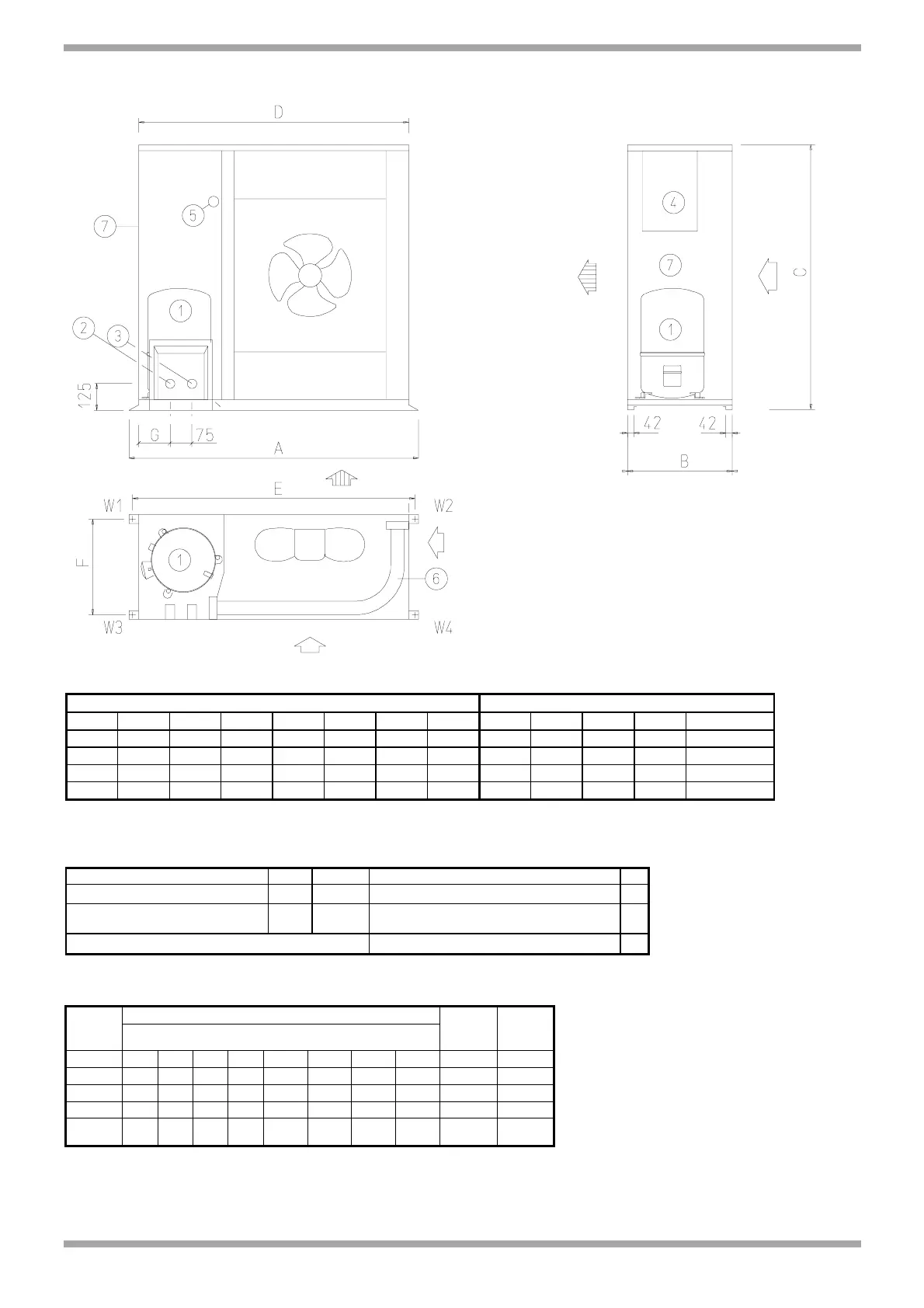

DIMENSIONES Y DISTRIBUCION PESOS
DIMENSIONES PESOS
Tamaño
A B C D E F G W1 W2 W3 W4 Tot.
81
1373 557 1225 1326 1343 508 80 48 27 49 27 151
91
1373 557 1225 1326 1343 508 80 51 30 52 30 163
101
1573 557 1225 1526 1543 508 80 56 36 57 36 185
121
1573 557 1225 1526 1543 508 80 59 38 60 38 195
Nota: Las dimensiones son en mm, los pesos en kg.
REGULACIONES DE PROTECCION Y CONTROLES
Abre Cierra
Presostato alta presión (kPa) 2700 2000 Tapón fusible de seguridad (°C) 120
Presostato baja presión (kPa) 70 170
N° máximo de arranques horarios del
compresor (n°)
10
Termostato seguridad descarga (°C) 120
Nota:
Los ajustes de seguridad de
“presostato alta presión” y “termostato
seguridad descarga” se pueden
rearmar manualmente en la unidad de
control. La seguridad “presostato baja
presión” es por de rearme automático.
NIVELES SONOROS
Nivel de potencia sonora (dB)
Tama.
Banda de octava (Hz)
Nivel de
presion
sonora
Nivel
Poten.
sonora
63 125 250 500 1000 2000 4000 8000 dB(A) dB(A)
81
84 80 76 72 69 67 63 60
60 75
91
83 78 78 74 69 69 60 55
61 76
101
78 84 77 76 70 64 59 52
60 76
121
77 80 80 73 67 71 60 63
61 77
Nota:
- Los niveles sonoros se refieren a unidad en
función a máxima potencia con máxima velocidad
de rotación de los ventiladores, aire entrante en el
condensador de 35°C, temperatura saturada de
aspiración + 5°C.
- Nivel de presión sonora referido a 1 metro de
distancia de la superficie externa de la unidad
funcionando a campo abierto.
- Nivel de potencia sonora ref. : 1x10
-12
w.
- Nivel de presión sonora ref. : 2 x 10
-5
Pa.
Leyenda:
1 - Compresor
2 - Toma linea liquido
3 - Toma linea gas
4 - Cuadro eléctrico
5 - Entrada linea eléctrica
6 - Bateria condensadora
7 - Acceso cuadro electrico y compresor
