71

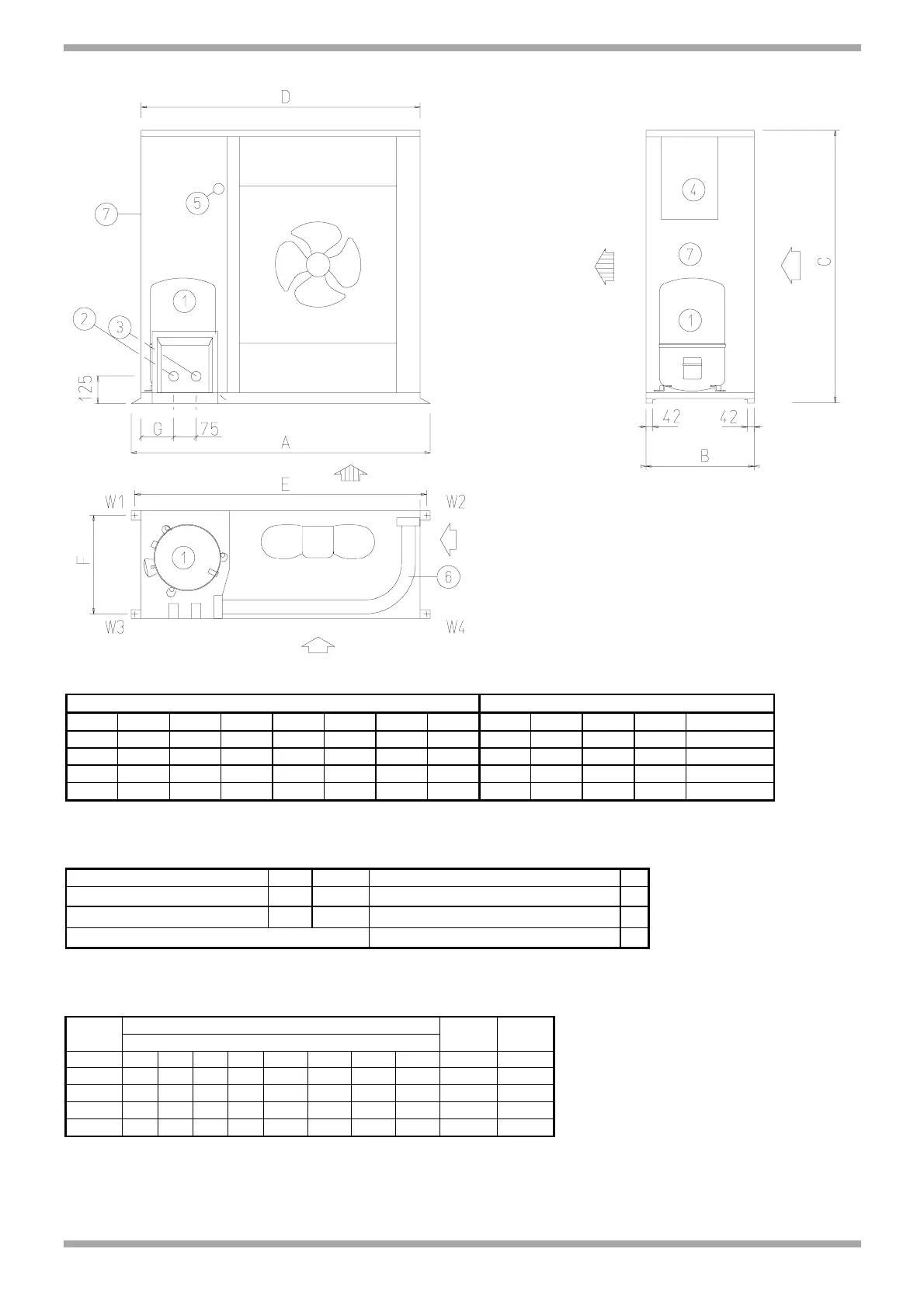

ABMESSUNGEN UND GEWICHTSVERTEILUNG
ABMESSUNGEN GEWICHTE
Größe
A B C D E F G W1 W2 W3 W4 Tot.
81
1373 557 1225 1326 1343 508 80 48 27 49 27 151
91
1373 557 1225 1326 1343 508 80 51 30 52 30 163
101
1573 557 1225 1526 1543 508 80 56 36 57 36 185
121
1573 557 1225 1526 1543 508 80 59 38 60 38 195
Merke: Abmessungen in mm, Gewichte in kg.
EINSTELLWERTE FÜR REGEL- UND SICHERHEITSEINRICHTUNGEN
Offen Geschl
HD-Schalter (kPa) 2700 2000 Systemüberdrucksicherung (°C)
120
ND-Schalter (kPa) 70 170 Max. Verdichterstarts/Stunde (n°)
10
Heißgassicherheitsthermostat (°C)
120
Merke: Die Sicherheiten “HD-
Schalter” und “Heißgassicher-
heitsthermostat” können manuell
rückgestellt werden, der ND-
Schalter verfügt dagegen über eine
automatische Rückstellung.
GERÄUSCHPEGEL
Schalleistungspegel (dB)
Größe
Oktav-Frequenzbandbereich (Hz)
Schalldru
ck-pegel
Schall-
leistung
63 125 250 500 1000 2000 4000 8000 dB(A) dB(A)
81
84 80 76 72 69 67 63 60
60 75
91
83 78 78 74 69 69 60 55
61 76
101
78 84 77 76 70 64 59 52
60 76
121
77 80 80 73 67 71 60 63
61 77
Merke:
- Die Geräuschpegel beziehen sich auf Einheiten
bei Vollast, maximaler Ventilatorendrehzahl, 35°C
Außenlufttemperatur und +5°C gesättigter
Ansaugtemperatur.
- Schalldruckpegel in 1m Abstand zur
Gerätoberfläche, im Freifeld gemessen.
- Schalleistungspegel bez. auf: 1x10
-12
w.
- Schalldruckpegel bez. auf : 2 x 10
-5
Pa
Zeichenerklärung:
1 - Verdichter
2 - Ventil Kaltwasserleitung
3 - Ventil Gasleitung
4 - Schaltschrank
5 - Stromeinspeisung
6 - Verflüssiger
7 - Wartungspaneel (Zugang Schaltschrank und
Verdichter)
