75
MONTAGE VON OPTIONEN
ANSCHLUSS AN ALARMANZEIGE
Im gleichen Bereich des Schaltplans finden Sie ebenfalls den gemeinsamen Alarmkreis. Sie können eine akustische bzw.
visuelle Alarmanzeige für Störungsmeldungen der Einheit in diesen Kreis schalten.
Die Versorgung der Alarmanzeige hat gemäß Schaltplan mit Niederspannung (12V 300mA) zu erfolgen.
ANSCHLUSS AN FERNSTEUERMODUL
Das Fernsteuermodul ist die genaue Kopie der Tastatur am Steuermodul ENERGY LIGHT und gestattet Ihnen, sämtliche
am Gerät möglichen Bedienungen von fernliegender Position auszuführen. Das Anschluss-Bausatz besteht aus:
FERNSTEUERMODUL mit einer Display- und einer LED-Tastatur. Die Display-Tastatur gibt die Anzeige der
Geräteinformationen getreu wieder. Auf der LED-Tastatur fehlt das Display, so dass Sie die Parameter nicht bearbeiten
können. Es sind ausschließlich die Funktionen Alarm-Reset.
- Installation
Bevor Sie das Fernsteuermodul anschließen, müssen Sie durch Auslösen des Schutzschalters den Haupttrennschalter
unterbrechen.

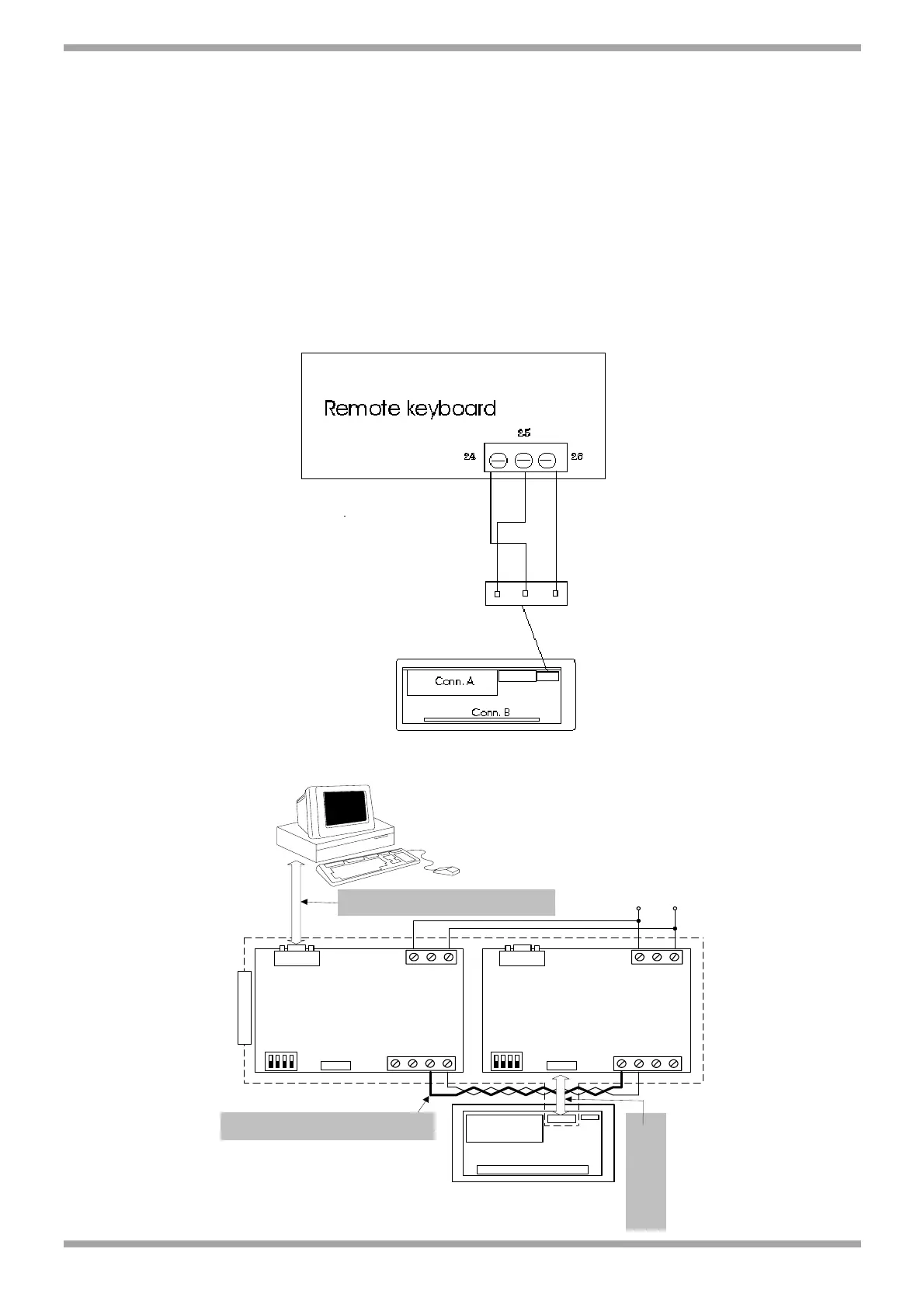

Die Ferntastatur gemäß Abbildung anschließen.
Die maximale Länge des Anschlusskabels ENERGY LIGHT – Tastatur beträgt 80m.
ANSCHLUSS AN PC ODER BMS
Verb. A
Verb. B
C5121230
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Versorgung
10 12
ON
OFF
ON
OFF
KUNDENSEITIG
Anschlusskabel RS232 9-polig Stecker-Buchse
Höchstlänge 10 m
C5121248
Serielles Kabel 5-Wege 2molex
Höchstlänge = 2 m
KUNDENSEITIG
Serielles Kabel 5S485 Kabel, 2 getwistete Drähte
Höchstlänge der Leitung = 1000 m
Versorgung
10 12
+
-
21
22
23 24
+
-
+
-
21 22 23 24
+
-
C5121425 C5121425
DTR
ECHO
N U
N U
230 Vac
PE1P0005
\
Rückseite
