DÉGIVRAGE
Le cycle de dégivrage n'est actif que quand l'unité fonctionne en pompe à chaleur. Sa fonction est d'empêcher la formation
de glace sur la surface de l'échangeur (batterie). Le dégivrage a lieu en fonction de la température d'évaporation mesurée
par la sonde BT3 située sur la batterie à air. Divers paramètres fixés par le constructeur optimisent le fonctionnement de ce

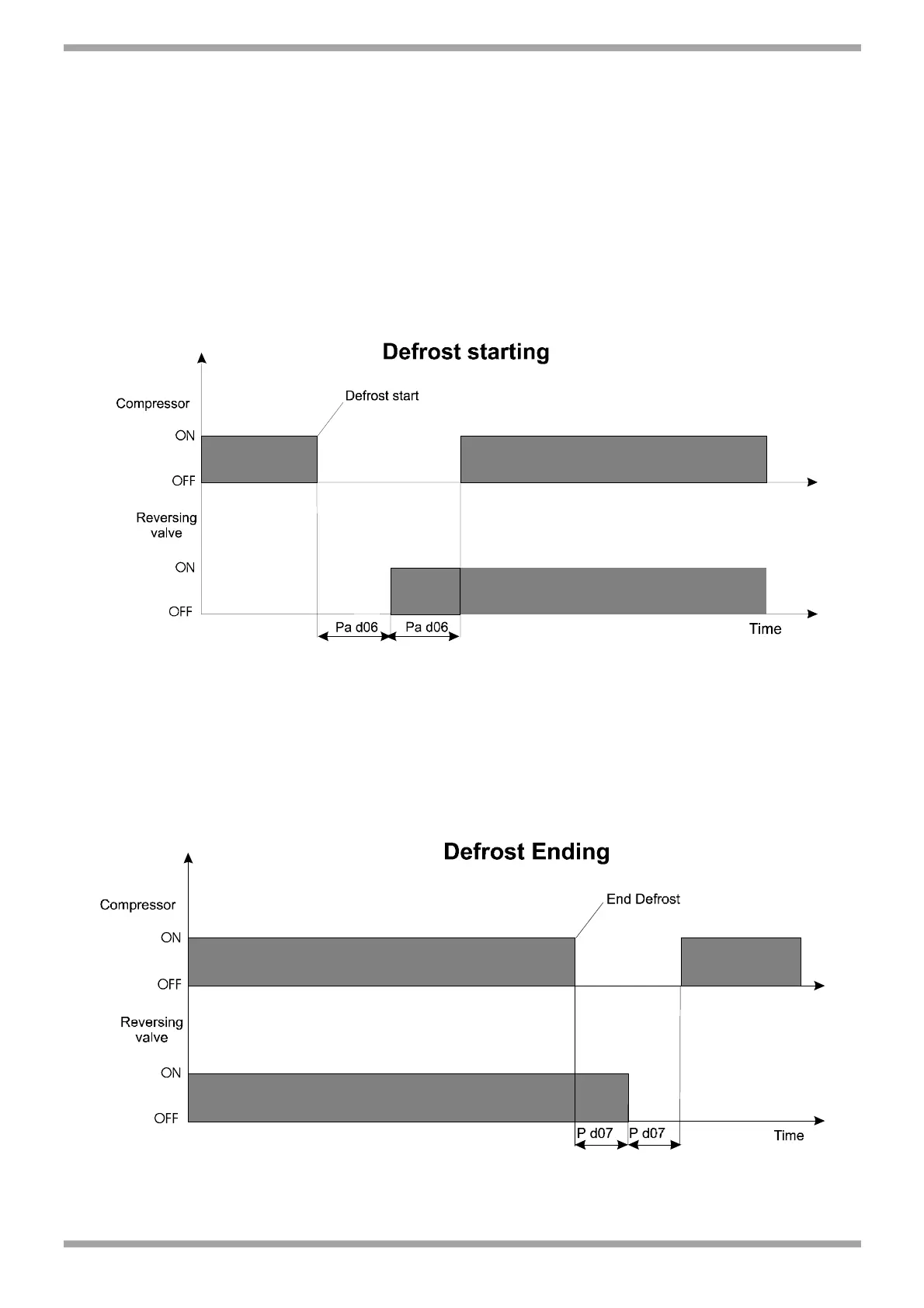

mode. Le fonctionnement du dégivrage est résumé par les figures A et B. Quand la température mesurée par la sonde BT3
descend au-dessous du paramètre CONSIGNE MARCHE DÉGIVRAGE, on a le début du comptage d'un temps (25 mn). Si,
pendant ce temps, la température mesurée par la sonde ne dépasse pas la valeur de MARCHE DÉGIVRAGE, on a le début
du dégivrage.
La figure A montre que le début de l’opération comporte l'arrêt du compresseur, l'inversion du cycle par l'intermédiaire de la
vanne à 4 voies pendant une période définie par le paramètre d06 et la remise en marche du compresseur après un temps
égal à celui fixé dans le paramètre d06. Les unités CLIVET sont produites avec le paramètre d06 fixé à 0, par conséquent le
compresseur est toujours en marche. Pendant la phase de dégivrage, les ventilateurs sont à l'arrêt. Le dégivrage se termine
quand la température mesurée par BT3 atteint la valeur fixée dans le paramètre d04 (18°C) ou quand le temps fixé dans le
paramètre d05 est dépassé (temps maximum de dégivrage 5 mn).
Figure A
En se référant à la figure B, on peut voir qu'à la fin du dégivrage, un paramètre d07 (temps d'égouttage) est introduit. Sa
fonction est de laisser s'écouler un certain temps (15 s) avant que n'intervienne la vanne d'inversion et ce même temps est
respecté avant la remise en marche du compresseur et le fonctionnement de l'unité en pompe à chaleur. Les ventilateurs
recommencent à fonctionner. Pendant le cycle de dégivrage, les temps de sécurité des compresseurs sont ignorés. Au
moment de la commutation de la vanne à 4 voies, l'alarme de basse pression est by-passée pendant le temps fixé dans le
paramètre A01 (120s).
Figure B
