CONEXIONES OPCIONALES
CONEXIÓN AL DISPOSITIVO DE SEÑALIZACIONES DE ANOMALÍAS
Siempre en la misma sección del esquema eléctrico se puede observar el circuito de alarma acumulativa. Con este circuito
se puede introducir un dispositivo acústico o visual de señalización de anomalías en la unidad.
El dispositivo de señalización tiene una alimentación de 12V 300mA en baja tensión según esquema eléctrico.
CONEXIÓN AL MÓDULO DE CONTROL A DISTANCIA
El módulo de control a distancia es un duplicado perfecto del teclado del módulo de control ENERGY LIGHT que permite
efectuar a distancia todas las operaciones que se realizan desde la unidad. El kit de conexión incluye:
MÓDULO DE CONTROL A DISTANCIA formado por dos tipos de teclado, uno con display y otro con LED. El teclado con
display es una perfecta copia de las visualizaciones de las informaciones en el aparato. En el teclado con LED no hay
display y por tanto se pueden modificar los parámetros. El reset de alarmas es la única funcione disponible.
- Instalación
Antes de realizar la conexión del módulo de control a distancia hay que abrir el seleccionador para eliminar la tensión de la
unidad.

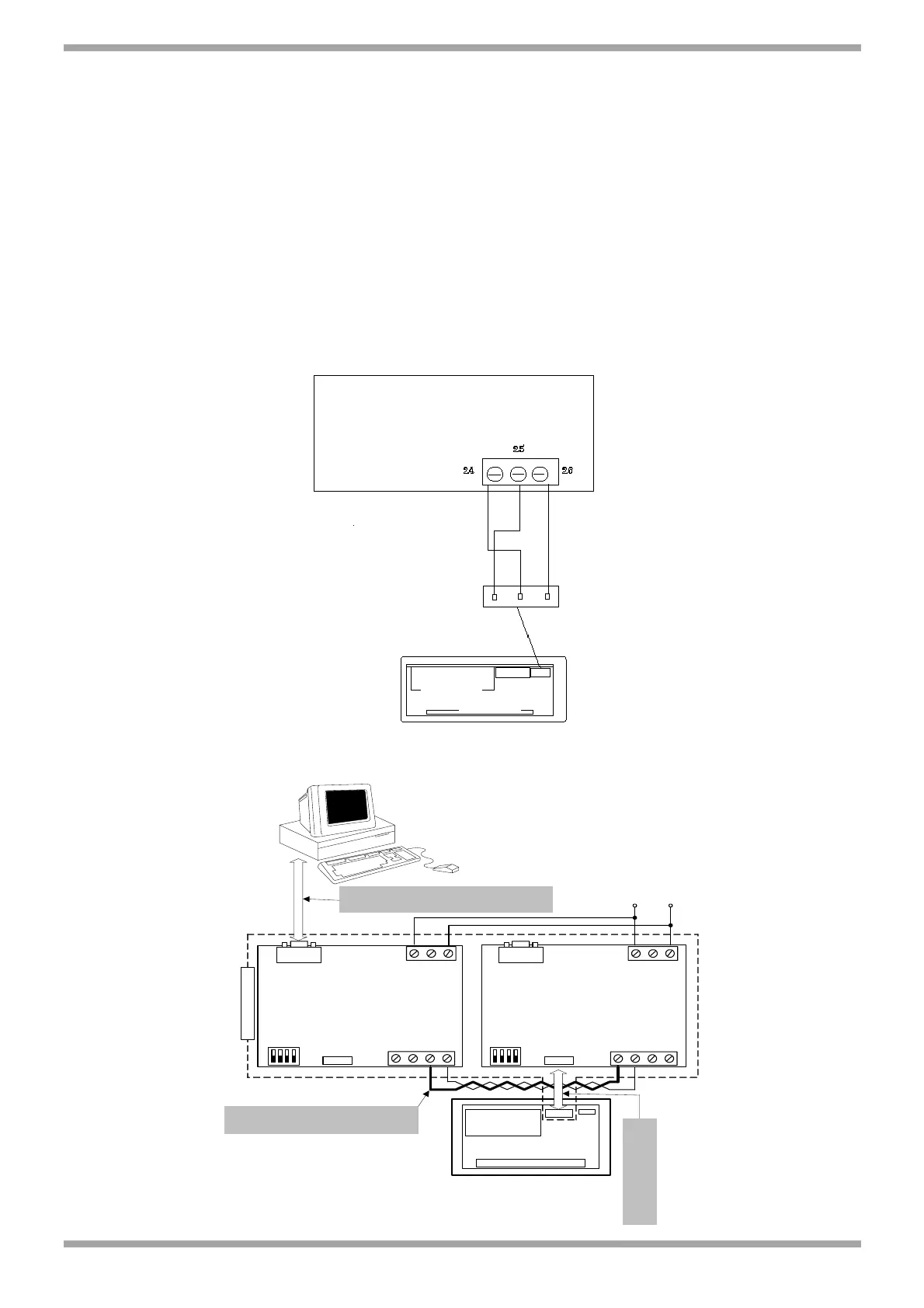

Conectar el teclado a distancia como se indica a continuación.
La longitud máxima del cable de conexión ENERGY LIGHT para teclado es de 80m.
CONEXIÓN CON P.C. O B.M.S.
Conex. A
Conex. B
C5121230
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Alimentación
10 12
ON
OFF
ON
OFF
A CARGO DEL CLIENTE
Cable de conexión RS232 9 polos macho-hembra
Longitud máx 10 mt
C5121248
Cable serial 5 vias 2molex
Longitud máx: 2 mt
A CARGO DEL CLIENTE
Cable serial RS485 Cable 2 hilos twist
Longitud máx de la línea :1000 mt
Alimentación
10 12
+
-
21 22 23 24
+
-
+
-
21
22
23 24
+
-
C5121425 C5121425
DTR
ECHO
N U
N U
230 Vac
PE1P0005
\
Teclado a distancia
Parte posterior
