107
RACCORDEMENTS EN OPTION
RACCORDEMENT À UN DISPOSITIF DE SIGNALISATION ANOMALIE
Toujours dans la même zone du schéma électrique, on peut identifier le circuit d'alarme cumulatif. Ce circuit permet
d'insérer un dispositif sonore ou visuel de signalisation de la survenue d'une anomalie sur l'unité.
Le dispositif de signalisation doit être alimenté en basse tension (12V 300 mA) comme indiqué sur le schéma électrique.
RACCORDEMENT À UN MODULE DE CONTRÔLE À DISTANCE
Le module de contrôle à distance est la reproduction fidèle du clavier du module de contrôle ENERGY LIGHT et permet
d'effectuer, d'une position à distance, toutes les opérations pouvant être réalisées depuis la machine. Le kit de
raccordement est constitué par:
MODULE DE CONTRÔLE À DISTANCE constitué par deux types de clavier, un à afficheur et un à voyants. Le clavier à
afficheur fournit une copie fidèle de la visualisation des informations sur l'instrument. Dans le clavier à voyants, il n'y a pas
d'afficheur et il n'est donc pas possible de modifier les paramètres. Les seules fonctions disponibles sont le réarmement des
alarmes.
- Installation
Avant d'effectuer le raccordement du module de contrôle à distance, couper la tension de l'unité en désarmant le disjoncteur
magnétothermique.

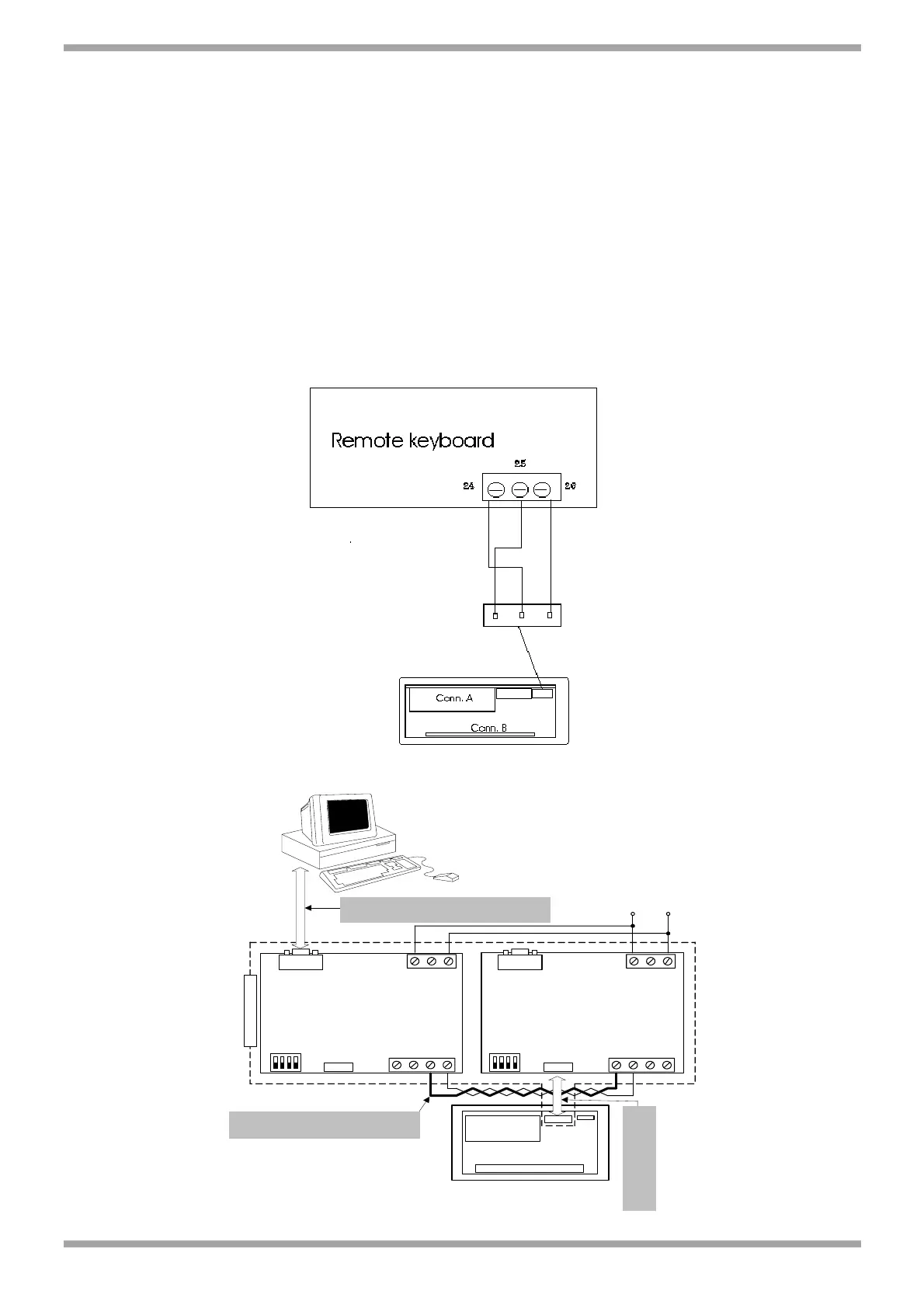

Raccorder le clavier à distance comme indiqué sur la figure.
La longueur maximale du câble de raccordement ENERGY LIGHT clavier est de 80m.
RACCORDEMENT À UN PC OU À UN B.M.S.
Conn. A
Conn. B
C5121230
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Alimentation
10 12
ON
OFF
ON
OFF
Alimentation
10 12
+
-
21
22
23 24
+
-
+
-
21
22
23 24
+
-
C5121425 C5121425
DTR
ECHO
N U
N U
230 Vac
PE1P0005
\
À LA CHARGE DU CLIENT
Câble de raccordement RS232 9 pôles mâle-femelle.
Longueur 10 m maxi
À LA CHARGE DU CLIENT
Câble série RS485 Câble; 2 fils torsadés.
Longueur maxi de la ligne = 1000 m
C5121248
Câble série 5 voies 2 molex.
Longueur maxi = 2 m
Partie postérieure
