88

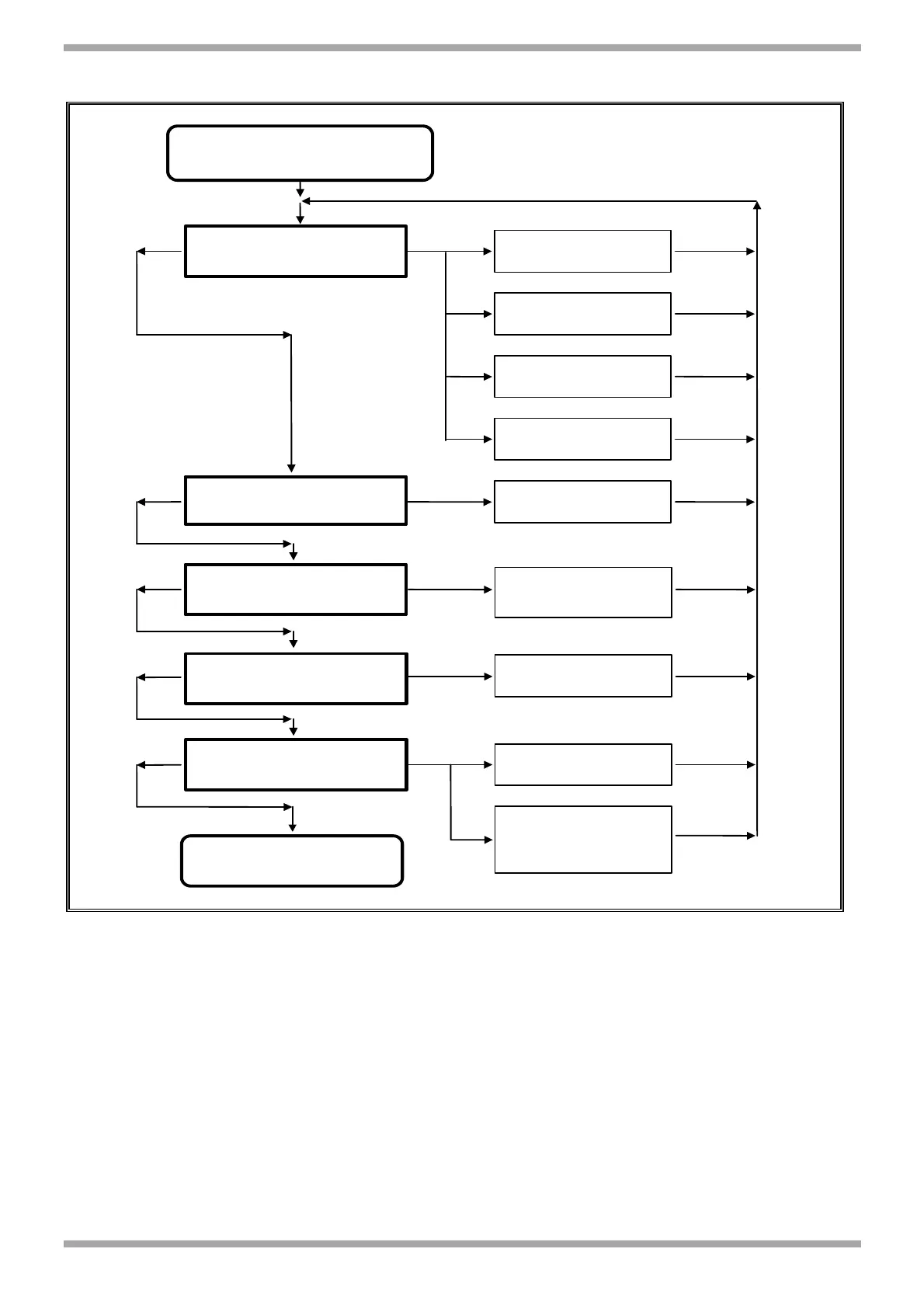

HD-STÖRABSCHALTUNG - KÜHLBETRIEB
HD- STÖRABSCHALTUNG
Belüftung wirksam ?
Nachweis Verflüssiger
( 1 )
Außenlufttemperatur unter
Betriebsgrenzen ?
Kältemittelfüllung i.O. ?
Keine Nichtkondensate ?
Ansaugtemperatur bzw. -
Druck i.O. ?
Einheit in Betrieb
Nachweis Ventilator
( 2 )
Nachweis Ventilatormodul
( 3 )
Nachweis Fühler
( 4 )
Nachweis Unterkühlung
Kältemittel
( 6 )
Neues Vakuum und Füllen
( 7 )
Betriebsnachweis
Inneneinheit ( 8 )
Funktionsnachweis der
Absperrelemente auf der
Kältemittelleitung
( 9 )
Nachweis Projektdaten
( 5 )
NEIN
NEIN
NEIN
NEIN
JA
JA
JA
JA
JA
NEIN
Anmerkungen:
1) Soll max. Luftaustausch sichern, es dürfen daher keine Schmutzreste, Ablagerungen oder den Luftstrom behindernde Elemente
vorhanden sein.
2) Ggf. beschädigten Ventilator ersetzen. Überprüfen, ob der Schutzschalter des Ventilators (sofern vorhanden) ausgelöst ist.
3) Ausgangsspannung der Platine soll die Drehzahl der Ventilatoren proportional regeln; sonst Modul ersetzen.
4) Einbauposition nachweisen: Muß mit dem Profilrohr des Austauschers stets in Berührung stehen. Der Widerstand soll einwandfrei
auf die Temperatur abgestimmt sein, den Wert mit Ohmmeter nachmessen.
5) Nachweisen:
- Betriebsgrenzen (s. Handbuch Allgemeines).
- Austauscher darf keiner direkten Sonne ausgesetzt sein bzw. in der Nähe abstrahlender Oberflächen stehen.
- In unmittelbarer Nähe darf keine Warmluftströmung auftreten.
- Es darf nicht die gleiche Luft umgewälzt werden.
6) Prüfmodalitäten im Handbuch INBETRIEBNAHME nachschlagen. MERKE: Eine Überflutung bis zur Einbauposition des Fühlers
verursacht eine Betriebs-störung des Regelsystems für die Drehzahl der Ventilatoren.
7) Es kann eine extrem hohe Verflüssigungstemperatur (25/30 Grad über der Außenlufttemperatur) bei schwacher Kühlleistung
eintreten. Die Merkmale sind die einer übermäßigen Kältemittelfüllung, sodaß nach Überprüfung dieser Möglichkeit die Anlage ggf.
erneut auf Vakuum zu fahren und zu befüllen ist.
8) Luftdurchfluß und Raumlufttemperatur dürfen nicht allzu hoch sein. Dies könnte die Ausbringung der Maschine steigern und somit
den Verflüssiger durch Ableitung der Mehrwärme belasten.
9) Sämtliche Absperrelemente auf der Kältemittelleitung müssen komplett geöffnet sein.
