DIMENSIONE E DISTRIBUZIONE PESI
DIMENSIONI PESI
Grand
A B C D E F G W1 W2 W3 W4 Tot.
81
1373 557 1225 1326 1343 508 80 48 27 49 27 151
91
1373 557 1225 1326 1343 508 80 51 30 52 30 163
101
1573 557 1225 1526 1543 508 80 56 36 57 36 185
121
1573 557 1225 1526 1543 508 80 59 38 60 38 195
Nota: Le dimensioni sono espresse in mm, i pesi in kg.
TARATURE PROTEZIONI E CONTROLLI
Apre Chiude
Pressostato alta pressione (kPa) 2700 2000 Tappo fusibile sicurezza (°C) 120
Pressostato bassa pressione (kPa) 70 170 Max avviamenti ora compressore (n°) 10
Termostato sicurezza scarico (°C) 120
Nota: Le sicurezze “pressostato alta
pressione” e “termostato sicurezza
scarico” sono resettabili manualment
dall’unità di controllo. La sicurezza
“pressostato bassa pressione” è a
ripristino automatico.
LIVELLI SONORI
LIVELLO DI POTENZA SONORA ( dB )
Grand.
Bande d'ottava (Hz)
Liv.
Press.
Sonora
Liv.
Poten.
Sonora
63 125 250 500 1000 2000 4000 8000 dB(A) dB(A)
81
84 80 76 72 69 67 63 60
60 75
91
83 78 78 74 69 69 60 55
61 76
101
78 84 77 76 70 64 59 52
60 76
121
77 80 80 73 67 71 60 63
61 77
Nota:
- I livelli sonori si riferiscono ad unità funzionali a
pieno carico con massima velocità di rotazione dei
ventilatori, aria entrante al condensatore a 35°C,
temperatura aspirazione satura + 5°C.
- Livello di pressione sonora riferito a 1 metro di
distanza dalla superficie esterna dell’unità
funzionale in campo aperto.
- Livelli di potenza sonora rif. : 1x10
-12
w
- Livelli di pressione sonora rif. : 2 x 10
-5
Pa
Legenda:

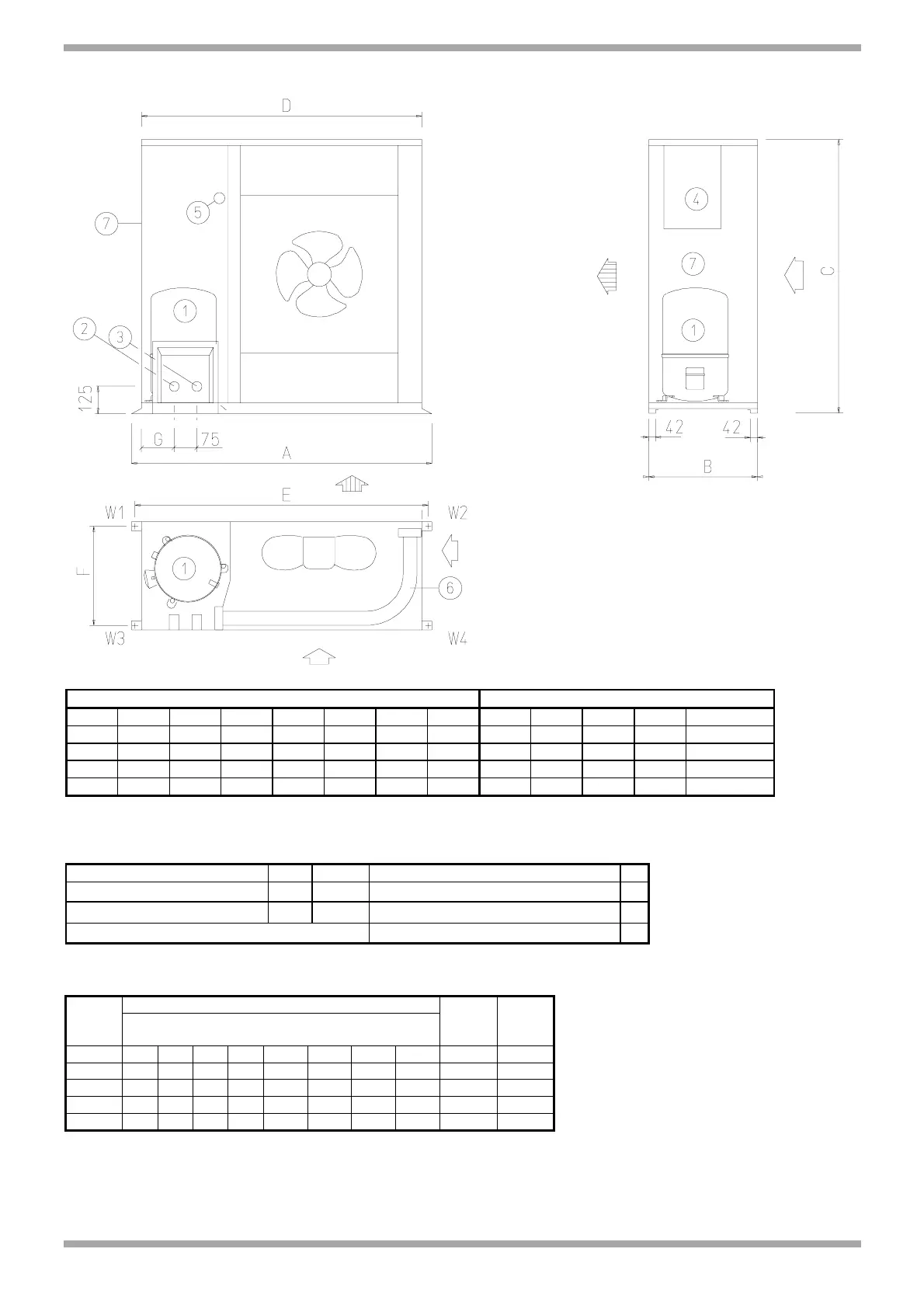

1 - Compressore
2 - Rubinetto linea gas
3 - Rubinetto linea liquido
4 - Quadro elettrico
5 - Ingresso linea elettrica
6 - Batteria condensante/evaporante
7 - Accesso quadro elettrico e compressore
