11
COLLEGAMENTI OPZIONALI
COLLEGAMENTO A DISPOSITIVO DI SEGNALAZIONE ANOMALIA
Sempre nella stessa area dello schema elettrico è possibile individuare il circuito di allarme cumulativo. Questo circuito
consente di inserire un dispositivo acustico o visivo di segnalazione di intervento di anomalia sull’unità.
Il dispositivo di segnalazione va alimentato in bassa tensione (12V 300mA) come da schema elettrico.
COLLEGAMENTO A MODULO DI CONTROLLO REMOTO
Il modulo di controllo remoto è la fedele riproduzione della tastiera del modulo di controllo ENERGY LIGHT e consente da
una posizione remota di eseguire tutte le operazioni eseguibili a bordo macchina. Il kit di collegamento è costituito da:
MODULO DI CONTROLLO REMOTO costituito da due tipi di tastiera, una a display ed una a LED. La tastiera a display è
una copia fedele della visualizzazione delle informazioni sullo strumento. Nella tastiera a LED non è presente il display e
quindi non è possibile modificare i parametri. L’ unica funzionalità disponibile è il reset allarmi.
- Installazione
Prima di effettuare il collegamento del modulo di controllo remoto togliere tensione all’unità disarmando il sezionatore

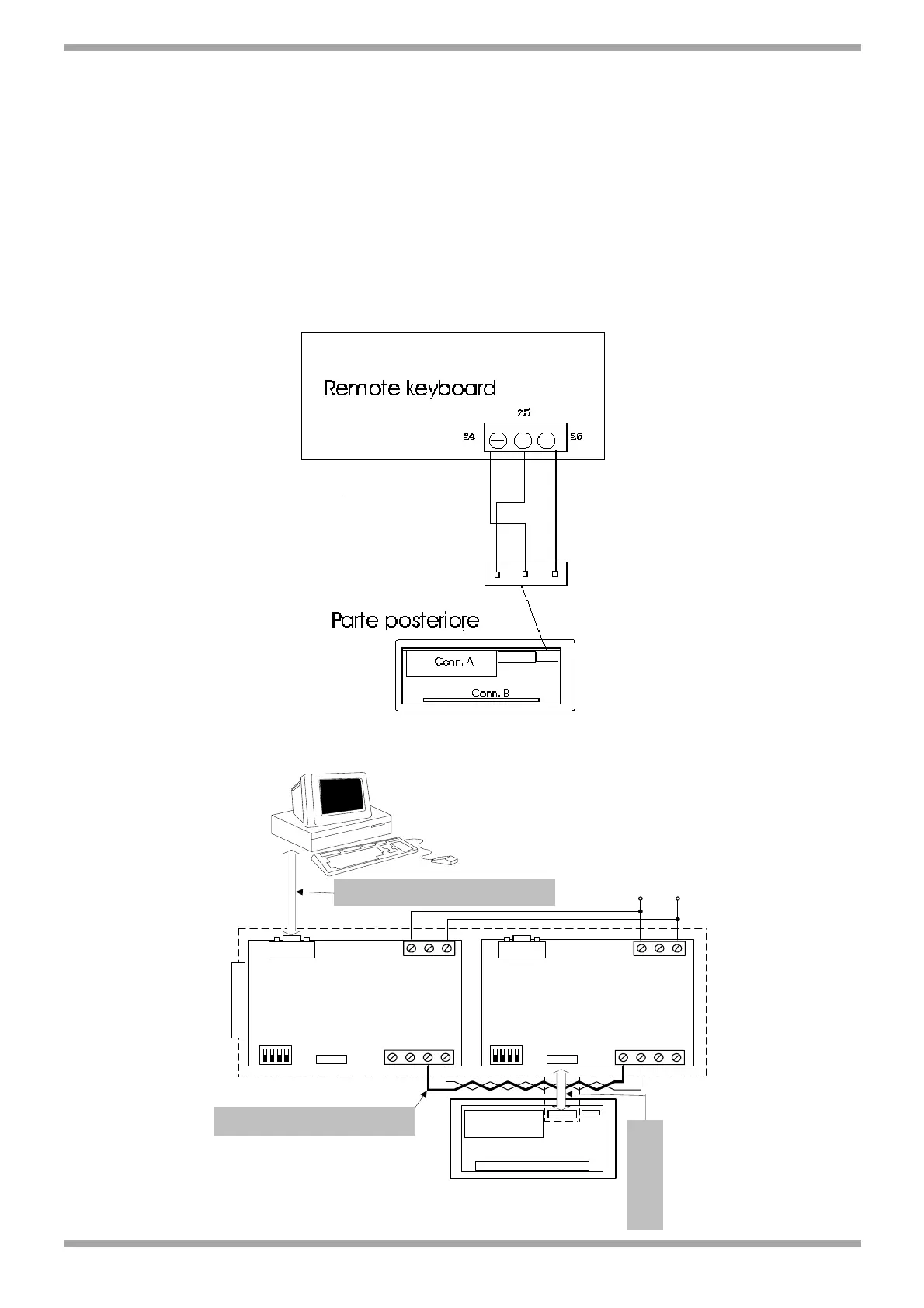

dell’unità. Collegare la tastiera remota come rappresentato nella figura.
La lunghezza massima del cavo di collegamento ENERGY LIGHT tastiera è di 80m.
COLLEGAMENTO A P.C. O B.M.S.
Conn. A
Conn. B
C5121230
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Serial optocoupled adapter
RS232/TTL
RS 232/RS485 - RS485/TTL
Micronet and ModBus Protocol
1 2 3 4
RS 232
RS 485
TTL
Alimentazione
10 12
ON
OFF
ON
OFF
A CURA DEL CLIENTE
Cavo di collegamento RS232 9poli maschio-femmina
Lunghezza Max 10mt
C5121248
Cavo seriale 5vie 2molex
Lunghezza Max = 2mt
A CURA DEL CLIENTE
Cavo seriale RS485 Cavo; 2 fili twistati
Lunghezza max della linea = 1000mt
Alimentazione
10 12
+
-
21 22 23 24
+
-
+
-
21
22
23 24
+
-
C5121425 C5121425
DTR
ECHO
N U
N U
230 Vac
PE1P0005
\
