REGLER WÄRMETAUSCHER VENTILATOREN
Mit dem Regler wird durch Drehzahlverstellung der Ventilatoren die Verflüssigungs-/Verdampfungstemperatur bei Änderung
der Betriebsbedingungen der Einheit konstant gehalten.
- Lüftungssteuerung im Kühlbetrieb

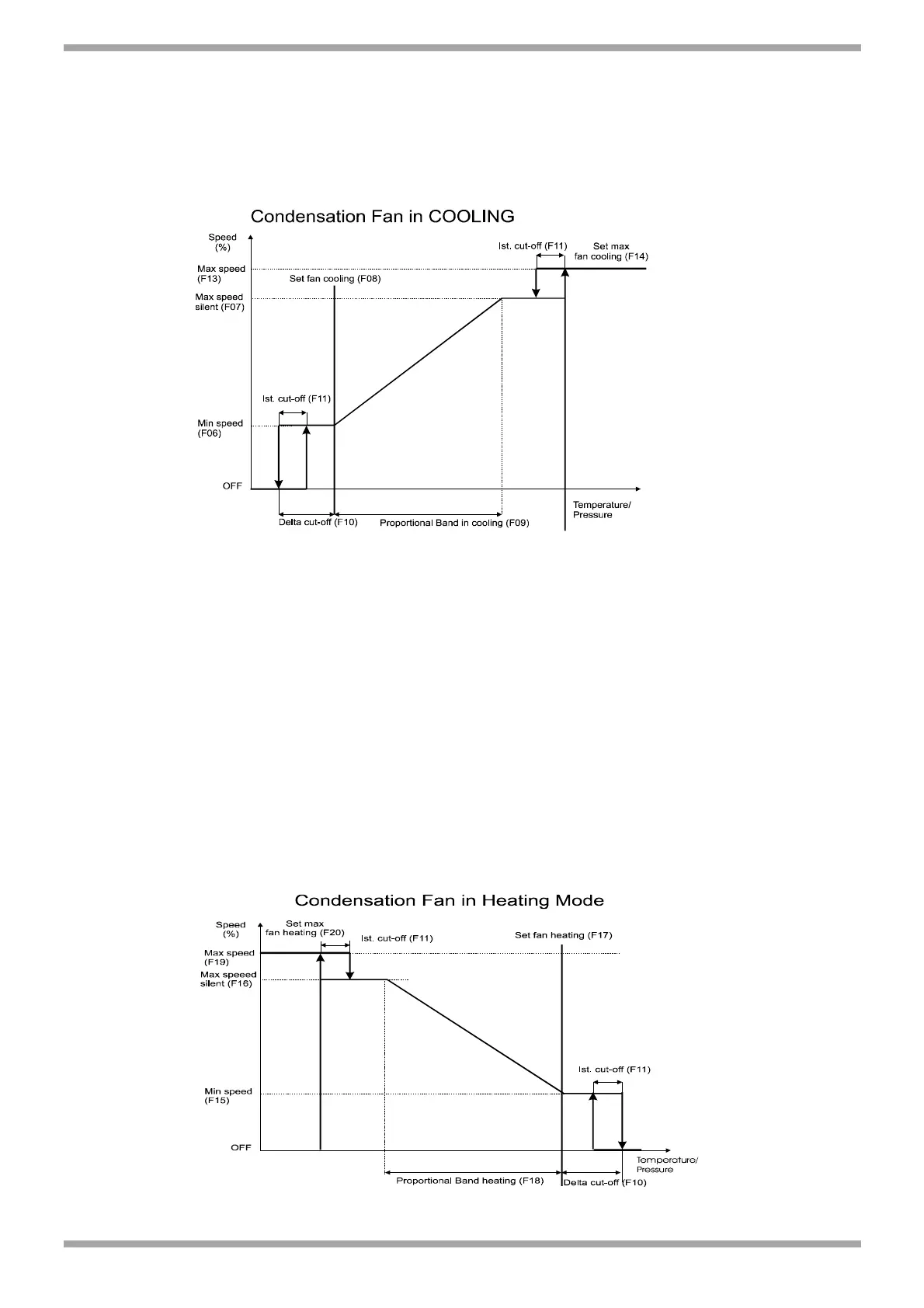

Die Funktion der Ventilatoren bei der Einheit im Kühlbetrieb wird aus folgendem Diagramm ersichtlich.
Bei Erreichen des Parameters SOLLWERT VENTILATORKÜHLUNG - DELTA CUT OFF + HYSTERESE CUT OFF startet
der Ventilator mit einer konstanten Drehzahl. Sobald die Verflüssigungstemperatur den SOLLWERT
VENTILATORKÜHLUNG erreicht, beginnt die proportionale Drehzahlverstellung, d.h. die Drehzahl der Ventilatoren verstellt
sich proportional zur Änderung der Verflüssigungstemperatur. Es besteht die Möglichkeit, die Drehzahl bis zum Wert LEISE
HÖCHSTDREHZAHL zu verstellen, falls die Verflüssigungstemperatur weiterhin ansteigen sollte. Die Ventilatoren werden
bei Erreichen des SOLLWERTS MAX. VENTILATORKÜHLUNG mit Höchstspannung versorgt. Der proportionale
Regelbereich wird dagegen bei Abnahme der Verflüssigungstemperatur nur nach Überwinden der HYSTERESE CUT OFF
erreicht, um dann den vorgenannten Vorgang in umgekehrter Folge zu durchlaufen. Bei Erreichen des SOLLWERTS
VENTILATORKÜHLUNG laufen die Ventilatoren mit konstanter Drehzahl bis zum Wert DELTA CUT-OFF weiter und
stoppen dann.
In den CLIVET Einheiten wird der Parameter LEISE HÖCHSTDREHZAHL nicht berücksichtigt. Die proportionale Regelung
erstreckt sich bis auf den SOLLWERT MAX. VENTILATORKÜHLUNG. Das Diagramm zeigt in Klammern den Wert der
eingegebenen Parameter
- Lüftungssteuerung im Heizbetrieb
Beim Heizbetrieb der Einheit läuft die Regelfunktion der Lüftung im umgekehrter Weise ab. Grundsätzlich stellt sich bei
niedriger Verdampfungstemperatur die höchste Drehzahl der Ventilatoren und bei hoher Verdampfungstemperatur die
Mindestdrehzahl der Ventilatoren ein. Für die Auslegung des Diagramms gilt die gleiche Logik wie oben.
