10.8.Fissaggio del disco
Per fissare il disco sull’ albero portaconi, seguire gli
schemi qui di seguito illustrati.
10.8.Brake disc mounting
Mount the brake disc onto the arbor, as shown in
the following drawings.
1
4
2
5
3
6
8
7

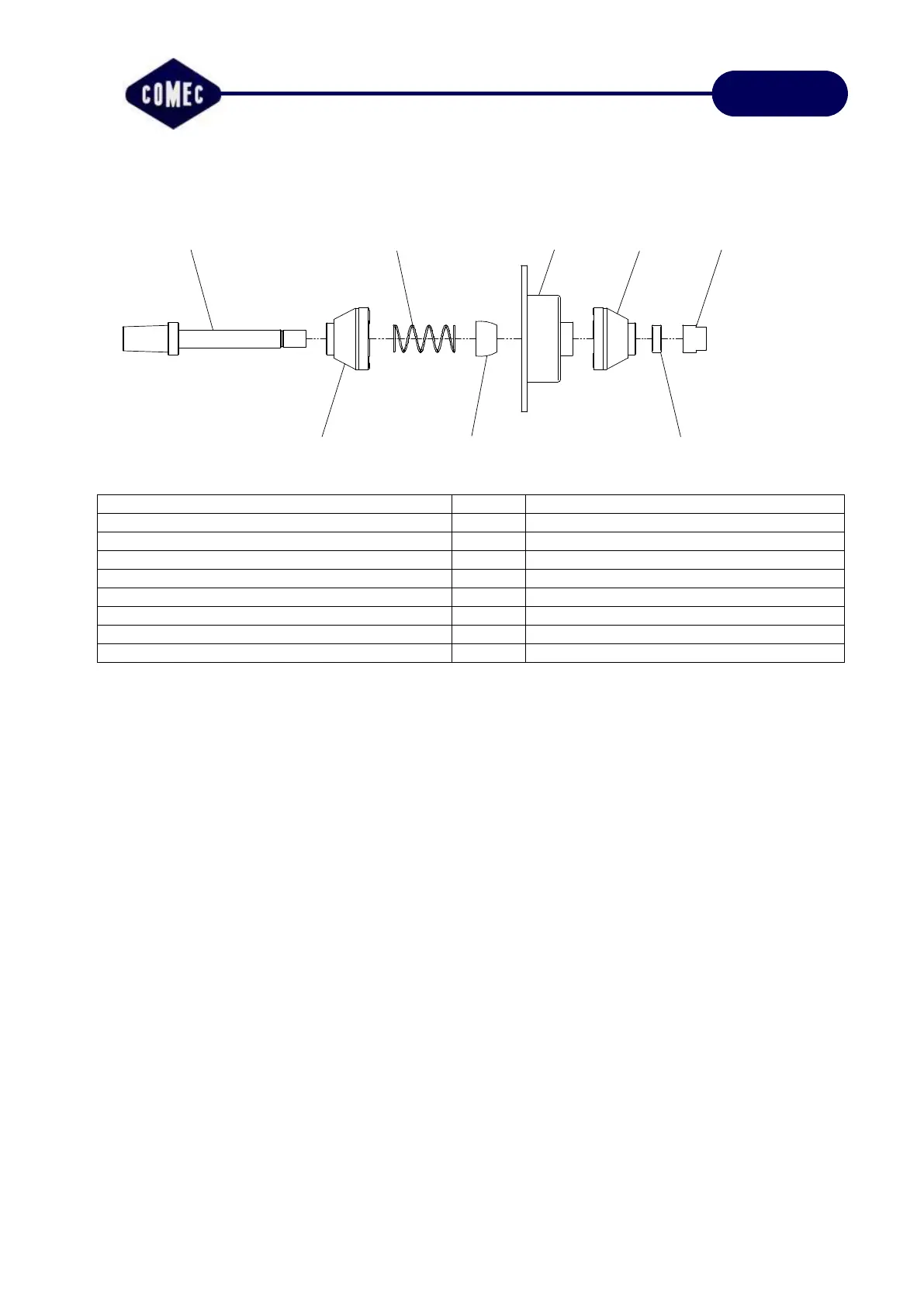

FIGURA A1
DESCRIZIONE
POS.
DESCRIPTION
Albero portaconi
1
Arbor
Campana
2
Clamping bell
Disco da ricondizionare
3
Brake disc to be reconditioned
Molla
4
Spring
Cono di centraggio
5
Centering cone
Campana
6
Clamping bell
Distanziale
7
Spacer
Dado di serraggio
8
Blocking nut
