3.5 ABMASSE UND GEWICHT CONEL FLOW REGEN-MEISTER
Eigenschaft Conel Flow Regen-Meister
Länge 555 mm
Höhe 550 mm
Tiefe / Breite 335 mm
Gesamtgewicht 30 kg (leer)
Saugstutzen 1“ IG
Druckstutzen 1“ IG
Trinkwassernachspeisung 3/4“ AG / 4 bar max.
Notüberlauf DN 70
Bodenabuss erforderlich, bauseits bereitstellen
4 AUFBAU UND FUNKTION
4.1 AUFBAU CONEL FLOW REGEN-MEISTER
4.2 FUNKTIONSBESCHREIBUNG
Nr. Bezeichnung
1 Conel Flow Regen-Meister
Steuerungseinheit
2 Conel Flow Regen-Meister
Pumpenschaltautomat
3 Conel Flow Regen-Meister Vorlagebehälter
4 Conel Flow Regen-Meister
Druckerhöhungspumpe
5 Conel Flow Regen-Meister Sauganschluss
6 Conel Flow Regen-Meister
Trinkwassernachspeisung

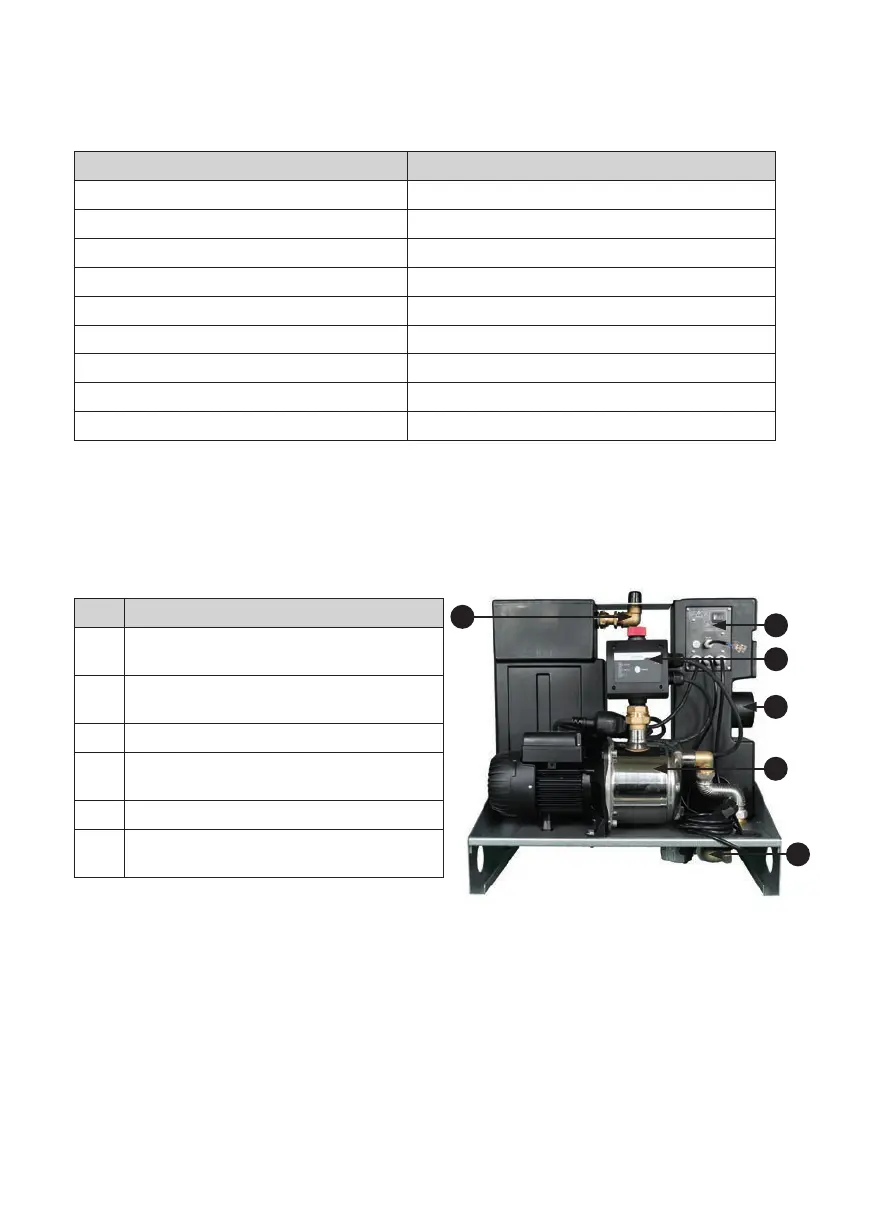

Abb. 4.2.1 Conel Flow Regen-Meister Baugruppe
Der Conel Flow Regen-Meister ist eine kompakte anschlussfertige Regenwassersystemsteuerung zur
Wasserversorgung mit Regenwasser aus einem Speicher oder bedarfsgerecht mit Trinkwasser aus dem
hauseigenen Trinkwassernetz nach [EN DIN 1717] zum Schutz der Trinkwasserinstallation gegen „Rück-
verkeimung, Rückießen und vermischen durch verkeimtes Waser mit einer Sicherungseinrichtung von
Typ AB der Flüssigkeitskategorie 5.
Damit ist der Conel Flow Regen-Meister ideal für die Wasserversorgung mit Betriebswasser von Toilet-
tenspülungen, Waschmaschinen, ober-/ unterirdischer Bewässerungen, Teichen, Springbrunnen oder
Prozesswasser geeignet.
Die Versorgung des Conel Flow Regen-Meisters mit Regenwasser erfolgt in Abhängigkeit des Wasser-
standes im zugehörigen Speicher. Wird der Wasserstand in Speicher unterschritten, erfolgt automatisch
eine bedarfsorientiere Nachspeisung mit Trinkwasser aus dem hausinternen Trinkwassernetz. Diese
