8.4 ANSCHLUSS DER SAUGLEITUNG
HINWEIS:
• Sämtliche Tätigkeiten dürfen nur von fach-/ und sachkundigem Personal aus-
geführt werden, welches sich durch eingehendes Studium der Betriebsanleitung
ausreichend informiert hat;
• Dieses Personal muss diese Betriebsanleitung gelesen und verstanden haben;
Aus der Saugleitung wird der Conel Flow Regen-Meister mit dem nötigen Regenwasser, aus dem Spei-
cher, versorgt.
• Als Saugleitung haben sich PE-HD Rohre im Einsatz bewährt, können aber auch durch andere ad-
äquate Lösungen (z.B. Saugschlauch – min. 0,8bar Unterdruck geeignet-, etc.) hergestellt werden;
• Verwenden Sie eine mindestens 1“ (Innendurchmesser) Saugleitung für die Versorgung des Conel
Flow Regen-Meisters mit Regenwasser.
• Die Saugleitung sollte möglichst geradlinig und stetig ansteigend bis zum Conel Flow Regen-Meister
(reduziert Fließwiderstände und Lufteinschlüsse) verlegt sein!
• Beachten Sie den Zusammenhang zwischen Saugleitungslänge und Ansaughöhe (siehe hierzu auch
Bild 8.4.2);
• Bei der Verlegung der Saugleitung kann es in manchen Fällen zu Verunreinigungen im Rohrinneren
kommen. Aus diesem Grund muss vor dem Anschluss der Saugleitung diese gespült werden um
unnötige Verunreinigungen, die zu Schäden am Conel Flow Regen-Meister führen können, zu ver-
meiden;
• Saugleitung mit dem Sauganschluss 1“ AG des Conel Flow Regen-Meisters sach-/ und fachgerecht
verbinden (siehe Bild 8.4.1):An der Saugleitung muss ein Rücklauf Verhinderer (Rückschlagventil)
bauseits angebracht werden;
HINWEIS:
Die Saugleitung muss bis zum Gerät möglichst geradlinig und stetig ansteigend (redu-
ziert Fließwiderstände und Lufteinschlüsse) verlegt sein!
Die Saugleitung muss vor dem Anschluss an den Conel Flow Regen-Meister gespürt
werden;
An der Saugleitung muss ein Rücklauf Verhinderer bauseits angebracht werden.

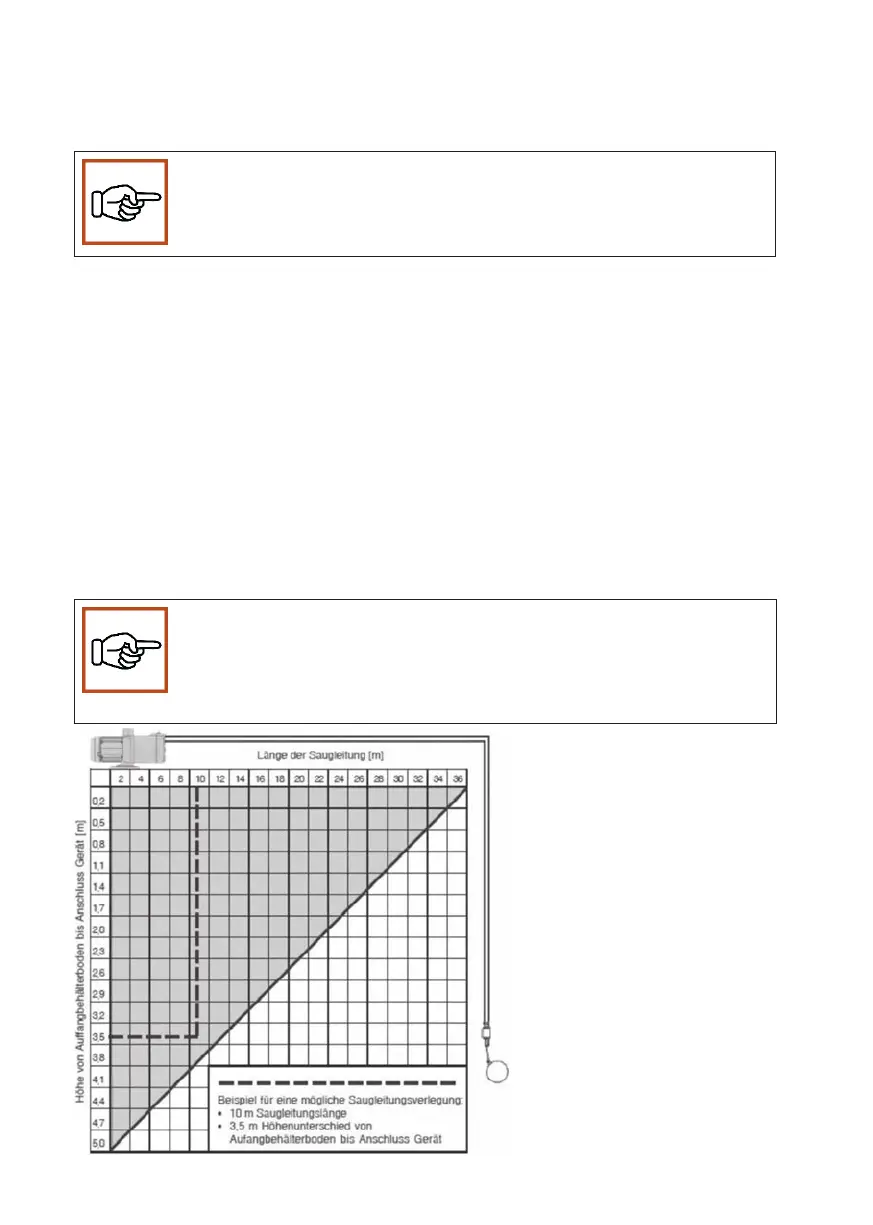

Abb. 8.4.1 Saugdiagramm
