CORIMA AERO - Page 11

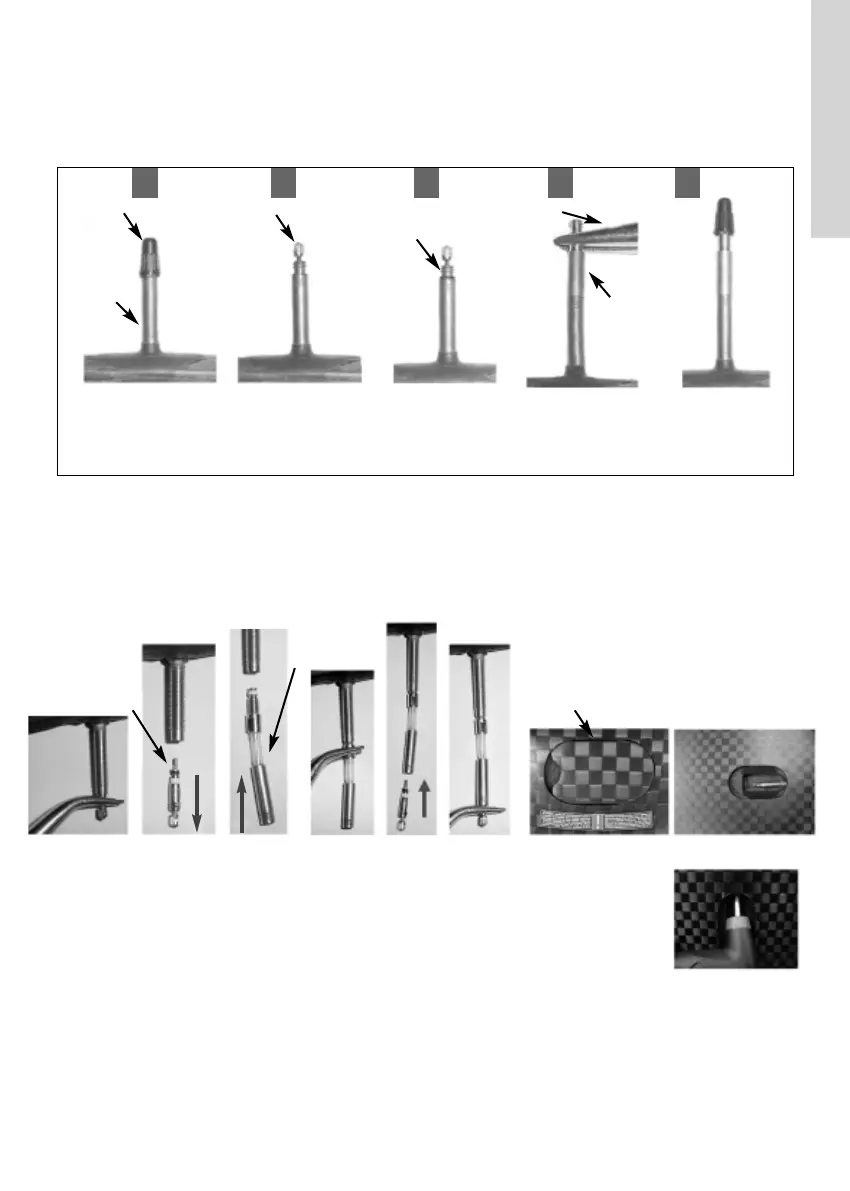

Ce prolongateur peut se monter sur des valves avec un obus démontable ou non démontable.
Enlever
le bouchon
de la valve
Dévisser
complètement
l’écrou
d’étanchéité
Placer le joint
d’étanchéité
à la base du filetage
de la valve
Visser le
prolongateur de valve
et le serrer avec une
pince plate
Mettre en place
le bouchon
et le serrer
à la main
2 3 45
Bouchon
Valve
Ecrou
d’étanchéité
Pince
plate
Prolongateur
de valve
1
Joint
d’étanchéité
|
11
|
Français
6-2 | MONTAGE DU PROLONGATEUR DE VALVE POUR VALVE
NON DÉMONTABLE (Réf : 270154)
6-3 | MONTAGE DU PROLONGATEUR DE VALVE FLEXIBLE POUR ROUES
PARACULAIRES (Ref : 270097 POUR VALVE DÉMONTABLE)
Montage du prolongateur :
- Dévisser l’obus de la valve Presta à l’aide d’une pince (image 1 et image 2).
- Visser le prolongateur souple dans le corps de la valve Presta (image 3 et image 4).
- Visser l’obus au bout du prolongateur souple avec une pince (image 5 et image 6).
Gonf
lag
e du bo
y
au :
- Retirer le cache scratch (image 7).
- Vérifier que le prolongateur souple est bien en place (image 8).
- Dévisser l’écrou de l’obus pour gonfler la chambre.
- Positionner l’adaptateur de la pompe (image 9).
- Privilégier une pr
ession de gonflage dans la limite du pneumatique ou du boyau. La pression de gonflage doit
impérativement être contrôlée à l’aide d’un manomètre.
- Revisser ensuite l’écrou de l’obus puis repositionner le cache scratch.
image 1 image 2 image 3 image 4 image 5 image 6 image 7 image 8
image 9
Obus
Prolongateur
souple
Cache
scratch
Votre roue à BOYAU est livrée avec un prolongateur de valve flexible qui fonctionne avec une valve presta à obus
démontable.
V
otre roue a PNEU est livrée avec un prolongateur de valve qui fonctionne avec une valve à obus démontable ou
non démontable.
