Operación

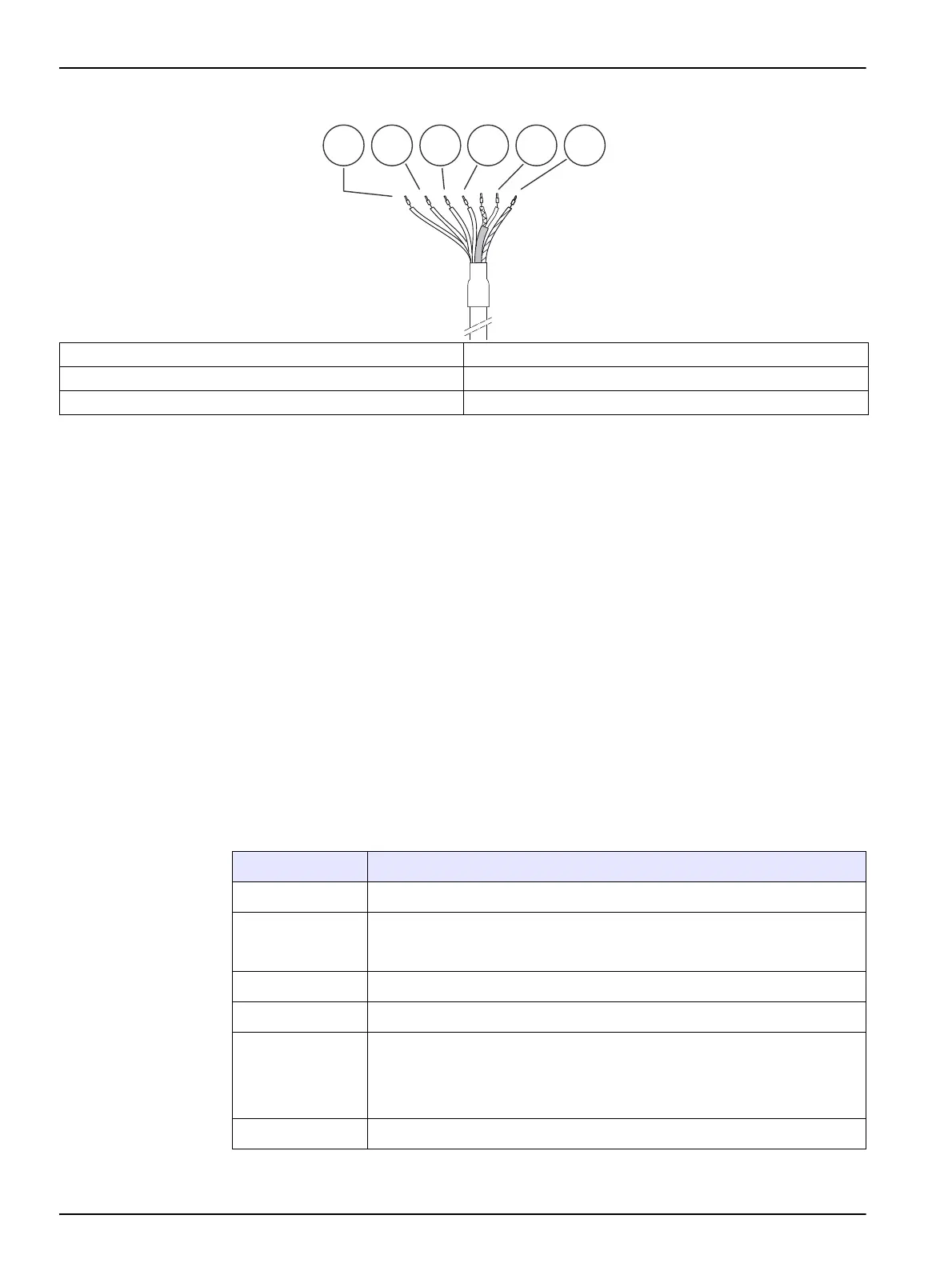

Figura 15 Conexión del electrodo de OD
4.7.2 Programación
El instrumento sale con la siguiente programación:
• Unidades medida: ppm.
• Temperatura: del propio canal.
• Relés de límite y alarma: inactivos.
• Salidas 4-20 mA de O.D. y de temperatura: inactivas.
• Hold. Último valor.Para modificar la programación original y adaptarla a aplicaciones
concretas:
Nota: Durante la programación, los relés del Canal correspondiente están desactivados. Las
Salidas 4-20 mA (registro) están en situación de Hold (21 mA o último valor).
1. Pulse ESC para acceder al MENÚ PRINCIPAL.
2. Introducir el código 100 y aceptar con OK
3. Seleccionar SISTEMA. Pulsar OK para confirmar.
4. Seleccionar PROGRAMAR CANAL y después el canal a configurar.
5. Seleccione y modifique las siguientes opciones:
1 Cable transparente: al borne 1 4 Cable verde: al borne 4
2 Cable rojo: al borne 2 5 Cable blanco: al borne 5
3 Cable verde/amarillo: al borne 7 6 Cable azul y gris: no se conectan
Opción Descripción
Unidades %, ppm
Temperatura
Sensores de temperatura de otros canales. La compensación de
temperatura de un canal de O.D. puede efectuarse a partir de la
temperatura medida en cualquiera de los otros dos canales.
Presión Presión atmosférica, valor estándar 1013 mBar.
Salinidad Salinidad, 0.0 g/L NaCl.
Control con relés
Control con relés.
Selección del tipo de control y de los valores límite.
NO: indica que no hay control con relés.
Ver información detallada en 4.13, Pág. 50.
Alarma Alarma. Información detallada en 4.12, Pág. 49
