Operaciones avanzadas
5.3 Salida PROFIBUS DP/V0
5.3.1 Conexiones

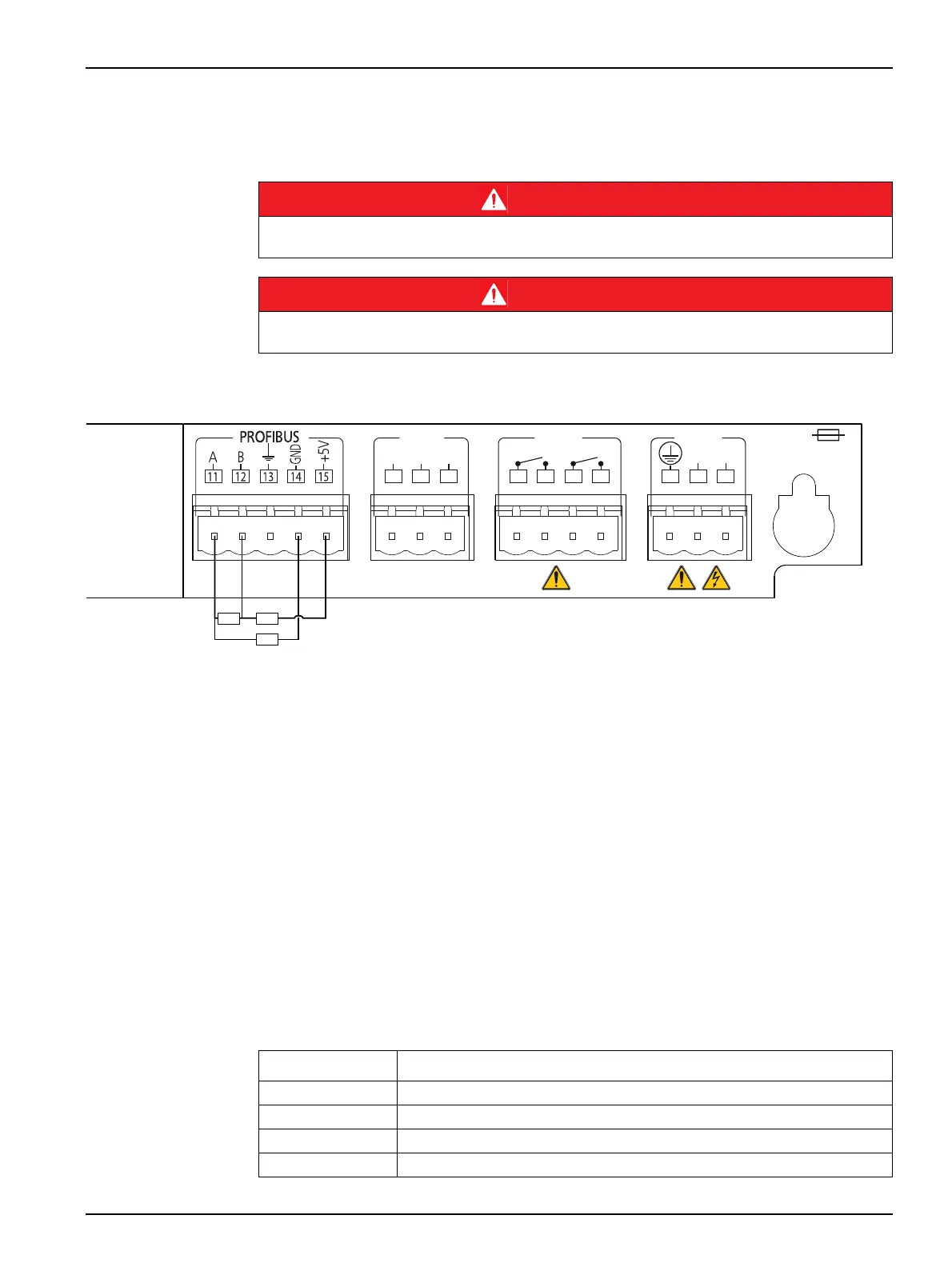

Figure 32 Canal PROFIBUS
El MultiMeter 44 no tiene terminador interno de línea. Por lo tanto en el cable de
comunicación del último equipo es necesario instalar resistencias externas como se
indica en la Figure 32.
5.3.2 Datos enviados
Para cada Canal se puede enviar la siguiente información:
• Estado del Canal (1 byte) Informa del estado de los relés, alarmas, etc
• Unidades (1 byte).
• Valor medido (4 bytes).
• Temperatura, ºC (4 bytes).
El tamaño del bloque de datos enviado es de 30 bytes.
5.3.3 Programación de fábrica
El MultiMeter MM44 de fábrica envía los datos en el siguiente orden:
PELIGRO
Mientras se efectúen conexiones eléctricas es necesario mantener el instrumento desconectado
de la red.
PELIGRO
Relés. Limitar la corriente a 3 A mediante el uso de un fusible. No conectar cables con una
tensión superior a 24 V
220 1 390 1
390 1
RS 232 Relays
NL
Mains
Fuse
110/230V: T100L 250V
24V: T500L 250V
8910
GND
TxD
RxD
Alarm Cleaning
123 4567
Table 6-1 Mapa de memoria
Dirección Datos
0 Estado Canal 1
1 Unidades de medida Canal 1
2 Valor medido Canal 1
6 Temperatura Canal 1
