Crison 44 - Canal Cloro Libre Residual (Galvánico)

37
Operación
3. Seleccionar RESET CALIBRACIÓN y confirmar.
Nota: La calibración teórica no supone ningún cambio en el estado de los relés o salidas 4-20 mA.
4.8.4 Medida
En pantalla aparece el valor del oxígeno disuelto en mg/L y la temperatura.
Reajuste de la temperatura, ver información detallada en 4.16, Pág. 55.
Medida de O.D. en % de saturación
Es necesario seleccionar en el programa las unidades adecuadas.
4.9 Canal Cloro libre residual (galvánico)
4.9.1 Conexiones

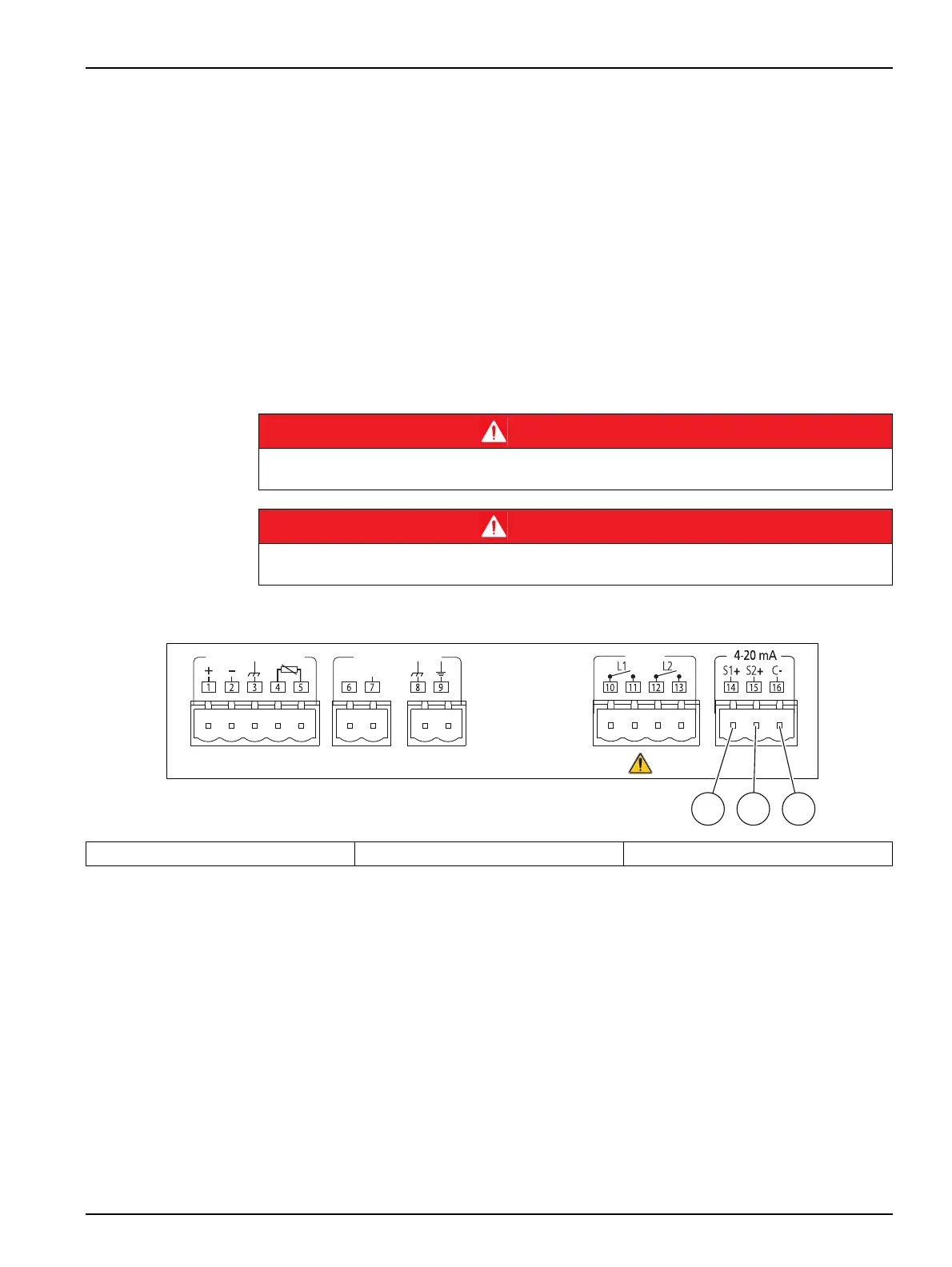

Figura 18 Canal cloro (galvánico)
Para conectar el sensor galvánico de cloro (código 53 59) consultar la Figura 19.
PELIGRO
Mientras se efectúen conexiones eléctricas es necesario mantener el instrumento desconectado
de la red.
PELIGRO
Relés. Limitar la corriente a 3 A mediante el uso de un fusible. No conectar cables con una
tensión superior a 24 V
1 Cloro 2 Temperatura 3 Común
Relays
Cl
2
Galvanic Cell mV Electrode
Signal
1 2 3
