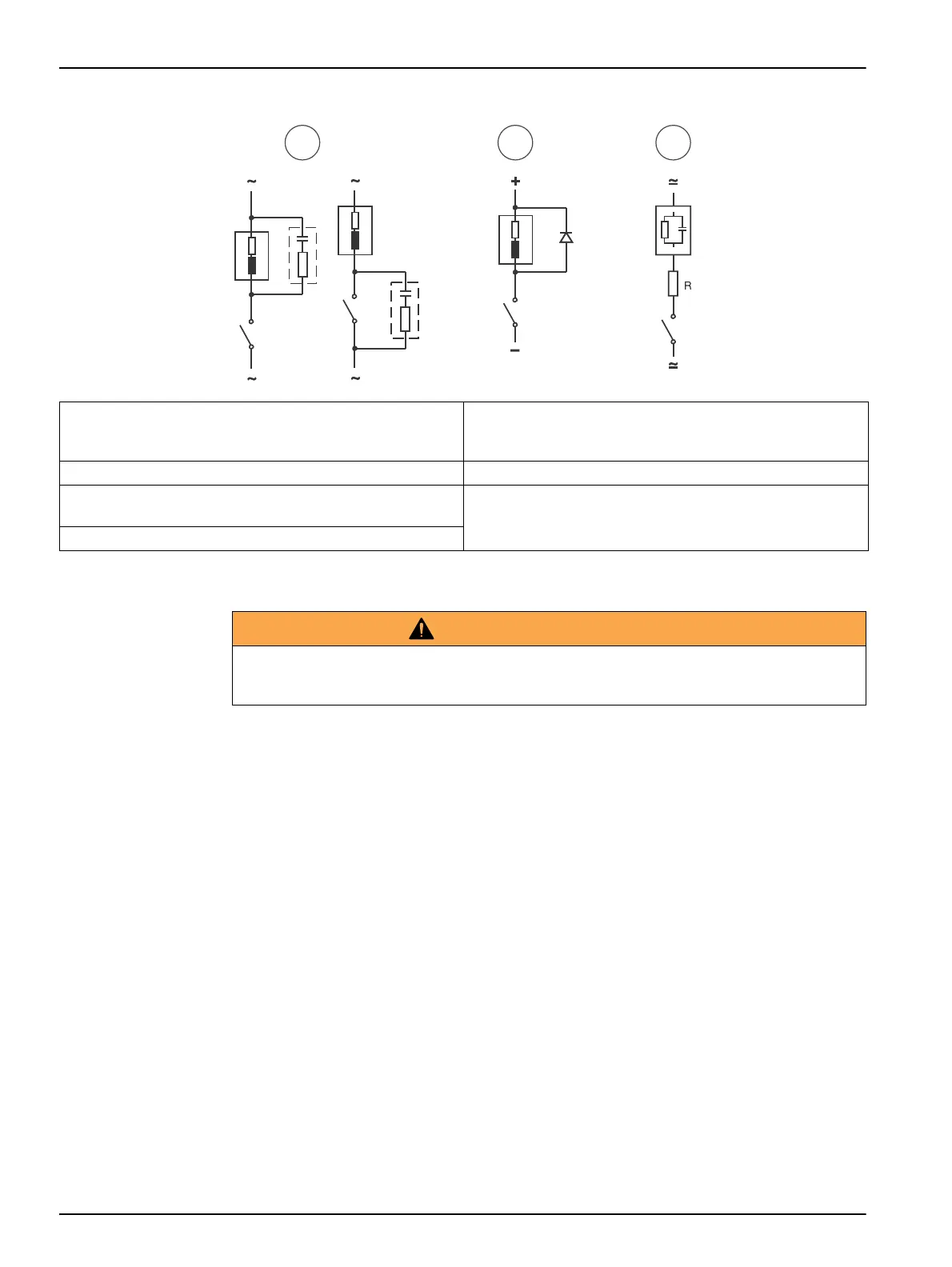

Figura 7 Cableado típico de protectores
3.5 Verificación de la instalación
Notas importantes:
• Durante la verificación de la instalación los relés de límite y alarma están
desactivados.
• En caso de tener configurado el envío a través de un GSM, éste también se podrá
verificar mediante el envío de un SMS de prueba.
• Las salidas opcionales PROFIBUS también se pueden verificar desde esta opción.
• La entrada de HOLD externo también se puede verificar.
1. En la pantalla de medida pulsar ESC.
2. Introducir el código 100 y aceptar con OK.
3. Ir ala opción SISTEMA y seleccionar VERIFICAR INSTALACIÓN
4. Seleccionar la opción RELÉS o SALIDA 4-20 MA para verificar.
• Relés: Pulsando OK el relé seleccionado se activa. Al dejar de pulsar OK se
desactiva. El relé de alarma actúa de forma inversa.
• Salida 4-20 mA: Seleccionar, en pantalla, el valor de mA que se desea simular.
1 En corriente alterna (CA) y carga inductiva.
RC típica a 230 V ac: Condensador 0.1 μF/630 V
Resistencia 100 Ohms/1 W
5 Carga
2 En CC y carga inductiva. 6 RC (resistencia y condensadores)
3 En CA/CC y carga capacitiva
(R ejemplo: 5 Ohms/ 1 W a 24 V/0.4 A)
7 Diodo: 1N4007
4 Contacto de relés
ADVERTENCIA
Los relés o salida 4-20 mA pueden estar conectados a válvulas de control o bombas. Antes de
utilizar las opciones de prueba de los relés o salida 4-20 mA, asegúrese que su activación no
puede producir ningún daño a las personas o causar un impacto medioambiental.
