Crison 44 - Canal Cloro Libre Residual (Membrana)

43
Operación
a pH 5: el cloro molecular desaparece y aparece la forma HClO
a pH > 10: todo el cloro se encuentra en forma de OCl
–
4.10 Canal Cloro libre residual (membrana)
4.10.1 Conexiones

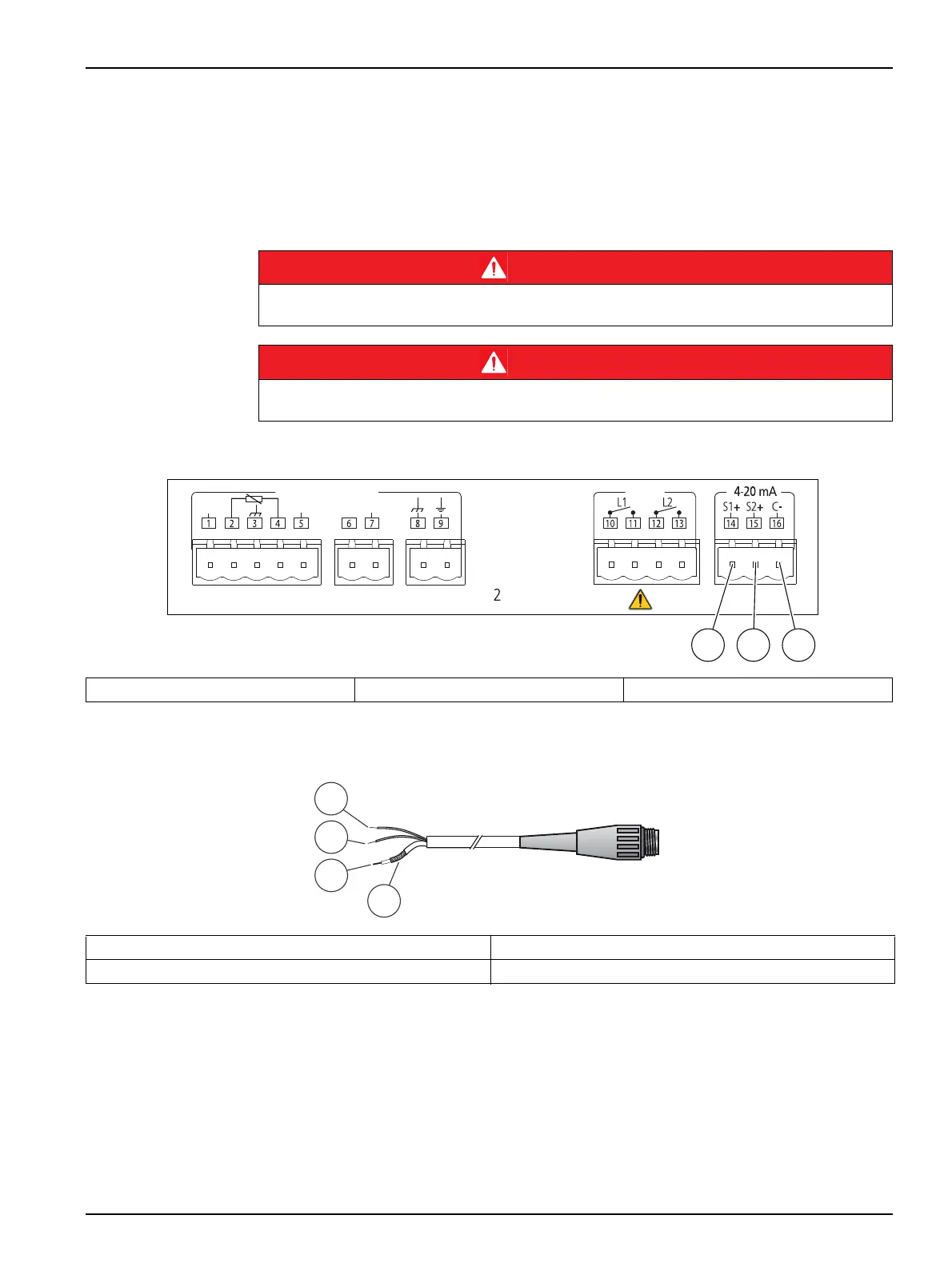

Figura 22 Canal cloro (amperométrico)
Para conectar el electrodo de cloro amperométrico (código 60 70) consultar la Figura 23.
Figura 23 Conexión del electrodo de cloro de membrana (cable código 11 30)
PELIGRO
Mientras se efectúen conexiones eléctricas es necesario mantener el instrumento desconectado
de la red.
PELIGRO
Relés. Limitar la corriente a 3 A mediante el uso de un fusible. No conectar cables con una
tensión superior a 24 V
1 Cloro 2 Temperatura 3 Común
RelaysMembrane Sensor
Cl
membrane
Signal–5V+5V
1 2 3
1 Cable marrón: al borne 1 3 Señal: al borne 7
2 Cable blanco: al borne 5 4 Blindaje: al borne 8
2
1
3
4
