44
Operación

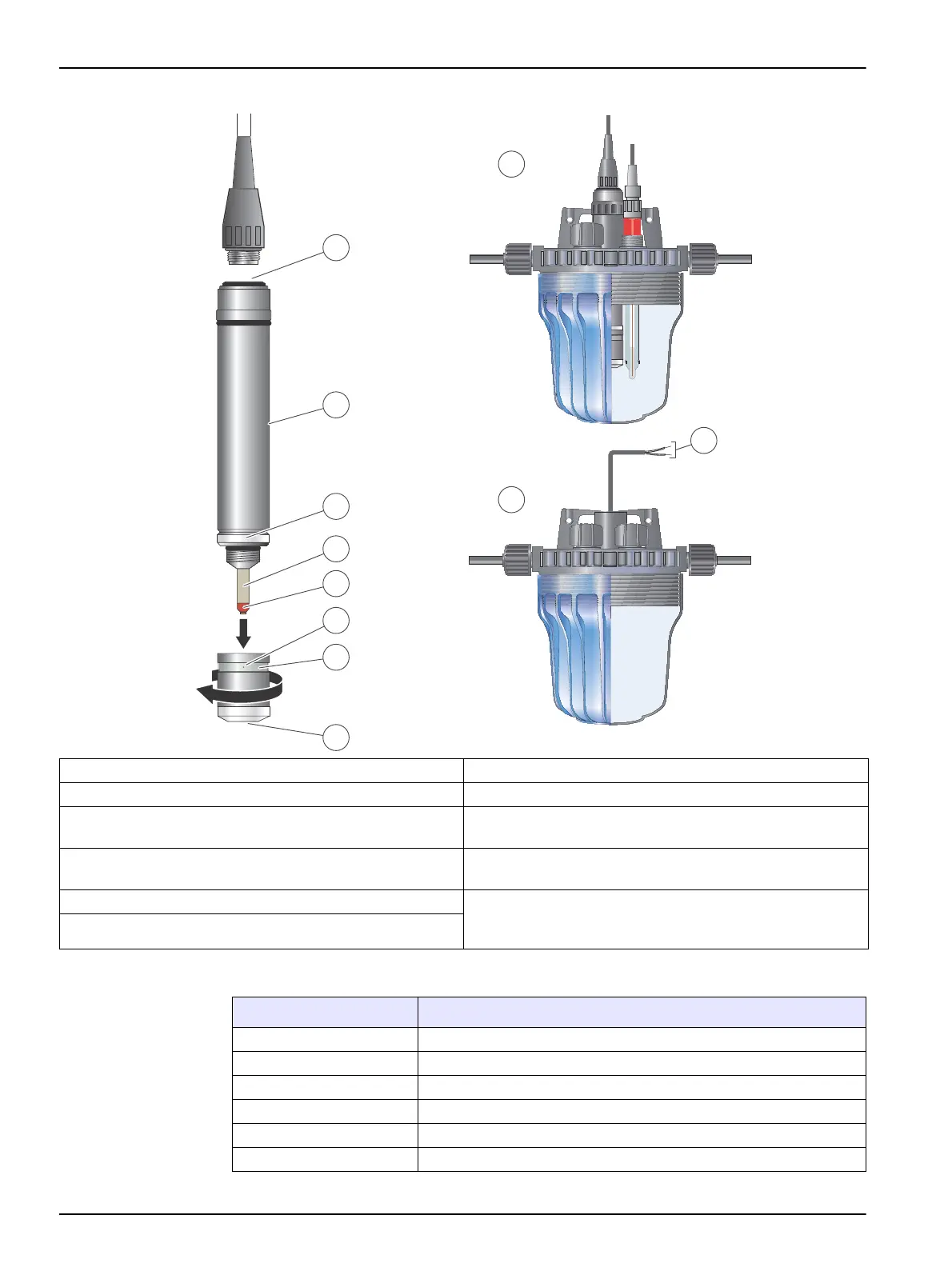

Figura 24 Instalación del electrodo de cloro de membrana, código 60 70
1 Conector MP4 7 Junta tórica de silicona
2 Cuerpo del electrodo Ø 25 mm 8 Membrana
3 Electrodo contador 9 Cubeta de recirculación con sensor de caudal para 2
sensores con rosca PG 13.5, Código 60 06
4 Electrodo de referencia 10 Cubeta de recirculación para sensor amperométrico de
cloro y 2 sensores con rosca PG 13.5, Código 60 05
5 Electrodo de trabajo 11 Sensor de caudal; Hold externo (ver 5.1, Pág. 59)
conectar a bornes Rx y Tx de la regleta RS-232 (ver 5.1,
Pág. 59)
6 Agujero de salida del electrolito
1
9
10
11
2
5
6
7
4
3
8
Tabla 2 Especificaciones del sensor de cloro 60 70
Modelo 60 70
Tipo Amperométrico de membrana (sistema de 3 electrodos)
Escala de medida 0.00 a 20.00 ppm (mg/L)
Materiales PVC, inoxidable, silicona y PC
Temperatura de trabajo 5 a 45 ºC (41 a 113 ºF)
Caudal recomendado 30 L/h
Presión de trabajo max. 0.5 bar
