Mantenimiento

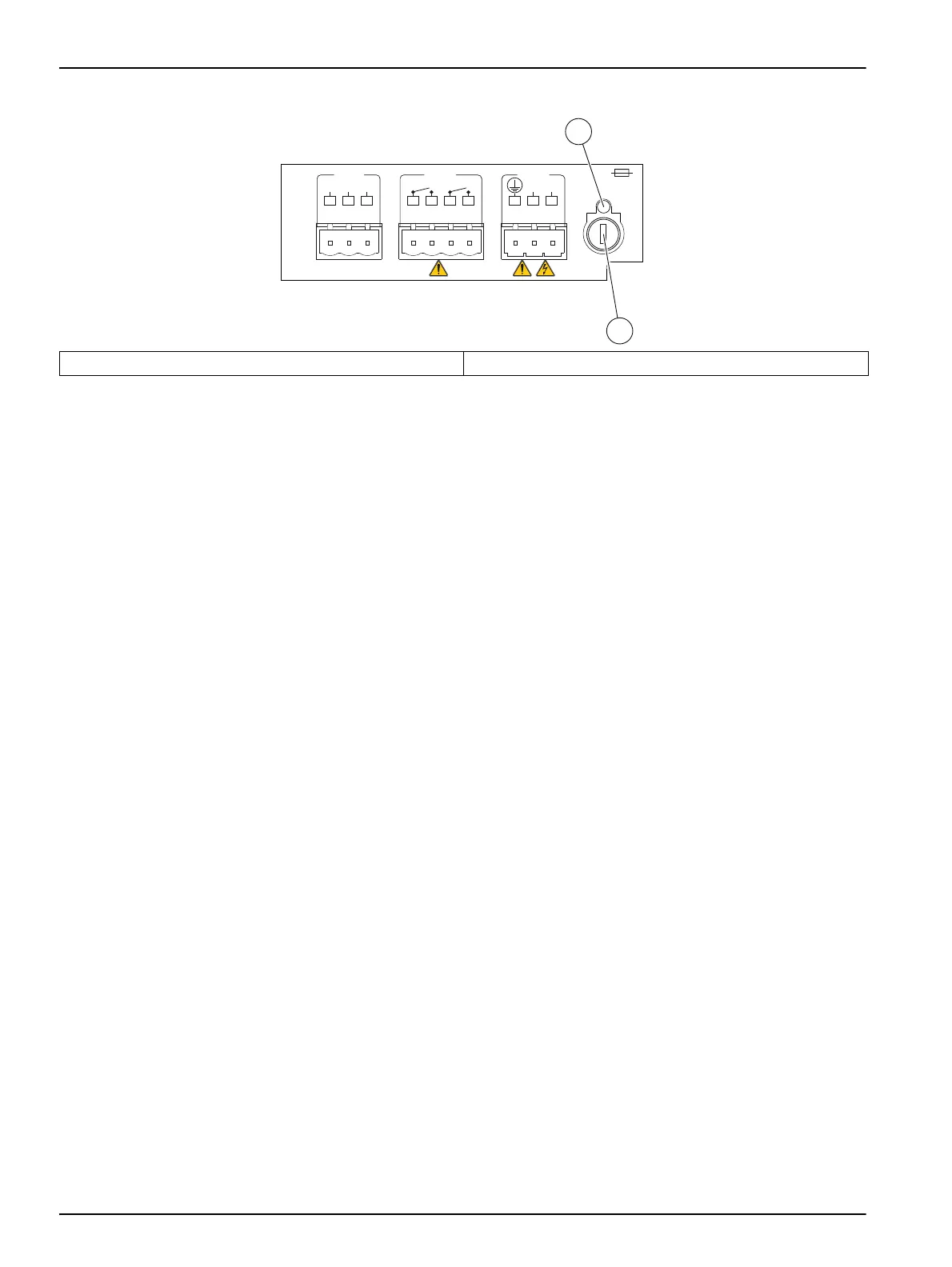

Figura 33 Cambio de fusible
6.3 Cable de alimentación del equipo
El cable de alimentación del equipo debe cumplir las normas CEI 60227 o CEI 60245 y
estar diseñado para soportar, al menos, una corriente de 0.5 A con una tensión de 265 V
6.4 Dispositivo de desconexión
En la instalación eléctrica donde se conecte el instrumento se debe poner un interruptor
automático que debe cumplir:
• Debe estar en la proximidad inmediata del equipo y debe ser fácilmente accesible
para el operador.
• Debe estar marcado como dispositivo de desconexión del equipo.
1 Indicador de fusible fundido 2 Fusible: desenroscar para sustituirlo
RS 232 Relays
NL
Mains
Fuse
110/230V: T100L 250V
24V: T500L 250V
8910
GND TxD RxD
Alarm Cleaning
123 4567
1
2
