Operación
2. Seleccionar el canal y confirmar.
3. Seleccionar RESET CALIBRACIÓN y confirmar.
Nota: Para medir es imprescindible efectuar una calibración con patrones o manual.
4.7.4 Medida
En pantalla aparece el valor del oxígeno disuelto en mg/L y la temperatura.
Reajuste de la temperatura, ver información detallada en 4.16, Pág. 55.
Medida de O.D. en % de saturación
Es necesario seleccionar en el programa las unidades adecuadas.
4.8 Canal O.D. (sensor óptico)
4.8.1 Conexiones

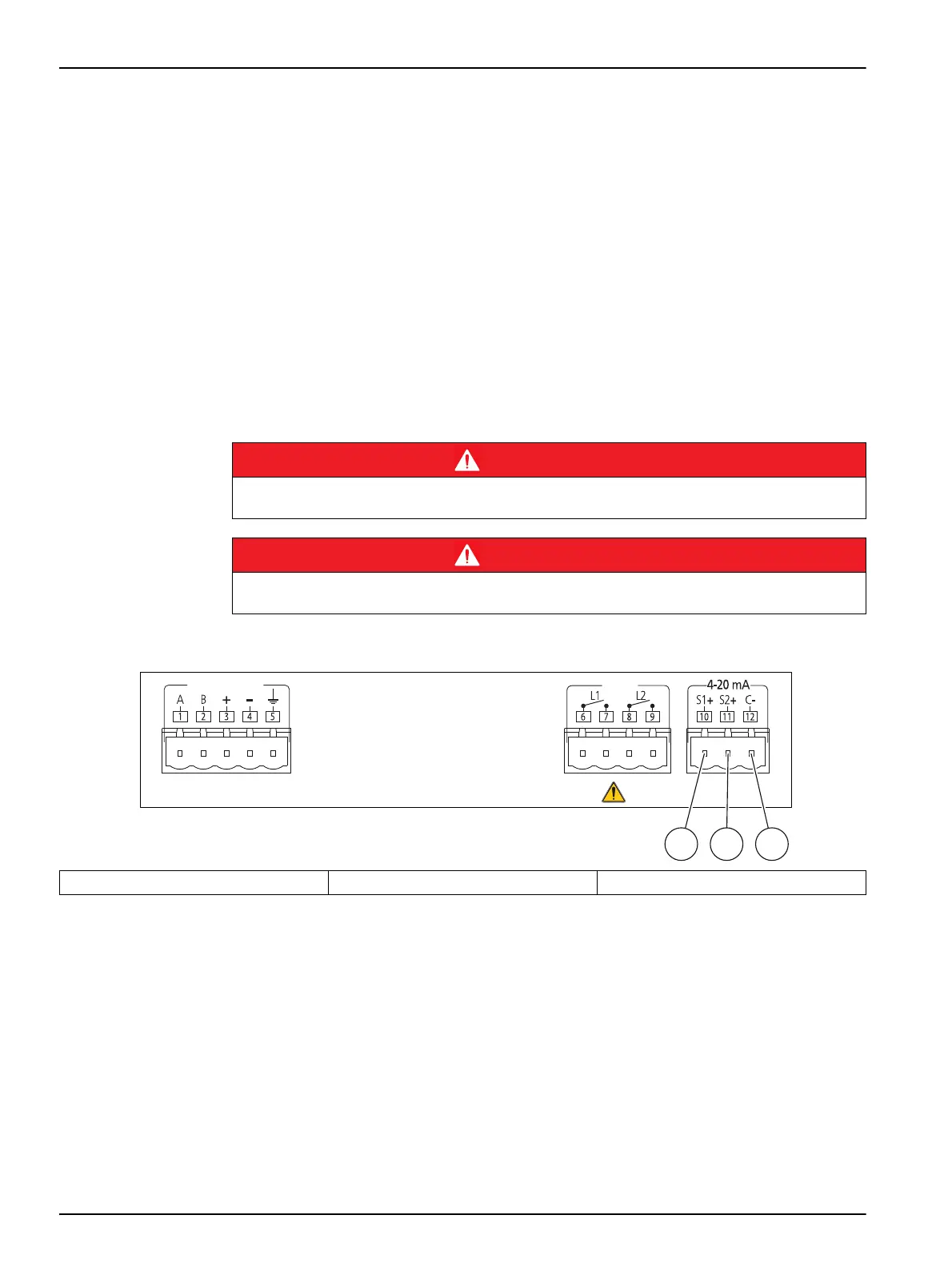

Figura 16 Canal OD (óptico)
Para la conexión del electrodo de OD (código 60 31) consultar la Figura 17.
PELIGRO
Mientras se efectúen conexiones eléctricas es necesario mantener el instrumento desconectado
de la red.
PELIGRO
Relés. Limitar la corriente a 3 A mediante el uso de un fusible. No conectar cables con una
tensión superior a 24 V
1 Oxigeno disuelto (OD) 2 Temperatura 3 Común
Relays
D.O.
(Optical)
DO Sensor (O)
1 2 3
