Operación
4. Seleccionar CONTROL LIMITE 1 o CONTROL LIMITE 2 y confirmar.
5. Introducir los valores para 4mA y 20 mA.
6. Seleccionar CONTINUAR para aceptar los valores.

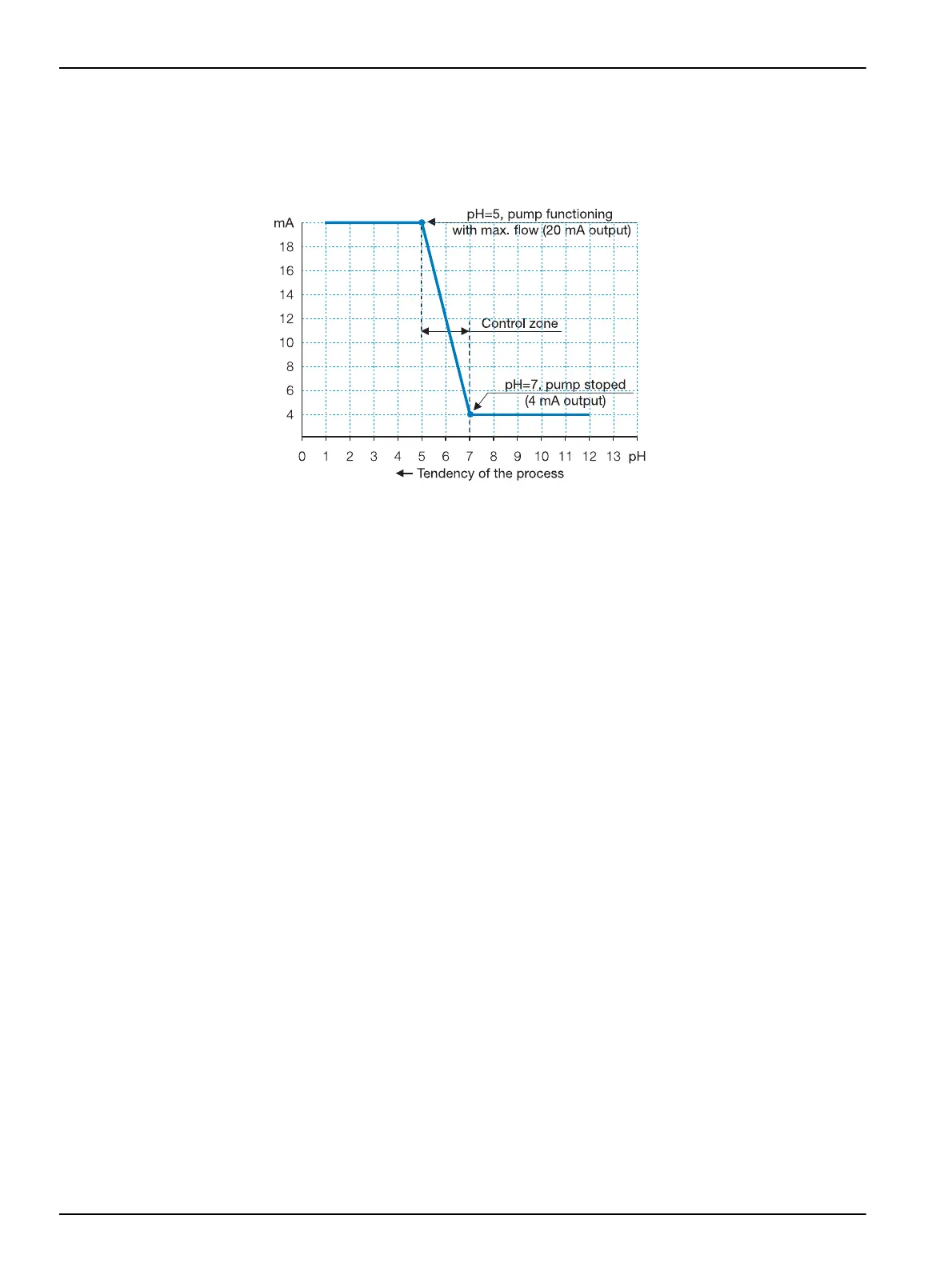

Figura 29 Ejemplo de programación de la salida 4-20 mA, control, para un canal de medida de pH
4 mA = pH 7. Bomba parada.
20 mA = pH 5. Bomba dispensando al máximo.
Notas importantes:
• Durante el tiempo de lavado y post-lavado el valor de la Salida 4-20 mA (control) no
• cambia.
• Durante la programación y calibración con patrones del canal correspondiente el valor
de la Salida 4-20 mA (control) pasa a 3 mA de forma automática.
• Si se selecciona control a través de la Salida 4-20 mA con dos límites, es posible
utilizar una salida 4-20 mA como registro y la otra como control.
4.15 Data Logger
4.15.1 Programación del Data Logger
La programación del Data Logger se efectúa en Configurar equipo, ver 4.4 Configurar el
instrumento, pág. 21.
1. Desde el menú principal seleccionar SISTEMA >DATA LOGGER. Confirmar.
2. Seleccionar una de las opciones:
• POR INTERVALO: El instrumento capturará según el intervalo programado.
Frecuencia máxima cada 10 segundos.
• POR EVENTO: El instrumento capturará para cada canal los datos que cumplan el
evento programado y con la frecuencia programada.
• POR ALARMA: El instrumento capturará cada vez que se produzca una situación
de alarma.
3. Seleccionar CONTINUAR para aceptar los valores.
