Operación
• De 22 mA fijos, por activación del relé de alarma.
1. Desde el menú principal seleccionar SISTEMA > PROGRAMAR CANAL. Confirmar.
2. Seleccionar el canal a programar y confirmar.
3. Seleccionar SALIDA 4-20 > REGISTRO y confirmar.
4. Introducir los valores para 4 mA y 20 mA.
5. Seleccionar CONTINUAR para aceptar los valores.

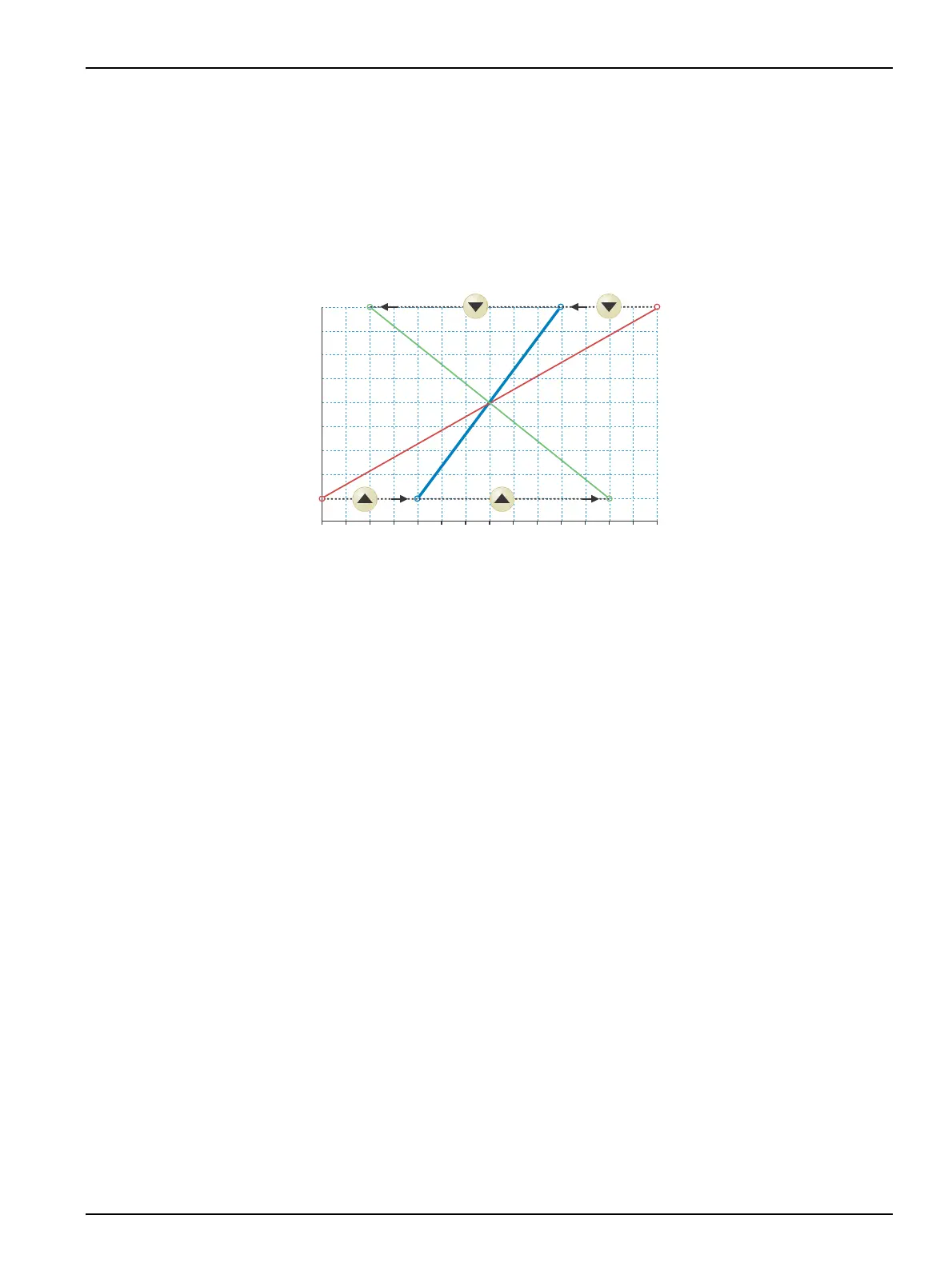

Figura 28 Ejemplo de programación de la salida 4-20 mA, registro, para un canal de medida de pH
a) programación de fábrica.
b) 4 mA: pH 4 y 20 mA: pH 10.
c) 4 mA: pH 12 y 20 mA: pH 2.
4.14.2 Programación como control (regulación)
Esta opción existe sólo cuando no se efectúa control con relés (ver programación de cada
canal específico).
Con las placas de medida de conductividad (44 20) oxígeno disuelto (44 30 y 44 40) y
cloro (44 50 y 44 60) sólo puede efectuarse regulación a través de la salida 4-20 mA del
parámetro medido, no de la temperatura. Con la placa para la medida de pH / mV / °C
puede efectuarse la regulación de cualquiera de los tres parámetros medidos.
La salida analógica proporciona 2 niveles de corriente distintos:
• De 4-20 mA para la regulación.
• De 3 mA fijos, cuando el instrumento se halla en suspenso (Hold).
La regulación a través del 4-20 se puede retardar un tiempo fijo tras la puesta en marcha
del equipo o tras la actuación de un Hold externo, ver “Retardo regulación” en 4.4.2
Modificación de la configuración, pág. 21.
Durante el tiempo de retardo aparecerá “L-H” en la pantalla de medida.
Durante un Hold externo aparecerá “L-OFF” en la pantalla de medida.
1. Desde el menú principal seleccionar SISTEMA > PROGRAMAR CANAL. Confirmar.
2. Seleccionar el canal a programar y confirmar.
3. Seleccionar SALIDA 4-20 > NO y confirmar.
Nota: El control a través de la Salida 4-20 mA sólo es posible si se selecciona NO en el Control con
relés.
4
0 1 2 3 4 5 6 7 8 9 10 11 12 13 pH
b c a
6
8
10
12
14
16
18
mA
