Instalación
3.3 Montaje en panel
Con el MULTIMETER 44 se suministran 4 adaptadores para la instalación en panel. Los
instrumentos en panel se instalan sin la tapa trasera.
1. Abra completamente la puerta transparente y tire para soltarla, ver Figura 4.
Nota: Asegúrese de no perder las bisagras negras de la puerta.
2. Desenrosque los cuatro tornillos y retire la tapa frontal, ver Figura 4.
3. Se requiere un hueco en el panel con las dimensiones indicadas en Figura 5.
4. Utilice los cuatro adaptadores para fijar el instrumento al panel.
5. Monte la puerta transparente.

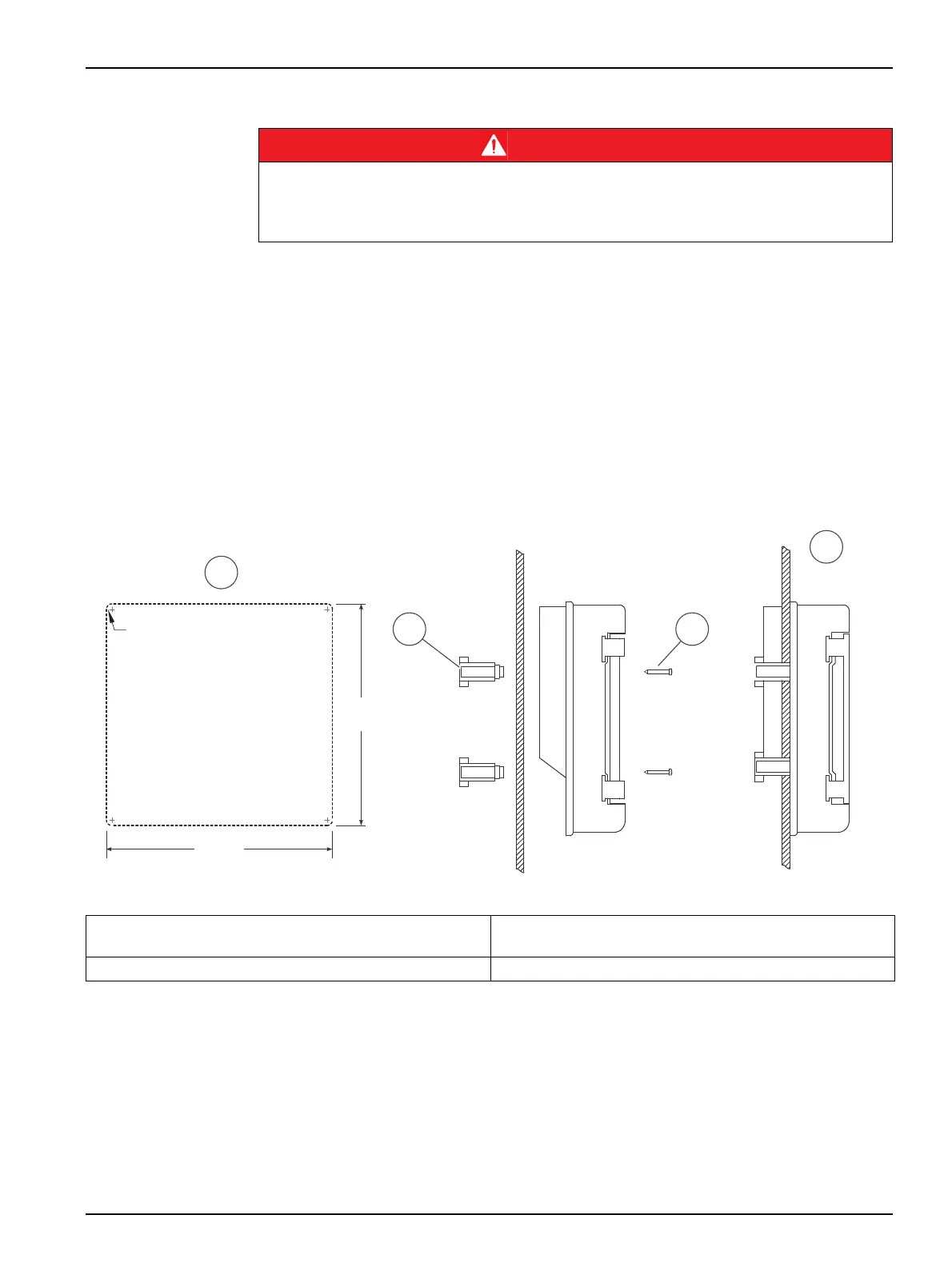

Figura 5 Montaje en panel
3.4 Conexiones
3.4.1 Información de seguridad
Durante el conexionado del instrumento se deben cumplir todas las recomendaciones de
seguridad que aparecen en este manual. Es necesario leer la información de seguridad
que aparece en la sección 2.1, pág. 7.
PELIGRO
El voltaje en las partes accesibles del instrumento puede resultar peligroso para la vida.
La protección IP 65 sólo se aplica a la parte frontal del instrumento (con la puerta cerrada y el
conector MP-5 cubierto). En la instalación en panel, la protección IP general del instrumento
dependerá del panel y la instalación.
1 Medidas para troquelar el panel donde se instalará el
instrumento.
3 Tornillos de la tapa frontal, ver Figura 4
2 Adaptadores para panel 4 Instrumento instalado
202 mm
R5 mm
[7.95 in]
206 mm
[8.11 in]
2 3
1
4
