14
Instalación

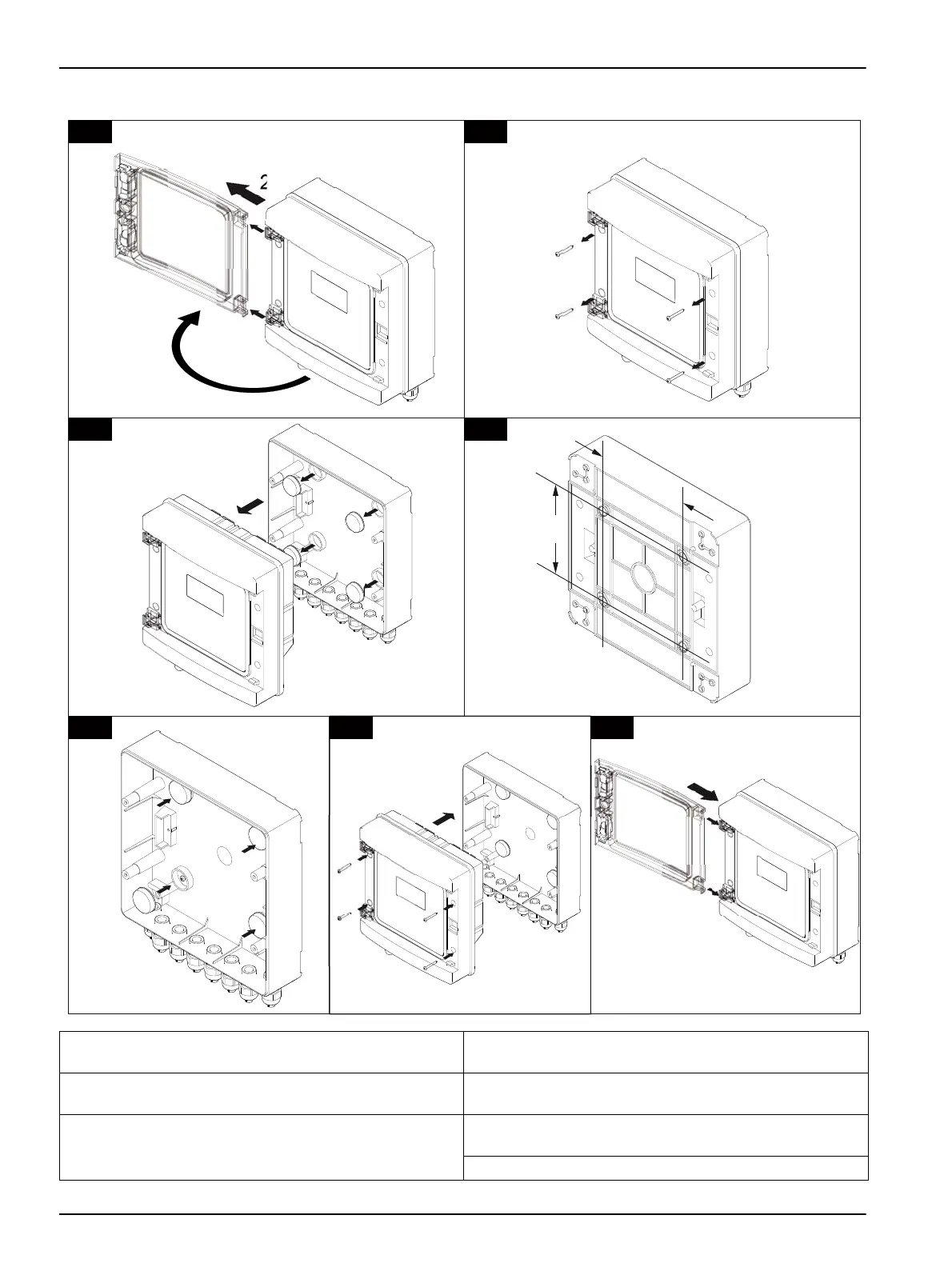

Figura 4 Montaje en pared
1 Abra completamente la puerta transparente y tire para
soltarla
4 Se requieren cuatro taladros realizados según las
dimensiones indicadas
2 Desenroscar los cuatro tornillos de la tapa frontal. 5 Fije la tapa trasera a la pared mediante 4 tornillos.
Coloque los tapones cubre-tornillos.
3 Retire la tapa posterior y los cuatro protectores de
tornillos
6 Monte la carcasa y rosque los cuatro tornillos de la tapa
frontal
7 Monte la puerta transparente
1
3
5 6 7
4
2
1
180°
2
115 mm
[4.52t in]
110 mm
[4.33 in]
