35
Operación

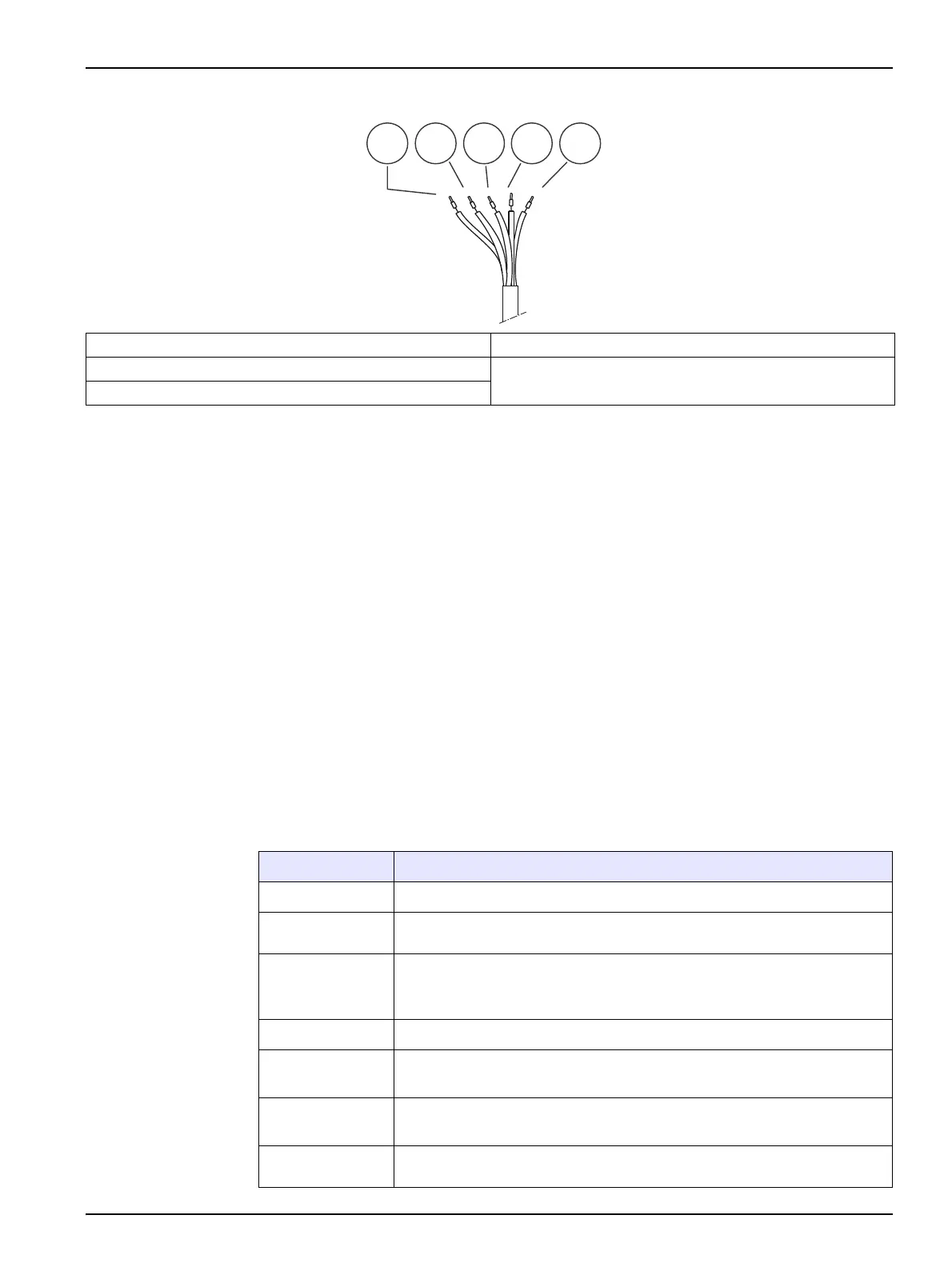

Figura 17 Conexión del electrodo de OD
4.8.2 Programación
El instrumento sale con la siguiente programación:
• Unidades medida: ppm.
• Datos sensor: reconocidos automáticamente tras la conexión.
• Relés de límite y alarma: inactivos.
• Salidas 4-20 mA de O.D. y de temperatura: inactivas.
• Hold. Último valor.
Para modificar la programación original y adaptarla a aplicaciones concretas:
Nota: Durante la programación, los relés del Canal correspondiente están desactivados. Las
Salidas 4-20 mA (registro) están en situación de Hold (21 mA o último valor).
1. Pulse ESC para acceder al MENÚ PRINCIPAL.
2. Introducir el código 100 y aceptar con OK
3. Seleccionar SISTEMA. Pulsar OK para confirmar.
4. Seleccionar PROGRAMAR CANAL y después el canal a configurar.
5. Seleccione y modifique las siguientes opciones:
1 Cable blanco: al borne 1 4 Cable negro: al borne 4
2 Cable verde: al borne 2 5 Metálico: al borne 5
3 Cable rojo: al borne 3
Opción Descripción
Unidades %, ppm o mg/L
Datos sensor
Datos enviados por el sensor de OD óptico conectado. El instrumento lo
reconoce de forma automática.
Control con relés
Selección del tipo de control y de los valores límite.
NO: indica que no hay control con relés.
Ver información detallada en 4.13, Pág. 50.
Alarma Alarma. Ver información detallada en 4.12, Pág. 49.
Salida 4-20 mA,
oxígeno disuelto
Salida 4-20 mA O.D. (oxígeno disuelto) Ver información detallada en 4.14,
Pág. 52.
Salida 4-20 mA,
º C
Salida 4-20 mA Temperatura. Ver información detallada en 4.14, Pág. 52.
Hold
Selección de la salida de corriente (registro) cuando el Canal seleccionado
está en situación de lavado, programación o calibración con patrones.
