17
Instalación

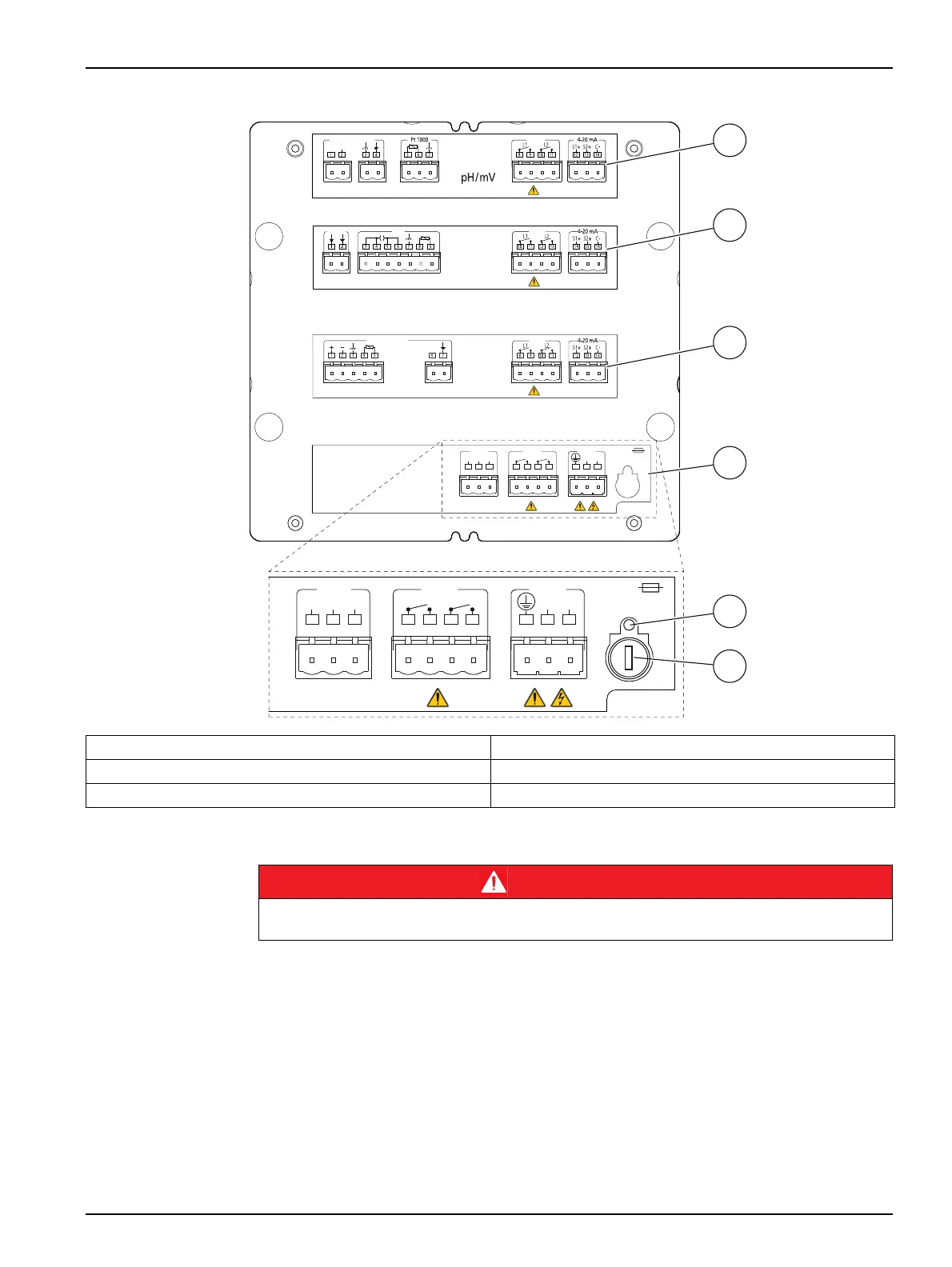

Figura 6 Vista interior. Conexiones
3.4.5 Protectores para contactos de conmutación
Los contactos de los relés están sometidos a erosión eléctrica. Las cargas inductivas y
capacitivas reducen especialmente la vida útil de los contactos. Para eliminar chispas y
arcos eléctricos, se usan componentes tales como combinaciones de resistencias y
condensadores (RC), resistencias no lineales, resistencias en serie y diodos.
1 Canal 1 4 Alimentación, relés y comunicaciones
2 Canal 2 5 Indicador de fusible fundido
3 Canal 3 6 Fusible
Ground
Relays
E.C.
(Conductivity)
RelayspH/mV Electrode
Signal
Cell
D.O.
(Membrane)
RS 232 Relays
NL
Mains
Fuse
110/230V: T100L 250V
24V: T500L 250V
8910
GND
TxD
RxD
Alarm Cleaning
123 4567
Relays
DO Sensor (M)
RS 232 Relays
NL
Mains
Fuse
110/230V: T100L 250V
24V: T500L 250V
8910
GND
TxD
RxD
Alarm Cleaning
123 4567
1
2
3
4
5
6
PELIGRO
Limitar la corriente de los relés a 3 A mediante el uso de un fusible. No conectar cables con una
tensión superior a 24 V.
