Operación

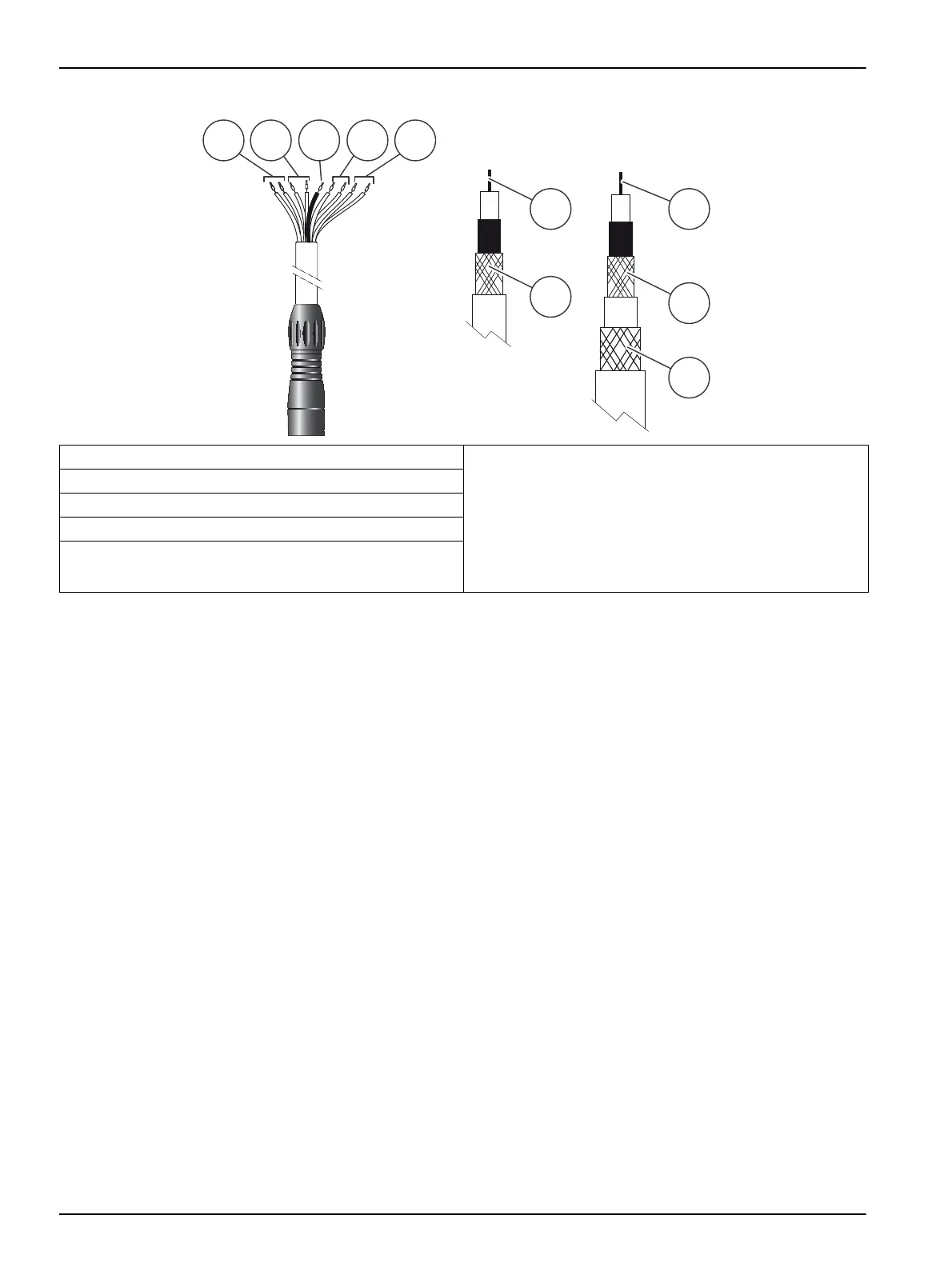

Figura 19 Conexión del electrodo de cloro galvánico
Instalación del sensor de cloro
Para un correcto funcionamiento del sensor de cloro galvánico, código 53 59, debe
instalarse como se indica en la Figura 20.
Notas importantes:
• El sensor se suministra con unos ml de alcohol y agua en el interior. Esto mejora la
respuesta del electrodo.
• Retirar los tapones de los rácores de conexión con cuidado para evitar verter el
líquido.
• En el interior de la cámara hay 50 perlas de vidrio. En caso de desmontar el sensor
tener la precaución de no perderlas.
1 Cable gris y rojo: al borne 1 Conexiones para electrodo Redox (mV):
6 Cable coaxial: al borne 7
7 Cable coaxial: al borne 8
8 Cable triaxial: al borne 7
9 Cable triaxial: al borne 8
10 Cable triaxial: al borne 9
2 Cable verde y azul: al borne 2
3 Cable negro: al borne 3
4 Cable blanco y marrón: al borne 4
5 Cable rosa y amarillo: al borne 5
