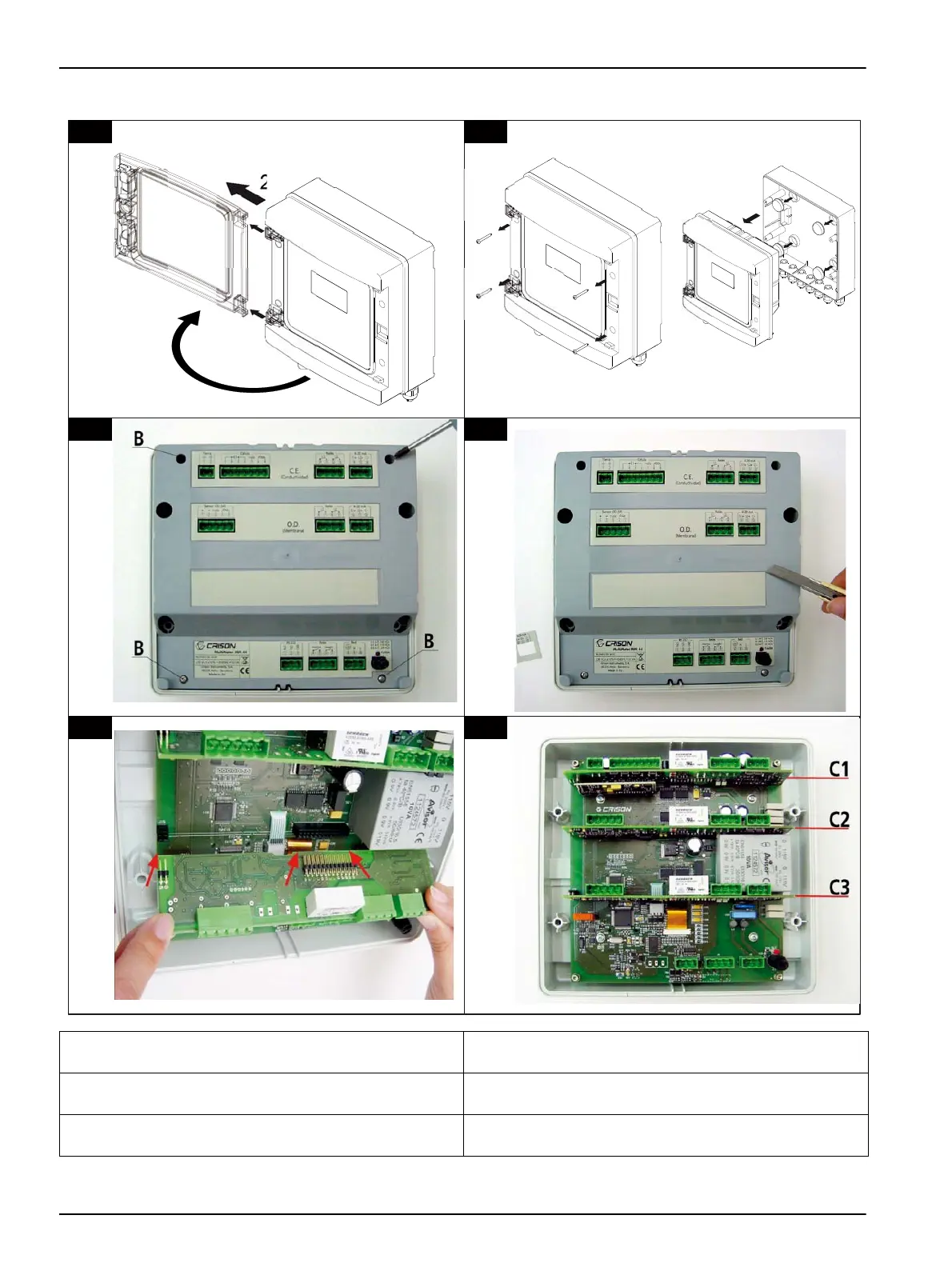

Figura 34 Instalación de placa de medida
1 Abra la puerta transparente y retírela del instrumento. 4 Retire la etiqueta de la cubierta posterior y coloque la
etiqueta correspondiente al nuevo canal.
2 Afloje los 4 tornillos para quitar la parte frontal del
instrumento
5 Inserte los conectores de la nueva tarjeta en la placa
base y presione
3 Afloje los 4 tornillos “B” para retirar la cubierta posterior
del instrumento.
6 Vista interna del instrumento después de la instalación
del tercer canal
