Cuppone Evolution DG - Diagnostica; Trouble Shooting; Diagnose; Diagnostic

160418AR03-Manuale EV-DG-CD.doc 04/2016 44

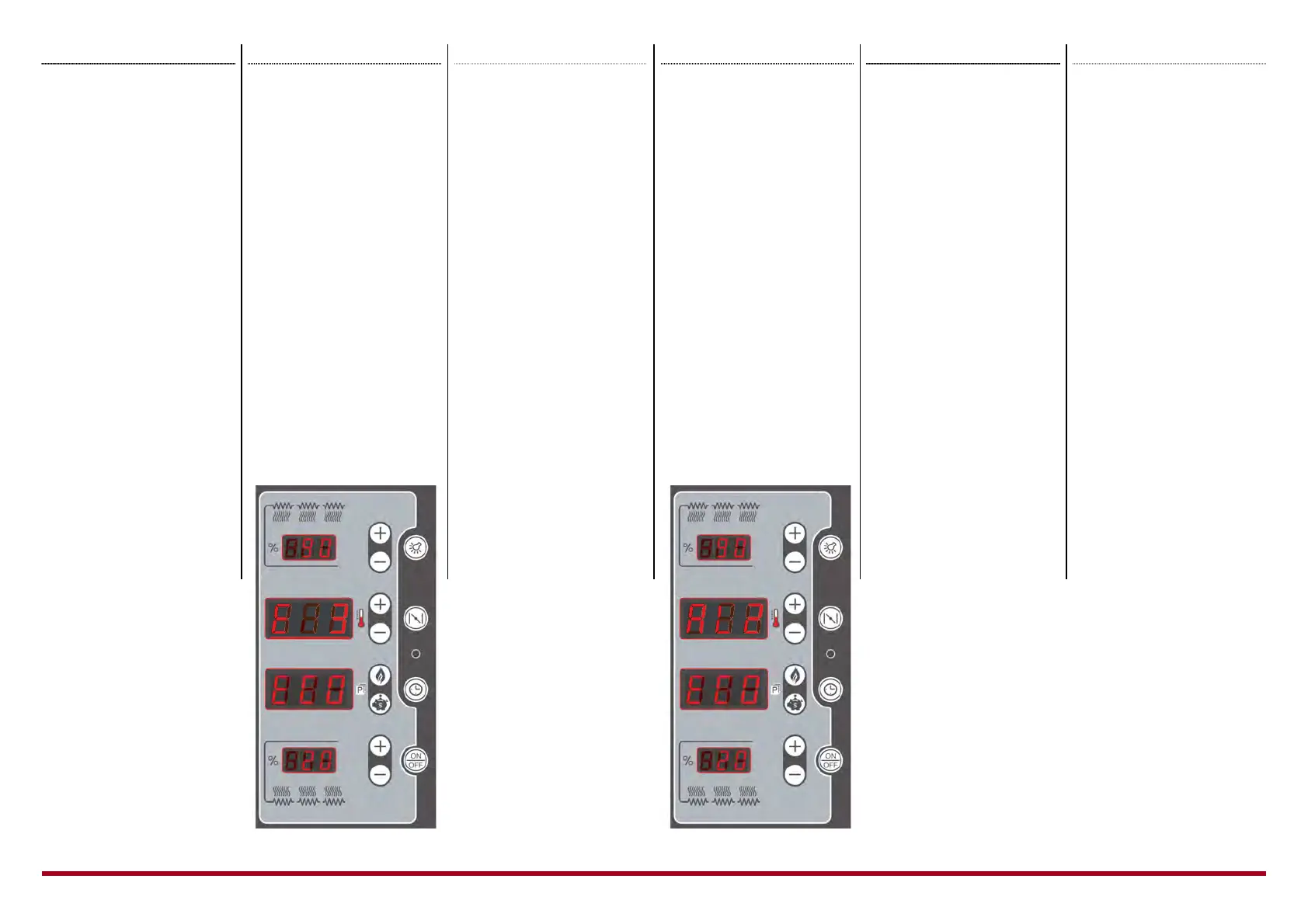

Diagnostica
Nel caso di guasti o
malfunzionamenti il display (11)
della scheda possono
visualizzare i seguenti messaggi
di errore:
1. “E_1” :termocoppia resistenze
scollegata.
2. “E_2” :sonda per la
misurazione della temperatura
della scheda guasta.
3. “E_3” :sonda per la
misurazione della temperatura
del giunto freddo guasta.
4. “AL1” :preallarme di
temperatura elevata sulla scheda
di controllo.
5. “AL2” :preallarme di
temperatura elevata sul giunto
freddo.
NOTA:
“E” il forno si spegne.
“AL” il forno continua a
funzionare.
Trouble shooting
In the event of a fault or
malfunction,the following error
messageswill appear on the
board display (11):
1. “E_1” :temperature probe
cooking chamber failure.
2. “E_2” :temperature probe
power board failure.
3. “E_3” :temperature probe cold
junction board failure.
4. “AL1” :temperature probe
power board.
5. “AL2” :temperature probe
cold junction board.
NOTE:
“E” oven turns off.
“AL” oven continues cooking.
Diagnose
Bei Ausfall oder Fehlfunktion
können die folgenden
Fehlermeldungen angezeigt
werden (11):
1. “E1” auf dem Display
“2”:Thermoelement der
Heizwiderständenicht
angeschlossen.
2. “E2” auf dem Display
“2”:Temperaturfühler der Platine
defekt.
3. “E3” auf dem Display
“2”:Temperaturfühler defekt.
4. “AL1” auf dem Display
“2”:Frühwarnung bei erhöhter
Temperaturauf der
Kontrollplatine,.
5. “AL2” auf dem Display
“2”:Frühwarnung bei erhöhter
Temperatur.
HINWEIS:
“E” : der Ofen schaltet sich aus.
“AL” : der Ofen läuft weiterhin.
Diagnostic
En cas de panne ou de
dysfonctionnements, le afficheur
(11) dela carte peuvent afficher
les messages d’erreur suivants :
1. “E_1” :thermocouple des
résistances débranché.
2. “E_2” :sonde pour mesurer la
température de la carte en
panne.
3. “E_3” :sonde pour mesurer la
température du joint froid en
panne.
4. “AL1” :pré-alarme de
température élevée sur la carte
de contrôle.
5. “AL2” :pré-alarme de
température élevée sur le joint
froid.
REMARQUE :
“E” : le four s’éteint.
“AL” : le four continue à
fonctionner
Diagnóstico
En caso de averías o fallos de
funcionamiento, la pantalla (11)
dela tarjeta pueden mostrar los
siguientes mensajes de error:
1. “E_1” :termopar de las
resistencias desconectado.
2. “E_2” :sonda de medición de
la temperaturade la tarjeta
averiada.
3. “E_3” :sonda de medición de
la temperaturade la junta fría
averiada.
4. “AL1” :prealarma de alta
temperatura enla tarjeta de
control.
5. “AL2” :prealarma de alta
temperatura enla junta fría.
NOTA:
“E” : el horno se apaga.
“AL” : el horno sigue
funcionando.
Диагностика
В случае неисправностей
илисбоев, на дисплеях (11)
платымогут быть отображены
следу-ющие сообщения
ошибки:
1. “E_1” :термопара
нагревательных эле-ментов
отсоединена.
2. “E_2” :датчик для
измерения темпера-туры
платы неисправен.
3. “E_3” :датчик для
измерения темпе-ратуры
холодного
соединениянеисправен.
4. “AL1” предварительный
аварийный сигнал повышенной
температуры на силовой
плате.
5. “AL2” : аварийный
аварийный сигнал повышенной
темпе-
ратуры на контрольной плате.
ПРИМЕЧАНИЕ:
“E” : печь выключается.
“AL” : печь продолжает
работать.
