Daikin FTXC71BV1B Installation Manual

5-2

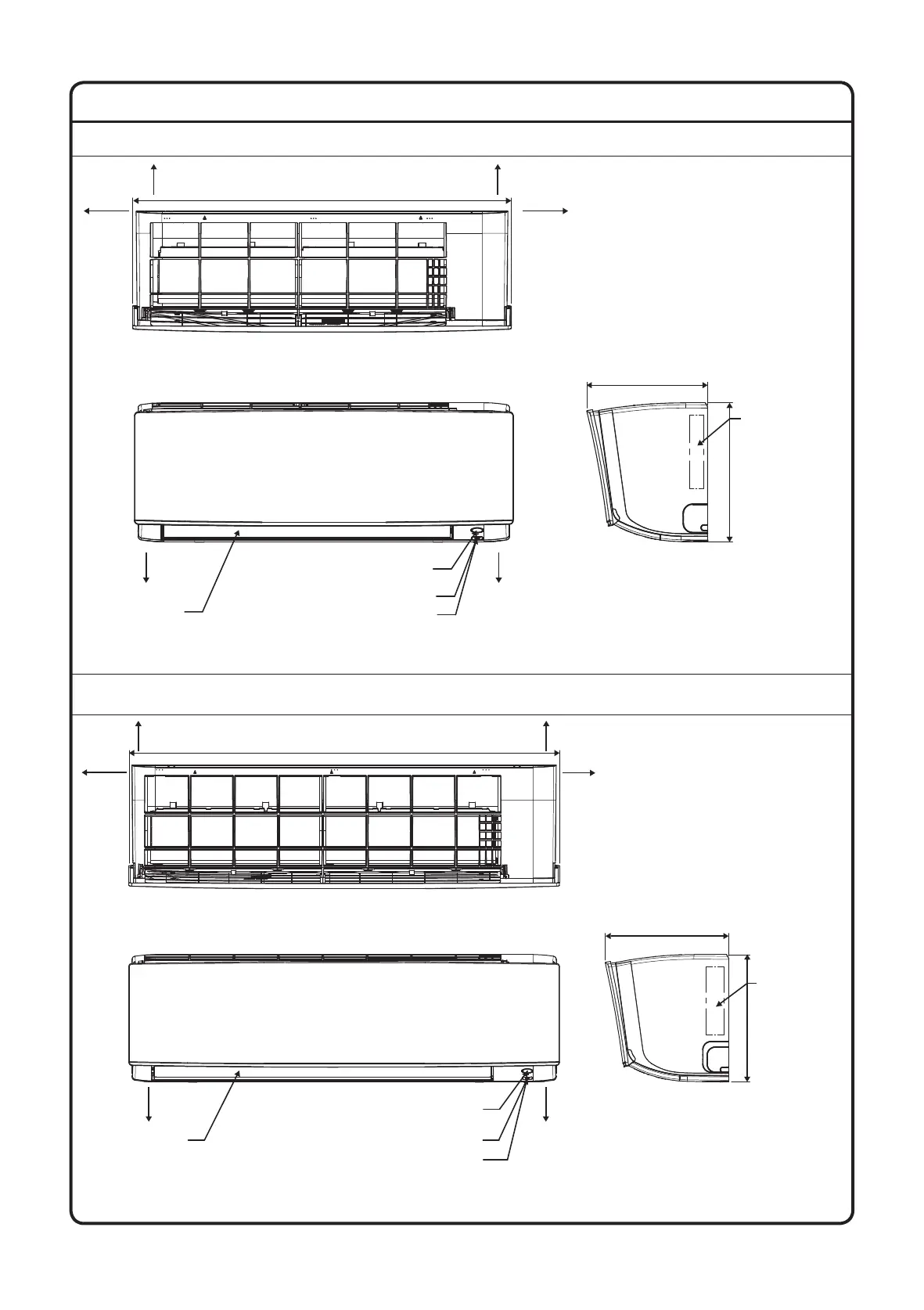

DIMENSION EXTÉRIEURE
UNITÉ INTÉRIEURE FTXC20/25/35/50
Toutes les dimensions sont données en mm
ARRIÈRE ARRIÈRE
785
DROITE
VUE DE DESSUS
BAS
UNITÉ INTÉRIEURE
INTERRUPTEUR DE SUR-ARRÊT
SIGNAL DE RÉCEPTION
THERMISTOR DE
TEMPÉRATURE DE LA PIÈCE
GAUCHE
CAPOT
AMOVIBLE
VUE DE DEVANT
VUE LATÉRALE
250
288
PLAQUE
SIGNALÉTIQUE
DU MODÈLE
UNITÉ INTÉRIEURE FTXC60/71
BAS
Toutes les dimensions sont données en mm
ARRIÈRE ARRIÈRE
1005
DROITE
VUE DE DESSUS
BAS
UNITÉ INTÉRIEURE
INTERRUPTEUR DE SUR-ARRÊT
SIGNAL DE RÉCEPTION
THERMISTOR DE
TEMPÉRATURE DE LA PIÈCE
GAUCHE
CAPOT
AMOVIBLE
VUE DE DEVANT
VUE LATÉRALE
288
297
PLAQUE
SIGNALÉTIQUE
DU MODÈLE
