8-17
Еλληνικă

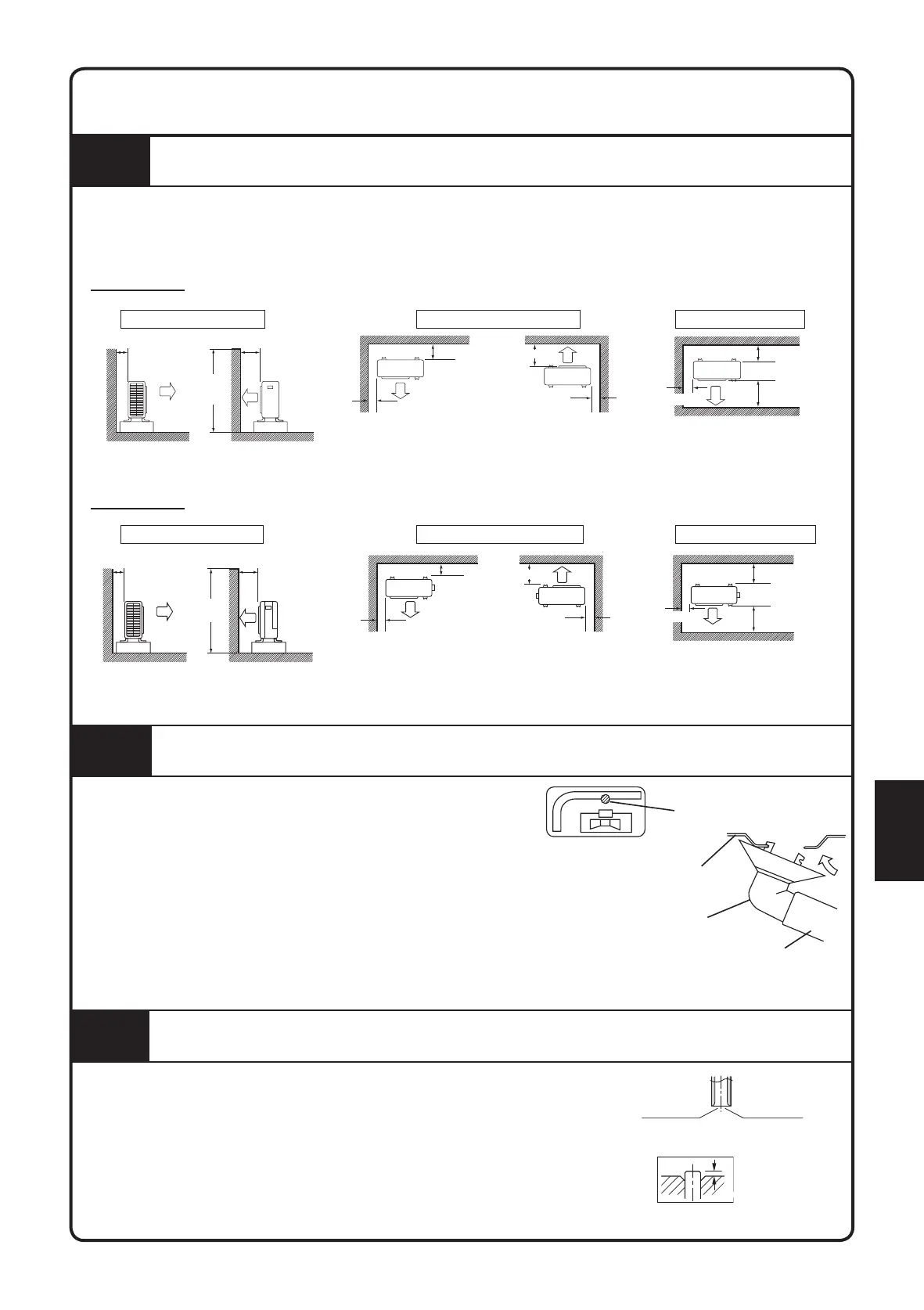

ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
1
ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
• Όταν ένας τοίχος ή άλλο εμπόδιο βρίσκεται στη διαδρομή της ροής εισαγωγής ή εξαγωγής αέρα της εξωτερικής
μονάδας, ακολουθήστε τις παρακάτω οδηγίες εγκατάστασης.
• Για οποιοδήποτε από τα παρακάτω σχέδια εγκατάστασης, το ύψος τοίχου στην πλευρά της εξάτμισης πρέπει να είναι
1200mm ή λιγότερο.
2
ΕΡΓΑΣΙΑ ΣΤΡΑΓΓΙΣΗΣ
Εργασια στραγγισης. (Μόνο μοντέλο αντλίας θερμότητας)
1) Χρησιμοποιήστε την υποδοχή αποστράγγισης για αποστράγγιση.
2) Εάν η θύρα αποστράγγισης καλύπτεται από βάση στήριξης ή το
δάπεδο, τοποθετήστε βάσεις ποδιών τουλάχιστον 30mm (1-3/16")
κάτω από τα πόδια της εξωτερικής μονάδας.
3) Σε κρύες περιοχές, μην χρησιμοποιείτε σωλήνα αποστράγγισης με
την εξωτερική μονάδα.
(Διαφορετικά, το νερό
μπορεί να παγώσει, μειώνοντας την απόδοση
θέρμανσης.)
Στην πλευρά του τοίχου
Στην πλευρά του τοίχου
Τοίχος, και στις δύο πλευρές
Τοίχος, και στις δύο πλευρές
Τοίχος, τρεις πλευρές
Τοίχος, τρεις πλευρές
Περισσότερο από 50
Περισσότερο από 100
Περισσότερο
από 50
Περισσότερο
από 50
Περισσότερο
από 50
Περισσότερο
από 50
Περισσότερο
από 50
Περισσότερο
από 50
Περισσότερο από 100
Περισσότερο από 350
Περισσότερο
από 100
Περισσότερο
από 100
Περισσότερο
από
150
Περισσότερο
από
350
Περισσότερο
από 150
Περισσότερο
από 100
Περισσότερο
από 300
Περισσότερο
από 350
ΟΨΗ ΑΠΟΤ Ο ΠΛΑΙ
ΟΨΗ ΑΠΟΤ Ο ΠΛΑΙ
ΚΑΤΟΨΗ
ΚΑΤΟΨΗ
ΚΑΤΟΨΗ
ΚΑΤΟΨΗ
1200
ή από
1200
ή από
RXC20/25/35
RXC50/60/71
Οπή αδειάσματος νερού
Κάτω πλαίσιο
Υποδοχή αποστράγγισης
Σωλήνας (αγοράζεται χωριστά,
εσωτερική διάμετρος 5/8"(16mm))
1) Κόψτε το άκρο του σωλήνα με ένα κόφτη σωλήνων.
2) Αφαιρέστε τα ρινίσματα με την επιφάνεια κοπής να κοιτάζει προς τα
κάτω, έτσι ώστε τα ρινίσματα να μην μπουν στο σωλήνα.
3) Τοποθετήστε το παξιμάδι στο σωλήνα.
4) Κάντε συγκόλληση του σωλήνα.
5) Βεβαιωθείτε ότι η συγκόλληση έγινε σωστά.
3
ΚΑΥΣΗ ΑΚΡΟΥ ΣΩΛΗΝΑ
Κόψτε ακριβώς στη
σωστή γωνία.
Συγκόλληση
Ρυθμίστε ακριβώς στη θέση που φαίνεται παρακάτω.
Αφαιρέστε τα
ρινίσματα.
Διάκενο
A
