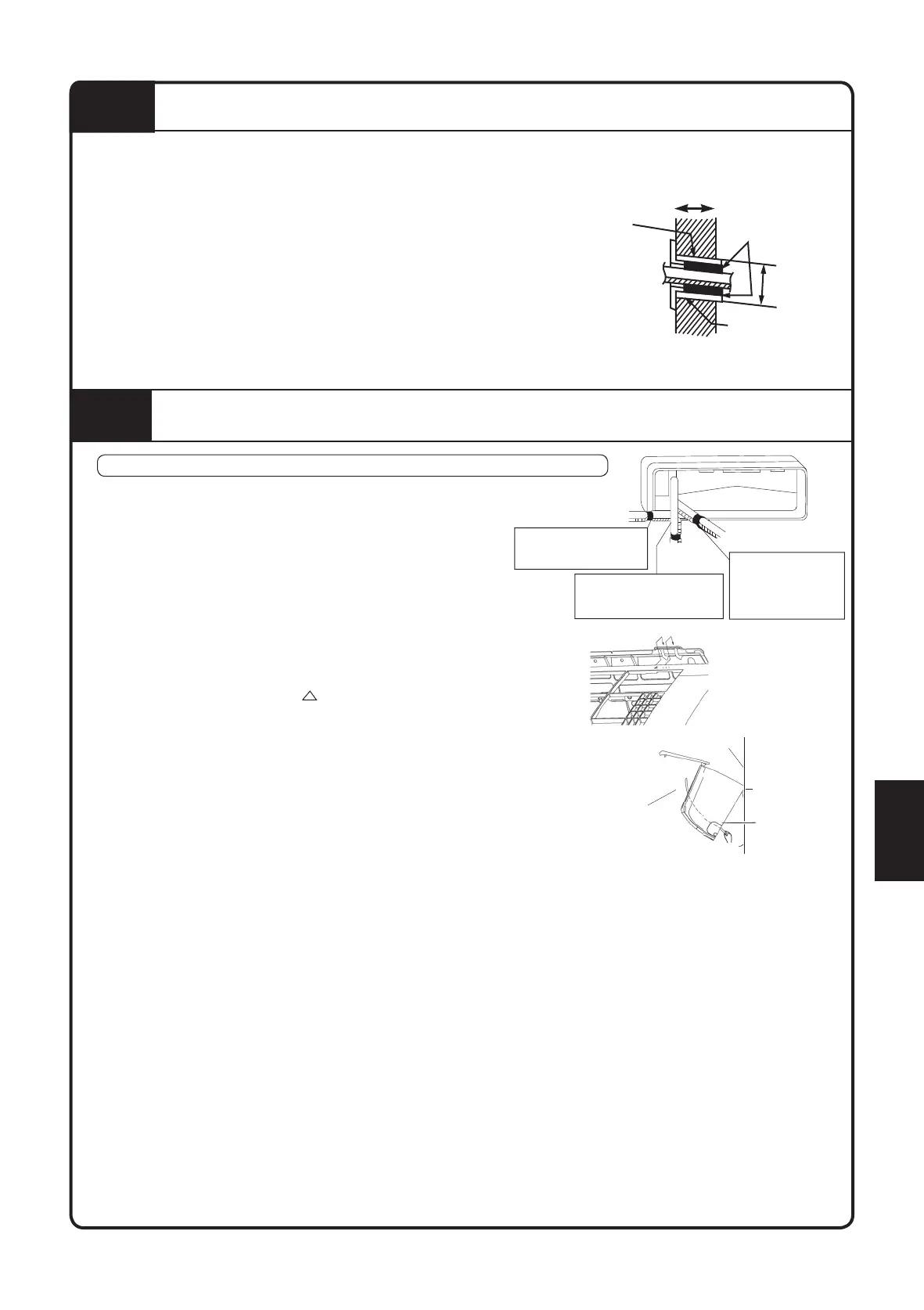

ΔΙΑΝΟΙΞΗ ΤΡΥΠΑΣ ΣΤΟΝ ΤΟΙΧΟ ΚΑΙ ΕΠΙΤΟΙΧΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΑ
• Για τοίχους που περιέχουν μεταλλικό σκελετό ή μεταλλική σανίδα, χρησιμοποιήστε έναν σωλήνα τοίχου και κάλυμμα
τοίχου στην τρύπα τροφοδοσίας για να αποφύγετε πιθανή θερμότητα, ηλεκτροπληξία ή πυρκαγιά.
• Συσφίξτε τα κενά γύρω από τους σωλήνες με υλικό στεγανοποίησης για να αποτρέψετε τη διαρροή νερού.
1) Ανοίξτε μια τρύπα τροφοδοσίας 65mm στον τοίχο
με κλίση προς τα
κάτω προς τα έξω.
2) Τοποθετήστε ένα σωλήνα τοίχου μέσα στην οπή.
3) Τοποθετήστε ένα κάλυμμα τοίχου στο σωλήνα τοίχου.
4) AΜετά την ολοκλήρωση των σωληνώσεων ψυκτικού, της
καλωδίωσης και των σωληνώσεων αποστράγγισης, καλύψτε το κενό
του σωλήνα με στόκο.
Ενσωματωμένος
σωλήνας τοίχου
(Παροχή πεδίου)
Τσιμέντο (στόκος)
(Παροχή πεδίου)
Μέσα
Έξω
Ενσωματωμένος
σωλήνας τοίχου
(Παροχή πεδίου)
Ø 65
Κάλυμμα εσοχής
τοίχου
(Παροχή πεδίου)
3
ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Σωληνώσεις δεξιάς πλευράς, δεξιάς πίσω πλευράς, ή κ΄τω δεξιάς πλευράς.
1) Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στην
κάτω πλευρά των σωλήνων ψυκτικού, με κολλητική
ταινία βινυλίου.
2) Τυλίξτε τους σωλήνες ψυκτικού και τον σωλήνα αποστράγγισης
μαζί με τη μονωτική ταινία .
3) Περάστε τον εύκαμπτο σωλήνα αποστράγγισης και τους σωλήνες
ψυκτικού μέσω της οπής στον τοίχο και, στη συνέχεια, ασφαλίστε
την εσωτερική
μονάδα στα άγκιστρα της πλάκας στήριξης ,
χρησιμοποιώντας τις ενδείξεις
στην κορυφή της εσωτερικής μονάδας
ως οδηγό.
4) Ανοίξτε το μπροστινό πίνακα και, στη συνέχεια, ανοίξτε το καπάκι
σέρβις. (Ανατρέξτε στις συμβουλές εγκατάστασης.)
5) Περάστε το καλώδιο των μονάδων από την εξωτερική μονάδα μέσω της
τρύπας τροφοδοσίας και στη συνέχεια στο πίσω μέρος της εσωτερικής
μονάδας. Τραβήξτε τα μέσα από την
μπροστινή πλευρά. Λυγίστε τα
άκρα των καλωδίων προς τα επάνω για ευκολότερη εργασία. (Εάν τα
άκρα των καλωδίων μεταξύ των μονάδων πρόκειται να γυμνωθούν,
συνδέστε τα άκρα του σύρματος με κολλητική ταινία.)
6) Πιέστε το κάτω πλαίσιο της εσωτερικής μονάδας με τα δύο χέρια
για να την τοποθετήσετε στα άγκιστρα της
πλάκας στήριξης
. Βεβαιωθείτε ότι τα καλώδια δεν μαγκώνουν στην άκρη της
εσωτερικής μονάδας.
Σωληνώσεις δεξιάς
πίσω πλευράς
Πλάκα συναρμολόγησης
Πλάκα
συναρμολόγησης
Κρεμάστε το άγκιστρο της
εσωτερικής μονάδας εδώ.
Καλώδια μεταξύ
των μονάδων
Οδηγός
καλωδίωσης
Κατά την
απογύμνωση των
άκρων του καλωδίου
μεταξύ των μονάδων,
ενώστε τα άκρα των
συρμάτων με τη
μονωτική ταινία .
Σωληνώσεις δεξιάς πλευράς
Σωληνώσεις
κάτω δεξιά
πλευράς
Συνδέστε το σωλήνα
ψυκτικού και τον
εύκαμπτο σωλήνα
αποστράγγισης με τη
μονωτική ταινία
.
Αφαιρέστε το κάλυμμα
των σωληνώσεων για τις
σωληνώσεις κάτω δεξιά
Αφαιρέστε το κάλυμμα
των σωληνώσεων για
τις σωληνώσεις δεξιά
