3-17
Deutsch

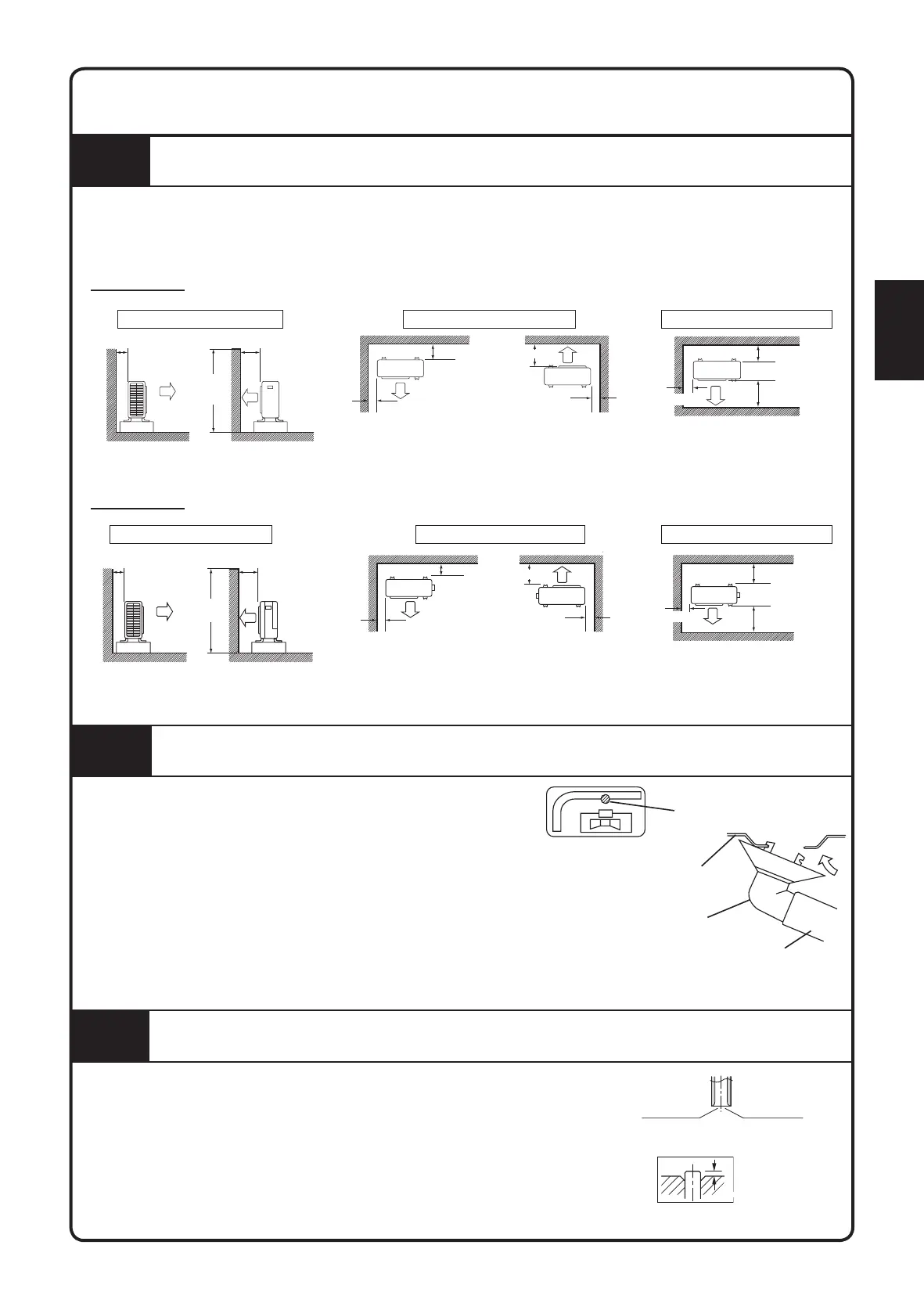

LEITFADEN FÜR DIE AUSSENINSTALLATION
1
INSTALLIEREN DER AUSSENEINHEIT
• Sollte sich eine Wand oder ein anderes Hindernis im Ansaug- oder Abluftstrom der Außeneinheit befinden, folgen Sie
den nachfolgenden Anweisungen für die Installation.
• Bei einem der folgenden Installationsbeispiele muss die Wandhöhe auf der Abluftseite 1200mm oder weniger betragen.
2
ABLAUFARBEITEN
Ablaufarbeiten. (Nur Wärmepumpeneinheit)
1) Verwenden Sie für die Drainage einen Ablaufstopfen.
2) Wann immer der Ablaufanschluss von einer Montagebasis oder einer
Bodenfläche abgedeckt wird, müssen Sie zusätzliche Trägerfüße von
mindestens 30mm (1-3/16”) Höhe unter den Füßen der Außeneinheit
anbringen.
3) Verwenden Sie in kalter Umgebung keinen Ablaufschlauch für die
Außeneinheit. (Andernfalls kann das ablaufen Wasser gefrieren und
die Heizleistung beeinträchtigen.)
Einer Wandseite zugewandt
Einer Wandseite zugewandt
Zwei Wandseiten zugewandt
Zwei Wandseiten zugewandt
Drei Wandseiten zugewandt
Drei Wandseiten zugewandt
Mehr als 50
Mehr als 100
Mehr als
50
Mehr als
50
Mehr als
50
Mehr als
50
Mehr als
50
Mehr als
50
Mehr als 100
Mehr als 350
Mehr als
100
Mehr als
100
Mehr als
150
Mehr als
350
Mehr als 150
Mehr als 100
Mehr als 300
Mehr als 350
Seitenansicht
Seitenansicht
Draufsicht
Draufsicht
Draufsicht
Draufsicht
1200
oder als
1200
oder als
RXC20/25/35
RXC50/60/71
Loch für ablaufendes Wasser
Bodenrahmen
Ablaufstutzen
Schlauch (im Handel erhältlich,
Innendurchmesser 5/8” (16mm))
1) Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2) Grate mit der Schnittfläche nach unten entfernen, damit die Späne nicht
in das Rohr gelangen.
3) Setzen Sie die Konusmutter in das Rohr ein.
4) Weiten Sie das Rohr auf.
5) Vergewissern Sie sich, dass das Aufweiten ordnungsgemäß
durchgeführt wurde.
3
AUFWEITEN DES ROHRENDES
(Schneiden Sie exakt
im rechten Winkel ab.)
Aufweiten
Positionieren Sie es genau an der nachfolgenden Position.
Grate entfernen.
Die
A
