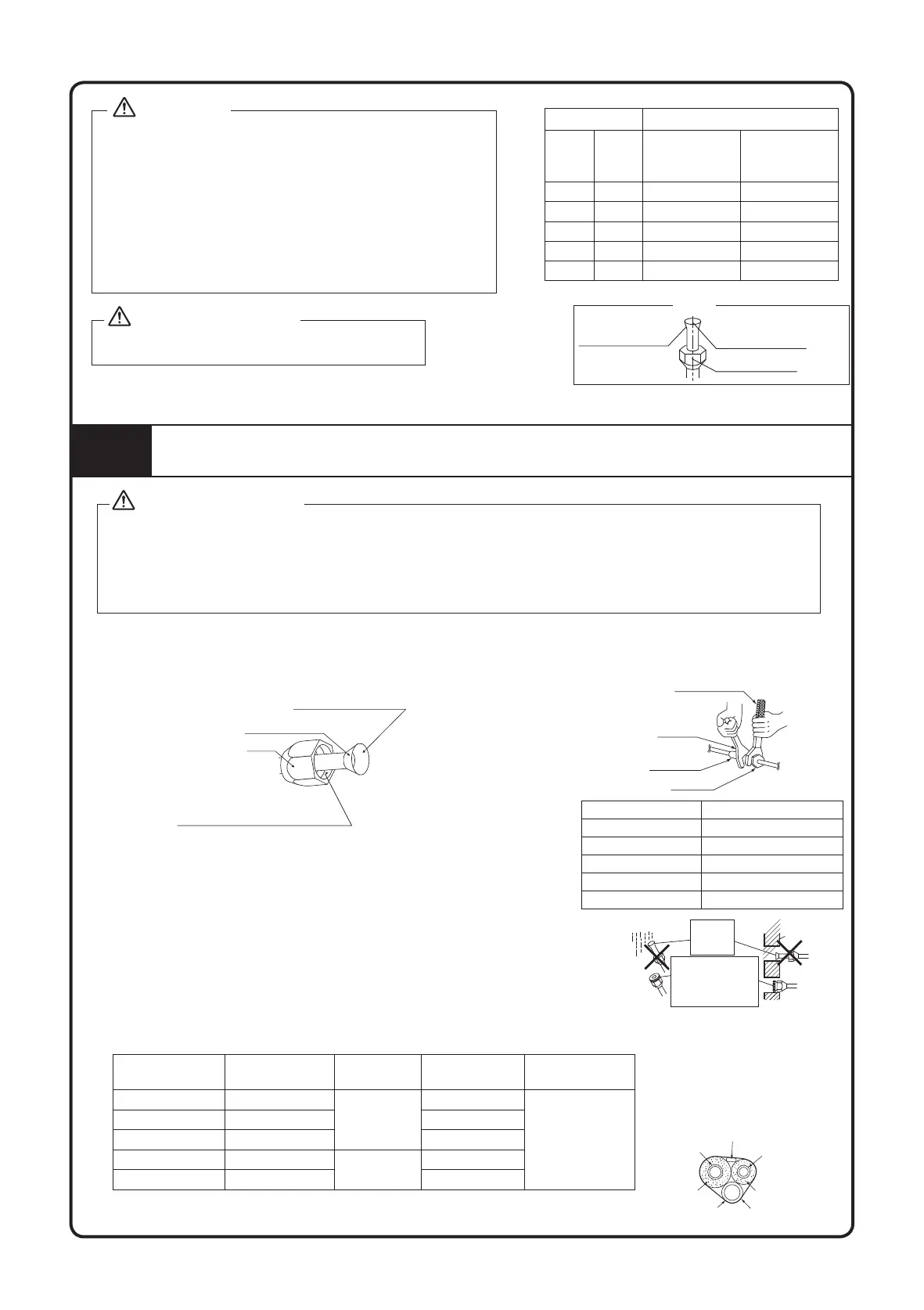

3-18
• Verwenden Sie auf dem aufgeweiteten Abschnitt kein Mineralöl.
• Verhindern Sie, dass Mineralöl in das System gelangt, da dies die
Lebensdauer der Einheiten verringern würde.
• Verwenden Sie niemals Rohrleitungen, die bereits für frühere
Installationen verwendet wurden.
• Verwenden Sie nur Teile, die mit der Einheit bereitgestellt wurden.
• Installieren Sie an dieser R32-Einheit niemals einen Trockner, um
deren Lebensdauer zu garantieren.
• Das Trocknungsmaterial kann sich auflösen und das System
beschädigen.
• Unvollständiges Aufweiten kann einen Kältemittelaustritt zur Folge
haben.
WARNUNG
Verwenden Sie keine bereits verwendeten
Verbindungen.
VORSICHTSHINWEIS
4
KÄLTEMITTELROHRLEITUNGEN
1) Verwenden Sie die an der Haupteinheit befestigte Konusmutter. (Um zu verhindern, dass die Konusmutter bedingt durch
Alterung zerbricht.)
2) Um ein Austreten von Gas zu verhindern, darf nur Kühlöl auf die innere Oberfläche der Aufweitung auftragen werden.
(Kühlöl für R32 verwenden.)
3) Für das Festziehen der Konusmuttern muss ein Drehmomentschlüssel verwendet werden, um eine Beschädigung der
Konusmuttern und Gasleckagen zu vermeiden.
VORSICHTSHINWEIS
Richten Sie die Zentren der beiden Aufweitungen aneinander aus und ziehen Sie die Konusmuttern mittels 3 oder 4
Umdrehungen von Hand fest. Ziehen Sie sie anschließend mit dem Drehmomentschlüssel fest an.
1. Vorsichtsmaßnahmen bei der Handhabung von Rohrleitungen
1) Schützen Sie das offene Ende des Rohres vor Staub und Feuchtigkeit.
2) Alle Rohrbögen müssen so sanft wie möglich hergestellt werden.
3) Verwenden Sie zum Biegen einen Rohrbieger.
2. Auswahl von Kupfer- und Wärmedämmmaterialien
Achten Sie bei der Verwendung von handelsüblichen Kupferrohren und
-armaturen auf die folgenden Punkte:
1) Isolationsmaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/(mh•°C)
Die Oberflächentemperatur der Kältemittelgasleitung erreicht maximal 110°C.
Wählen Sie Wärmeisolationsmaterialien aus, die diese Temperatur aushalten.
2) Achten Sie darauf, sowohl die Gas- als auch die Flüssigkeitsleitung zu isolieren und die folgenden Räume für
die Isolation zu gewährleisten.
Rohrleitungsgröße,
mm (in)
Minimaler
Biegeradius
Dicke der
Rohrleitungen
Größe der
Wärmeisolierung
Dicke der
Wärmedämmung
6,40 (1/4") 30mm oder mehr
0,8mm
(C1220T-O)
I.D. 8-10mm
10mm Min.
9,52 (3/8") 30mm oder mehr I.D. 12-15mm
12,70 (1/2") 40mm oder mehr I.D. 14-16mm
15,88 (5/8") 50mm oder mehr
1,0mm
(C1220T-O)
I.D. 16-20mm
19,05 (3/4") 50mm oder mehr I.D. 20-24mm
3) Verwenden Sie separate Wärmeisolierungsrohre für Gas- und
Flüssigkältemittelrohre.
Ø Schlauch, D A (mm)
Zoll
mm Imperial
(Flügelmutter-
Typ)
Starr
(Kupplungstyp)
1/4" 6,40 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15
,
88
2,2 1,7
3/4" 19
,
05
2,5 2,0
Die innere Oberfläche
der Aufweitung muss
fehlstellenfrei sein
Das Rohrende muss
gleichmäßig in einem perfekten
Kreis aufgeweitet sein.
Stellen Sie sicher, dass die
Konusmutter montiert wurde.
Prüfen
[Öl auftragen]
Tragen Sie Kühlöl auf die innere
Oberfläche der Aufweitung auf.
Tragen Sie kein Kühlöl auf die äußere
Oberfläche auf.
Tragen Sie kein Kühlöl auf die
Konusmutter auf, um ein Anziehen mit
übermäßigem Drehmoment zu vermeiden.
Konusmutter
[Anziehen]
Drehmomentschlüssel
Schlüssel
Rohrkupplung
Konusmutter
Wand
Regen
Achten
Sie darauf,
eine Kappe
vorzusehen.
Sollte keine Aufweitungskappe
vorhanden sein, decken Sie
die Aufweitungsmündung mit
Klebeband ab, um Schmutz
oder Wasser draußen zu
halten.
Rohrgröße, mm (in) Drehmoment, Nm/(ft-lb)
6,40 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)
Draht zwischen den Einheiten
Ablaufschlauch
Flüssigkeitsseitig
Gasseitig
Abschlussklebeband
Gasleitung
Flüssigkeitsrohr
