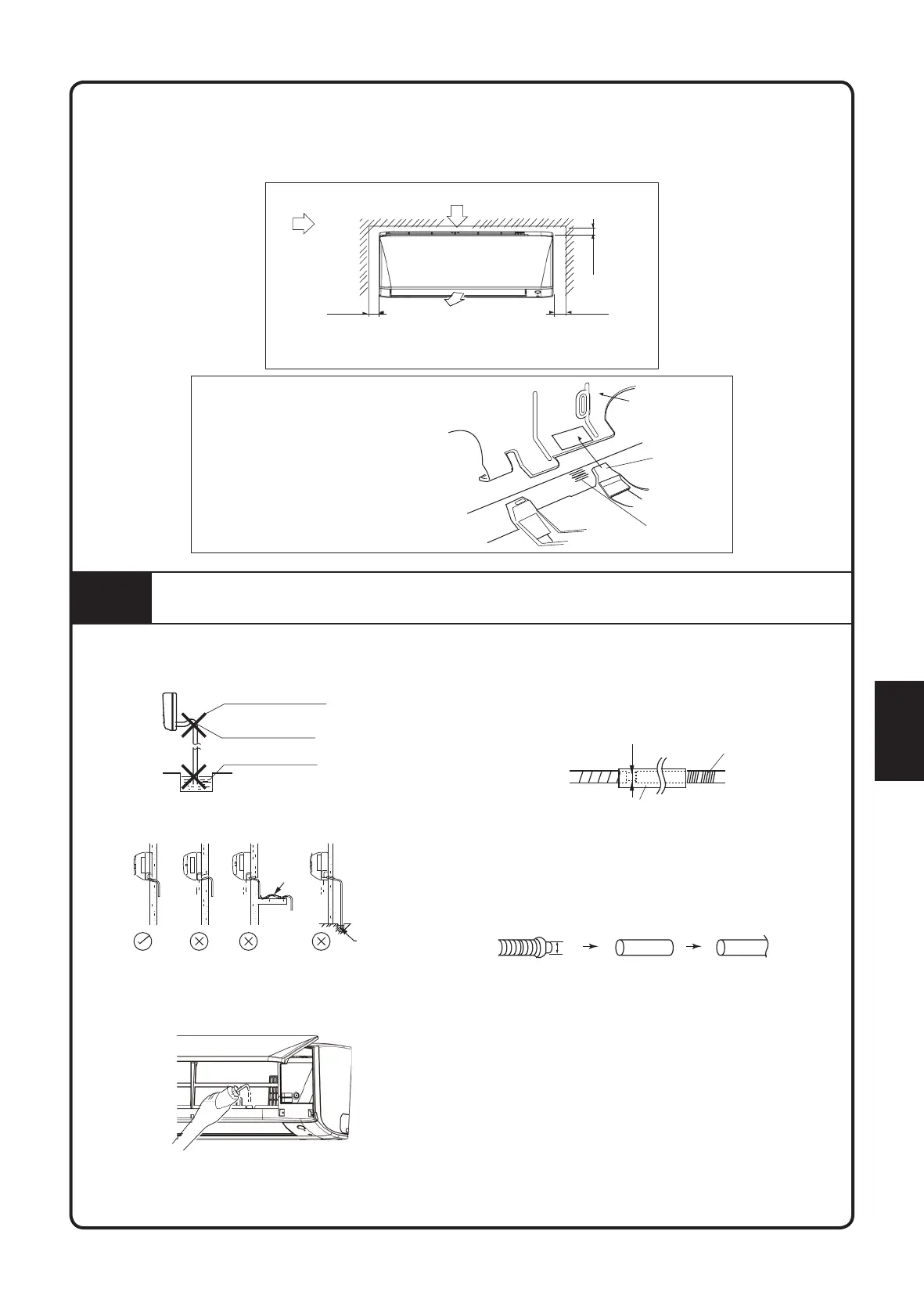

Внутренний блок должен быть установлен так, чтобы предотвратить смешение выпускаемого холодного
воздуха и возвращаемого горячего воздуха. Соблюдайте установочные зазоры, показанные на рисунке.
Не устанавливайте внутреннее устройство в место, где на него могут воздействовать прямые солнечные
лучи. Это место должно подходить для труб и дренажа и находиться вдали от дверей и окон.
Возвращаемый воздух
Требуемое место
мин. 50
мин. 50
мин. 55
(Место для
обслуживания)
(Место для
обслуживания)
(Место для
работы)
Поток
воздуха
(внутренний)
Все размеры указаны в мм
Крепление внутреннего блока
Зацепите крепления нижней рамы на
монтажной пластине
.
Снятие внутреннего блока.
Приподнимите отмеченную область
(в нижней части передней решетки),
чтобы освободить защелки.
Пластина
для монтажа
Нижняя
рамка
Знак (сзади)
Нижняя
рамка
Передняя
решетка
4
СЛИВНЫЕ ТРУБЫ
• Подсоедините сливной шланг, как описано ниже.
Сливной шланг должен
быть наклонен вниз.
Не допускается
использование ловушек.
Не опускайте конец
шланга в воду.
• Слив воды
Утечка
воды
Утечка
воды
Утечка
воды
Удержание
воды
Слив
НеверноНеверноНеверноВерно
Конец
опущен
в воду
• Снимите воздушные фильтры и налейте немного
воды в сливной поддон, чтобы убедиться, что вода
течет свободно.
• Если сливной шланг требуется нарастить,
приобретите дополнительный шланг. Необходимо
обеспечить теплоизоляцию части дополнительного
шланга, которая будет проходить в помещении.
Сливной шланг
внутреннего блока
φ16
Дополнительный шланг для
наращивания
Трубка теплоизоляции
(полевая поставка)
• При подключении труб из жесткого ПВХ
(номинальный диаметр 16 мм) напрямую
к сливному шлангу, который подключен к
внутреннему блоку, следует использовать любой
имеющийся в продаже стык для слива в качестве
соединения (номинальный диаметр 16 мм).
φ16
Сливной шланг
поставляется
в комплекте
с внутренним
блоком
разъем
(номинальный
диаметр 16 мм)
поливиниловая труба
(диаметр 16 мм)
