6-11
Türkçe

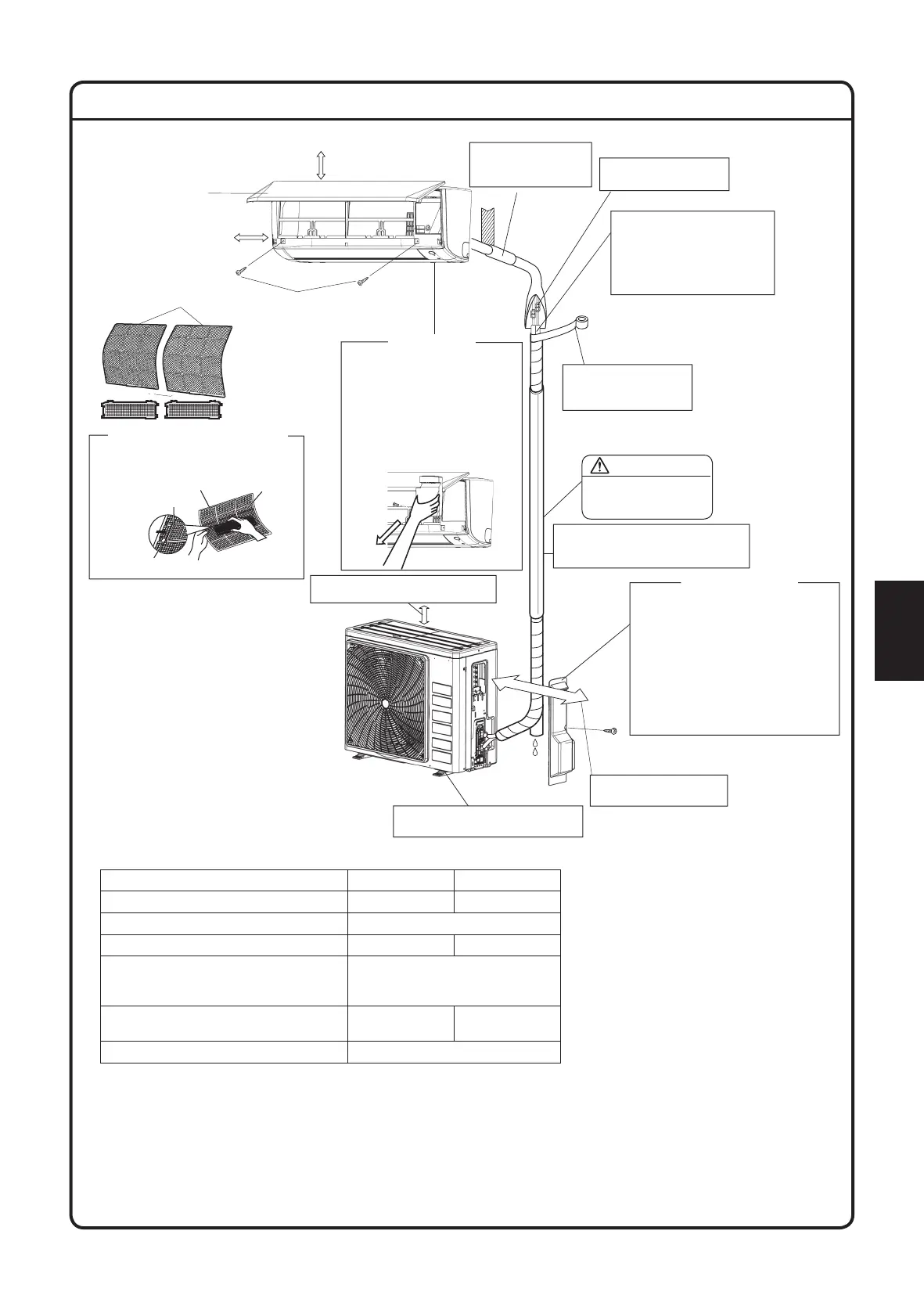

İÇ MEKAN/DIŞ MEKAN ÜNİTESİ KURULUM ÇİZİMLERİ
500mm from wall
Duvarlardan 500mm
Servis kapağı çıkartılabilir
Açma yöntemi
1) Servis kapağı vidalarını
sökün
2) Servis kapağını ok
yönünde çaprazlama bir
şekilde aşağı doğru çekin.
3) Aşağı çekin.
Tavandan en az
55mm uzakta
Boru deliği açıklığını
macun ile sızdırmaz
hale getirin.
İç mekanlarda havşalı
bağlantı kurulmalıdır
Termal yalıtım borusunu
uygun bir uzunlukta kesin ve
bir bant ile sararak yalıtım
borusunun kesme çizgisinde
herhangi bir açıklık
kalmadığından emin olun.
Yalıtım borusunu finiş
bandıyla alttan üste
doğru sarın.
Soğutma maddesi boruları fiziksel
hasardan korunmalıdır. Plastik
kapak veya dengini monte edin.
İKAZ
Boru uzunluğunu 3
metre ile 30 metre
arasında ayarlayın.
Borular ve elektrik
bakımı için alan bırakın.
Ünitenin düşme tehlikesi olan
yerlerde ayak cıvataları kullanın.
Tavan yüzeyinin altında 300mm
kadar çalışma alanı bırakın.
Hava filtreleri
Ön panel
Hava filtreleri
Filtre çerçevesi
Tırnak
Titanyum apatit koku
giderici filtre
Titanyum apatit koku giderici filtre (2)
Vidalar
(M4 x 12L)
(Her iki tarafta da)
duvarlardan 50mm
veya daha uzakta.
Kesme valfi kapağı nasıl sökülür.
• Kesme valfi kapağındaki vidayı
sökün.
• Çıkarmak için kapağı aşağı
doğru kaydırın.
Kesme valfi kapağı nasıl takılır.
• Kesme valfi kapağının üst
kısmını monte etmek için dış
mekan ünitesine yerleştirin.
• Vidaları sıkın.
Kesme valfi kapağı
Servis kapağı
RXC20/25/35 RXC50/60/71
Maks. İzin verilebilir borulama uzunluğu 20m 30m
Min. İzin verilebilir borulama uzunluğu** 3m
Maks. İzin verilebilir borulama yüksekliği 15m 20m
Uzunluğu 7,5 metreyi aşan soğutma
maddesi borusu için gereken ilave
soğutma maddesi*
17g/m
Gaz borusu
3/8 inç
(9,52mm)
1/2 inç
(12,7mm)
Sıvı borusu 1/4 inç (6,4mm)
*
Uygun miktarda ilave soğutma sıvısı eklediğinizden emin olun.
Bunu yapmamanız halinde performansta düşüş görülebilir.
** Dış mekan ünitesinden gelen sesi ve titreşimi önlemek için önerilen en kısa boru uzunluğu 10 ft (3 metre).
(Mekanik gürültü ve titreşim ünitenin nasıl monte edildiğine ve kullanoldığı ortama bağlı olarak ortaya çıkabilir).
