Daikin FTXC71BV1B Installation Manual

6-12

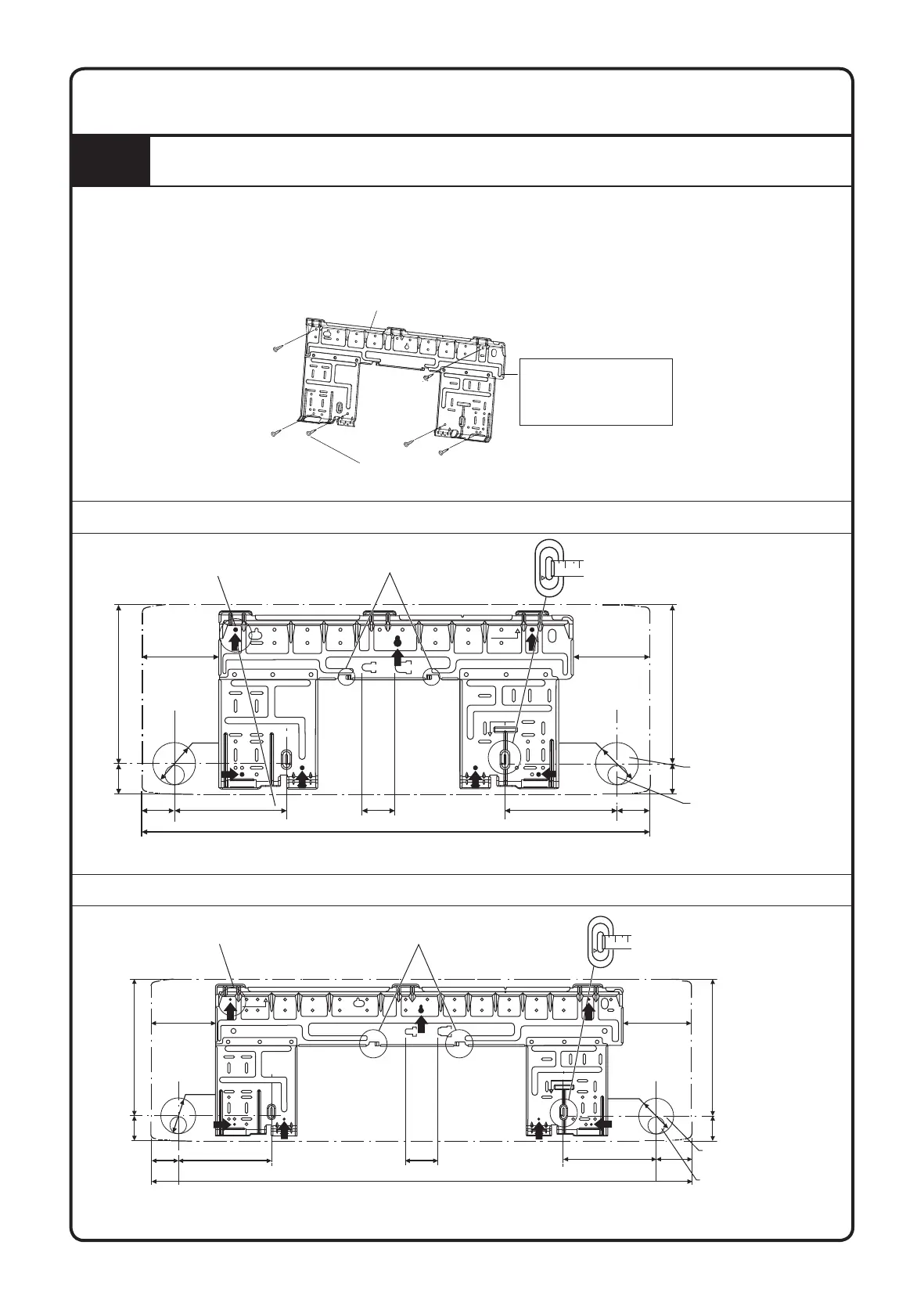

İÇ MEKAN KURULUM KILAVUZU
1
MONTAJ LEVHASININ KURULUMU
• Montaj levhası iç mekan ünitesinin ağırlığını destekleyebilecek bir duvara monte edilmelidir.
1) Montaj plakasını duvara geçici olarak sabitleyin, panelin tamamen hizalandığından emin olun ve duvardaki delme
noktalarını işaretleyin.
2) Montaj levhasını vidalarla duvara sabitleyin.
Önerilen montaj levhası tutma noktaları ve boyutları
 Montaj levhası
sabitleme vidası
 montaj levhası iç
mekan ünitesinin ağırlığını
destekleyebilecek bir
duvara monte edilmelidir.
 Montaj levhası
İÇ MEKAN ÜNİTESİ FTXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170 055.94
49.5170
46.4 241.6
117
Ø 65
Ø 65
Önerilen montaj levhası tutma
noktaları (toplam 7 nokta)
Bu tırnakların üzerine bir
tesviye aleti yerleştirin.
Gösterildiği gibi bir çelik
metre kullanın.
Çelik metrenin ucunu 
konumuna yerleştirin
Duvardan geçen delik
Ø 65mm
Tahliye hortumu konumu
Birim: mm
Tüm boyutlar mm türündedir
İÇ MEKAN ÜNİTESİ FTXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5170
Ø 65
Önerilen montaj levhası tutma
noktaları (toplam 7 nokta)
Bu tırnakların üzerine bir
tesviye aleti yerleştirin.
Gösterildiği gibi bir çelik
metre kullanın.
Çelik metrenin ucunu

konumuna yerleştirin
Duvardan geçen delik
Ø 65mm
Tahliye hortumu konumu
Birim: mm
Tüm boyutlar mm türündedir
