11-16
5

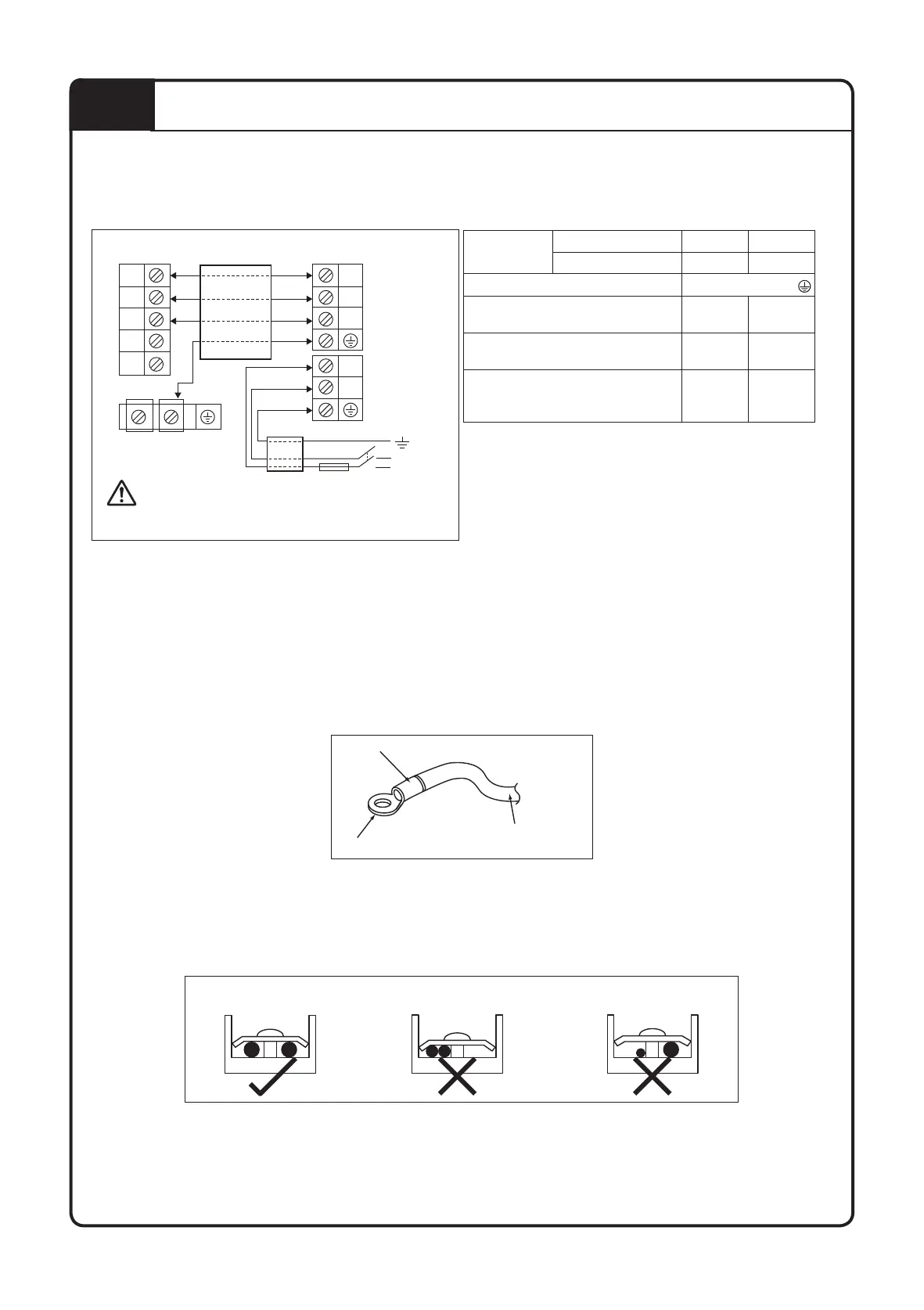

OKABLOWANIE
UWAGA: * Liczby w tabeli podane są jedynie w celach orientacyjnych. Powinny być sprawdzone i zastosowane
zgodnie z lokalnymi/krajowymi przepisami. Zależą one również od typu instalacji i zastosowanych
przewodów.
** Właściwy zakres napięcia powinien być sprawdzony z danym podanymi na etykiecie urządzenia.
2
1
2
1
N
L
3
3
Zespół listew zaciskowych
jednostki wewnętrznej
Kabel
połączeniowy
Zespół listew zaciskowych
jednostki wewnętrznej
Przewód zasilania
Bezpiecznik/
Wyłącznik
bezpieczeństwa
Główny
wyłącznik
Zasilanie
N/L2
L/L1
Wszystkie bieguny w obwodzie
zasilającym muszą być
odłączone, z separacją styków
na co najmniej 3mm.
Model
Jednostka wewnętrzna (FTXC)
20/25/35B 50/60/71B
Jednostka zewnętrzna (RXC)
20/25/35B 50/60/71B
Zakres napięcia**
220-240V/~/50Hz +
Wielkość przewodu zasilającego*
Liczba przewodów
mm
2
1,5
3
2,5
3
Wielkość przewodu łączącego*
Liczba przewodów
mm
2
1,5
4
2,5
4
Rekomendowana klasyfikacja
bezpiecznika/wyłącznika
bezpieczeństwa**
A
16 20
• Wszystkie przewody należy podłączyć w prawidłowy sposób.
• Należy upewnić się, że żaden z przewodów nie styka się z rurami czynnika chłodniczego, sprężarką i częściami
ruchomymi.
• Przewód łączący jednostkę wewnętrzną z zewnętrzną należy zamocować za pomocą dostarczonego
zakotwienia do przewodów.
• Przewód zasilający musi być typu H07RN-F. Jest to wymóg minimalny.
• Należy upewnić się, że ciśnienie zewnętrzne nie działa na złącza zacisków i przewody.
• Należy upewnić się, że wszystkie pokrywy są prawidłowo przymocowane, aby uniknąć szczelin.
• Do podłączenia przewodów do zespołu listew zaciskowych należy użyć okr
ągłych zacisków zagniatanych.
Podłączyć przewody zgodnie z oznaczeniami na zespole listew zaciskowych. (Patrz schemat okablowania
dołączony do jednostki).
Przymocować tulejkę izolacyjną
Zacisk okrągły zagniatany
Przewód elektryczny
• Dokręcić śruby zaciskowe za pomocą odpowiedniego wkrętaka. Nieprawidłowe wkrętaki mogą uszkodzić łeb
śruby.
• Przekręcenie może doprowadzić do uszkodzenia śrub zaciskowych.
• Nie należy łączyć przewodów o różnej grubości do tego samego zacisku.
• Przewody należy prowadzić w sposób uporządkowany. Należy uważać, aby przewody nie ograniczały innych
części i pokrywy skrzynki zaciskowej.
Przewody o takiej samej grubości
przyłączać po obu stronach zacisku.
Nie przyłączać przewodów o tej samej
grubości z jednej strony zacisku.
Nie przyłączać przewodów
o różnych grubościach.
