6-17
Türkçe

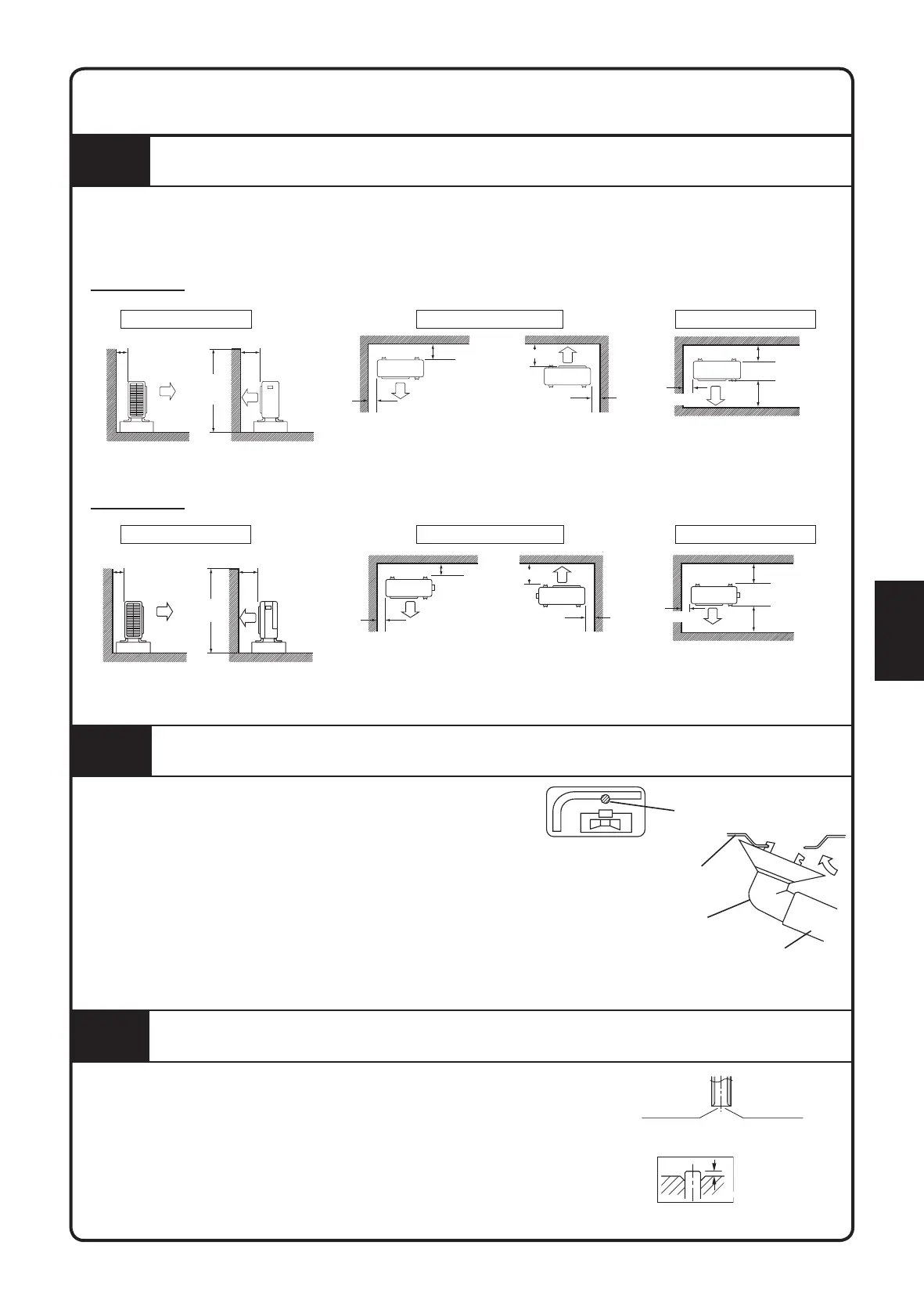

DIŞ MEKAN KURULUM KILAVUZU
1
DIŞ MEKAN ÜNİTESİNİN MONTAJI
• Dış mekan ünitesinin hava giriş ve çıkış akışındaki yolda bir duvar veya başka bir engel varsa aşağıdaki kurulum
kurallarını izleyin.
• Aşağıdaki kurulum modellerinden herhangi biri için egzoz tarafındaki duvar yüksekliği 1200mm veya daha az olmalıdır.
2
TAHLİYE İŞİ
Tahliye iş. (Yalnızca Isı Pompası Ünitesi)
1) Tahliye için tahliye soketi kullanın.
2) Tahliye portu bir montaj tabanı veya zemin yüzeyi ile kaplıysa
dış mekan ünitesinin ayaklarının altına en az 30mm (1-3/16”)
yüksekliğinde ayak tabanları yerleştirin.
3) Soğuk alanlarda dış mekan ünitesiyle bir tahliye hortumu kullanmayın.
(Aksi takdirde, ısıtma performansını bozacak şekilde tahliye suyu donabilir.
Bir tarafa bakan duvar
Bir tarafa bakan duvar
İki tarafa da bakan duvar
İki tarafa da bakan duvar
Üç tarafa bakan duvar
Üç tarafa bakan duvar
50’den fazla
100’den fazla
50’den
fazla
50’den
fazla
50’den
fazla
50’den
fazla
50’den
fazla
50’den
fazla
100’den fazla
350’den fazla
100’den
fazla
100’den
fazla
150’den
fazla
350’den
fazla
150’den fazla
100’den fazla
300’den fazla
350’den fazla
Yandan görünüm
Yandan görünüm
Tepeden Görünüm
Tepeden Görünüm
Tepeden Görünüm
Tepeden Görünüm
1200 veya
fazla
1200 veya
fazla
RXC20/25/35
RXC50/60/71
Tahliye suyu deliği
Bottom frame
Drain socket
Hortum (ticari olarak bulunabilir,
iç çapı 5/8” (16mm))
1) Bir boru kesici ile borunun ucunu kesin.
2) Kesilen yüzey aşağı bakacak şekilde çapakları temizleyin böylece çapaklar
borudan içeri girmez.
3) Konik somunu borunun üzerine yerleştirin.
4) Borunun dış çapını büyütün.
5) Dış çap büyütmenin düzgün yapıldığını kontrol edin.
3
BORU UCUNUN DIŞ ÇAPINI BÜYÜTMEK
(Tam olarak doğru
açılardan kesin.)
Boru ağzı genişletme
Tam olarak aşağıda gösterilen konuma ayarlayın.
Çapakları
temizleyin.
Bitiş
A
