9-11
Dutch

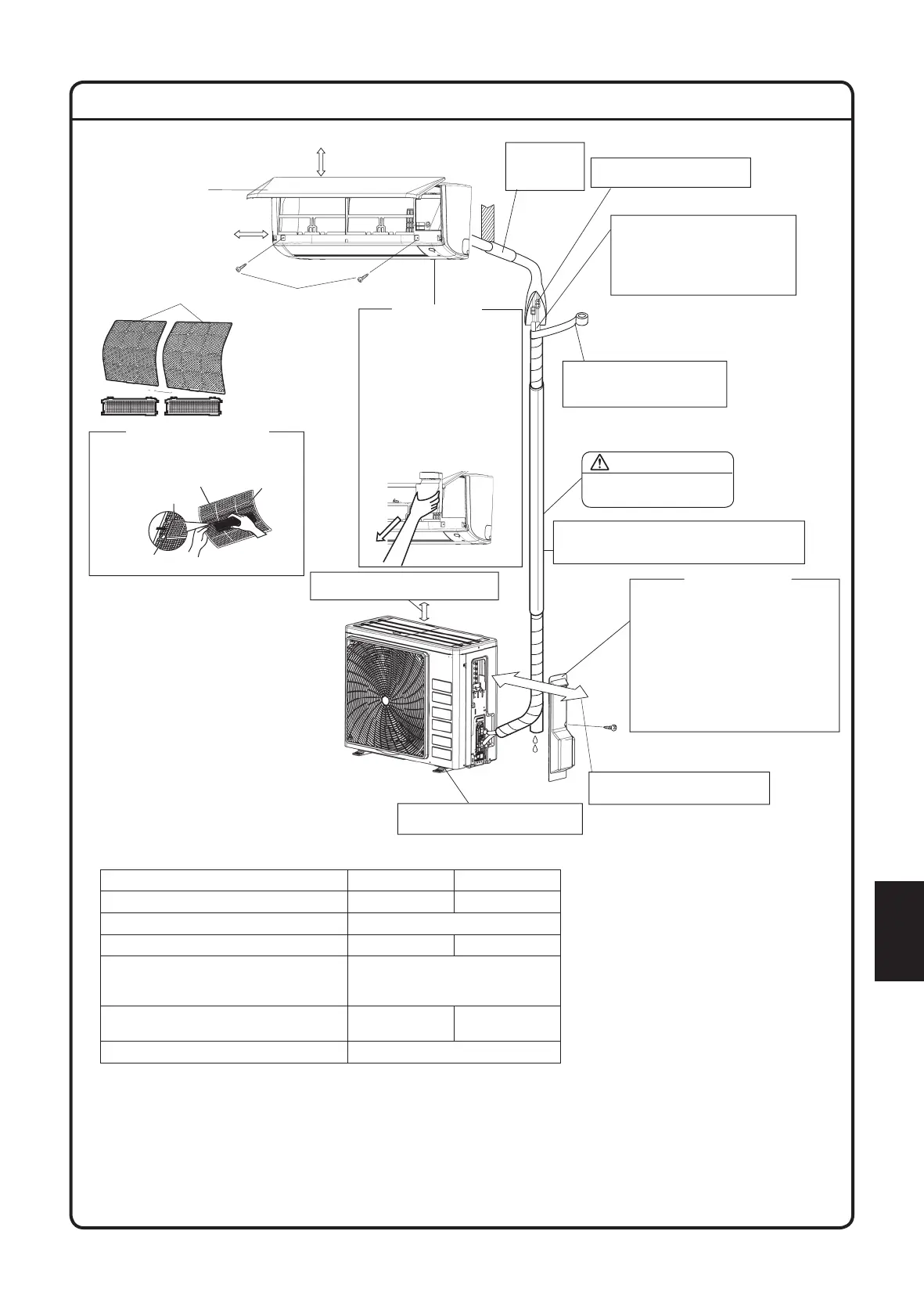

BINNEN-/BUITENUNIT INSTALLATIETEKENINGEN
500mm from wall
Het servicedeksel is
verwijderbaar
Openingsmethode
1) Verwijder de
schroeven van het
servicedeksel
2) Trek het servicedeksel
diagonaal naar de
beneden in de richting
van de pijl.
3) Trek naar beneden.
55mm of meer vanaf het plafond
Maak het
buisgat dicht
met plamuur.
De flare-verbinding moet
buiten worden geïnstalleerd
Snijd de thermische isolatiebuis
op een geschikte lengte en
omwikkel met tape, waardoor
u ervoor zorgt dat er geen
opening wordt achtergelaten in
de snijlijn van de isolatiebuis.
Omwikkel de isolatiebuis
van onder tot boven met de
afwerkingstape
Koelmiddelleidingen moeten worden
beschermd tegen fysieke schade. Installeer
een kunststof bedekking of equivalent.
VOORZICHTIG
Stel de buislengte van
3m tot 30m
Laat ruimte over voor buizen
en elektrisch onderhoud.
Gebruik voetbouten wanneer er
gevaar bestaat dat de unit valt.
Laat 300mm aan werkruimte vrij
onder het plafondoppervlak.
Luchtfilters
Voorpaneel
Luchtfilters
Filterframe
Tab
Titaniumapatiet
geurfilter
Titaniumapatiet geurfilter (2)
Schroeven
(M4 x 12L)
50mm of meer vanaf
muren (aan beide kanten)
Het verwijderen van het kleppendeksel.
• Verwijder de schroeven van het
kleppendeksel.
• Schuif het deksel naar beneden
om deze te verwijderen.
Het vastmaken van het kleppendeksel.
• Breng het bovenste deel
van het kleppendeksel in de
buitenunit om te installeren.
• Draai de schroeven aan.
Kleppendeksel
Servicedeksel
500mm vanaf muren
RXC20/25/35 RXC50/60/71
Max. toegestane buislengte 20m 30m
Min. toegestane buislengte** 3m
Max. toegestane buishoogte 15m 20m
Extra koelmiddel vereist voor
koelmiddelleidingen die langer zijn dan
7,5m*
17g/m
Gasleiding
3/8 inch
(9,52mm)
1/2 inch
(12,7mm)
Vloeistofleiding 1/4 inch (6,4mm)
*
Zorg ervoor dat u de juist hoeveelheid extra koelmiddel toevoegt.
Dit niet doen kan resulteren in verminderde prestatie.
** De aanbevolen kortste leidinglengte is 10 ft (3m) om lawaai en vibratie van de buitenunit te voorkomen.
(Mechanisch lawaai en vibratie kan optreden afhankelijk van hoe de unit is geïnstalleerd en de omgeving waarin het wordt gebruikt.)
