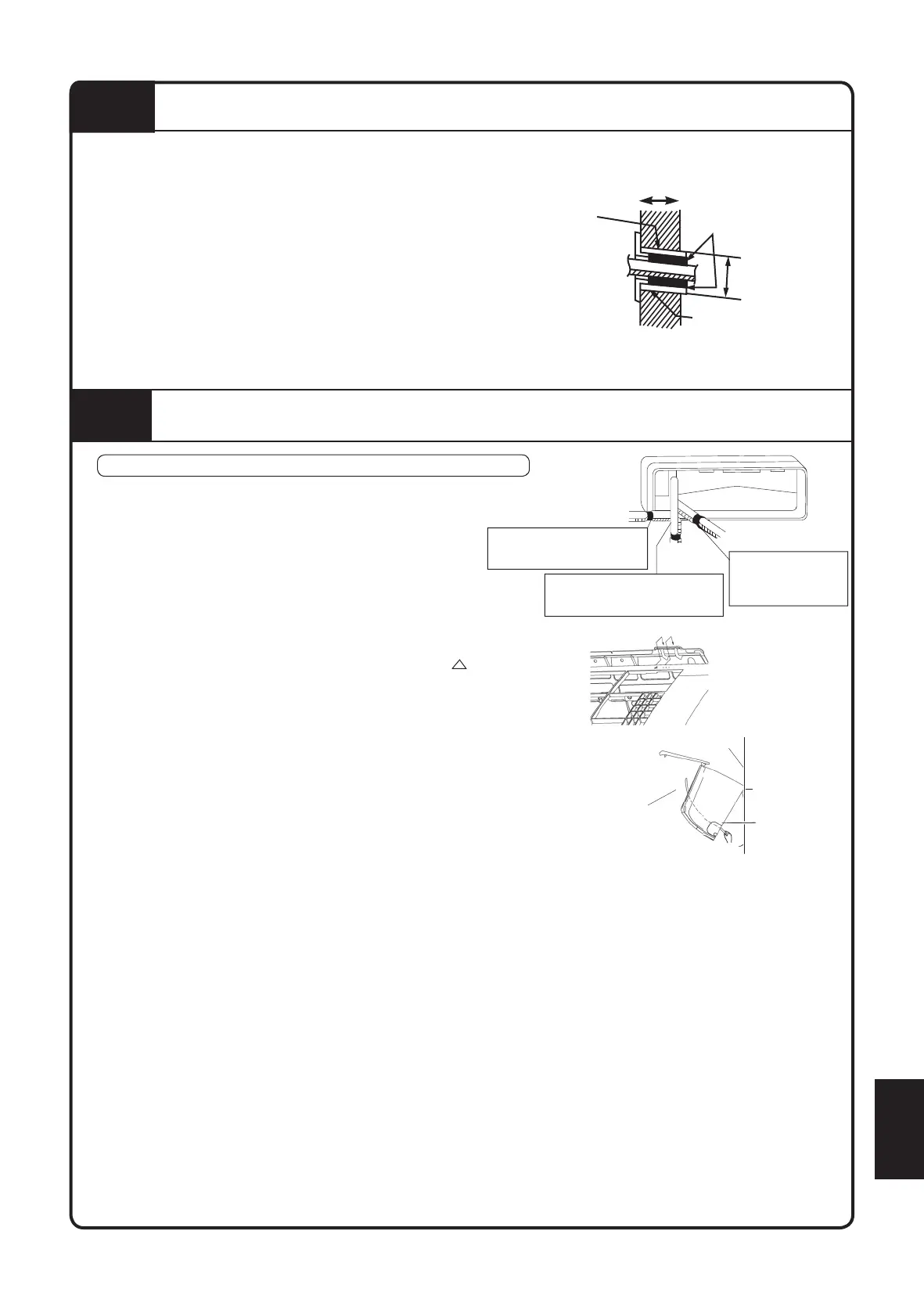

11-13
Polish
2
WIERCENIE OTWORU W ŚCIANIE I INSTALACJA RURY OSADZONEJ NA ŚCIANIE
• W przypadku ścian zawierających ramę metalową lub metalową płytę, należy pamiętać o tym, aby w otworze
przelotowym użyć rury osadzonej na ścianie i pokrywę ścienną, aby zapobiec możliwym wysokim temperaturom,
porażeniom prądem lub pożarowi.
• Należy pamiętać o uszczelnieniu szczelin wokół rur
materiałem uszczelniającym, aby zapobiec przeciekom
wody.
1) Wywiercić otwór przelotowy o średnicy 65 mm w ścianie tak,
aby nachylenie było skierowane było na zewnątrz.
2) Włożyć rurę ścienną w otwór.
3) Włożyć pokrywę ścienną w rurę ś
cienną.
4) Po zakończeniu instalacji chłodniczej, okablowaniu i przewodach
spustowych, uszczelnić szczelinę otworu na rurę kitem.
Rura osadzona na
ścianie (dostawa
miejscowa)
Uszczelnienie (kit)
(dostawa miejscowa)
Wewnątrz
Na zewnątrz
Rura osadzona na ścianie
(dostawa miejscowa)
Ø 65
Ścienna
pokrywa otworu
(dostawa
miejscowa)
3
INSTALACJA JEDNOSTEK WEWNĘTRZNYCH
Rury z prawej strony, z prawej z tyłu i z prawej z dołu.
1) Przymocować przewód spustowy do spodu rur chłodniczych
za pomocą taśmy samoprzylepnej.
2) Owinąć rury chłodnicze i przewód spustowy taśmą izolacyjną .
3) Poprowadzić przewód spustowy i rury chłodnicze przez
otwór w ścianie, następnie ustawić jednostkę wewnętrzną
na hakach płyty montażowej za pomocą oznaczeń
w górnej
części jednostki wewnętrznej jako prowadnicy.
4) Otworzyć panel przedni, następnie otworzyć pokrywę serwisową.
(Zob. wskazówki instalacyjne).
5) Poprowadzić przewód łączący od jednostki zewnętrznej przez
otwór przelotowy w ścianie, a następnie przez tylną część jednostki
wewnętrznej. Przeciągnąć je przez przednią stronę.
Zgiąć z wyprzedzeniem końce opasek w górę dla ułatwienia
wykonywania prac. (Jeżeli końce przewodu łączącego mają zostać
zdjęte najpierw, należy połączyć końce przewodów taśmą
samoprzylepną).
6) Docisnąć dolną ramę jednostki wewnętrznej obydwoma rękoma,
aby osadzić j
ą na hakach płyty montażowej .
Upewnić się, że przewody nie zaczepiają o krawędź jednostki
wewnętrznej.
Rury z prawej strony z tyłu
Płyta montażowa
Płyta
montażowa
Zawiesić hak jednostki wewnętrznej tutaj.
Przewód
łączący
Prowadnik
Przy zdejmowaniu
końcówek przewodu
łączącego, związać
najpierw końcówki
przewodów taśmą
izolacyjną .
Rury z prawej strony
Rury z prawej
strony z dołu
Związać rurę chłodzenia
wraz z przewodem
spustowym za pomocą
taśmy izolacyjnej .
Zdjąć pokrywę ujścia rury
w celu zamontowania prawego
dolnego przewodu rurowego
Zdjąć pokrywę ujścia rury
w celu zamontowania prawej
strony przewodu rurowego
