Daikin FTXC71BV1B Installation Manual

7-12
РУКОВОДСТВО ПО УСТАНОВКЕ В ПОМЕЩЕНИИ
1

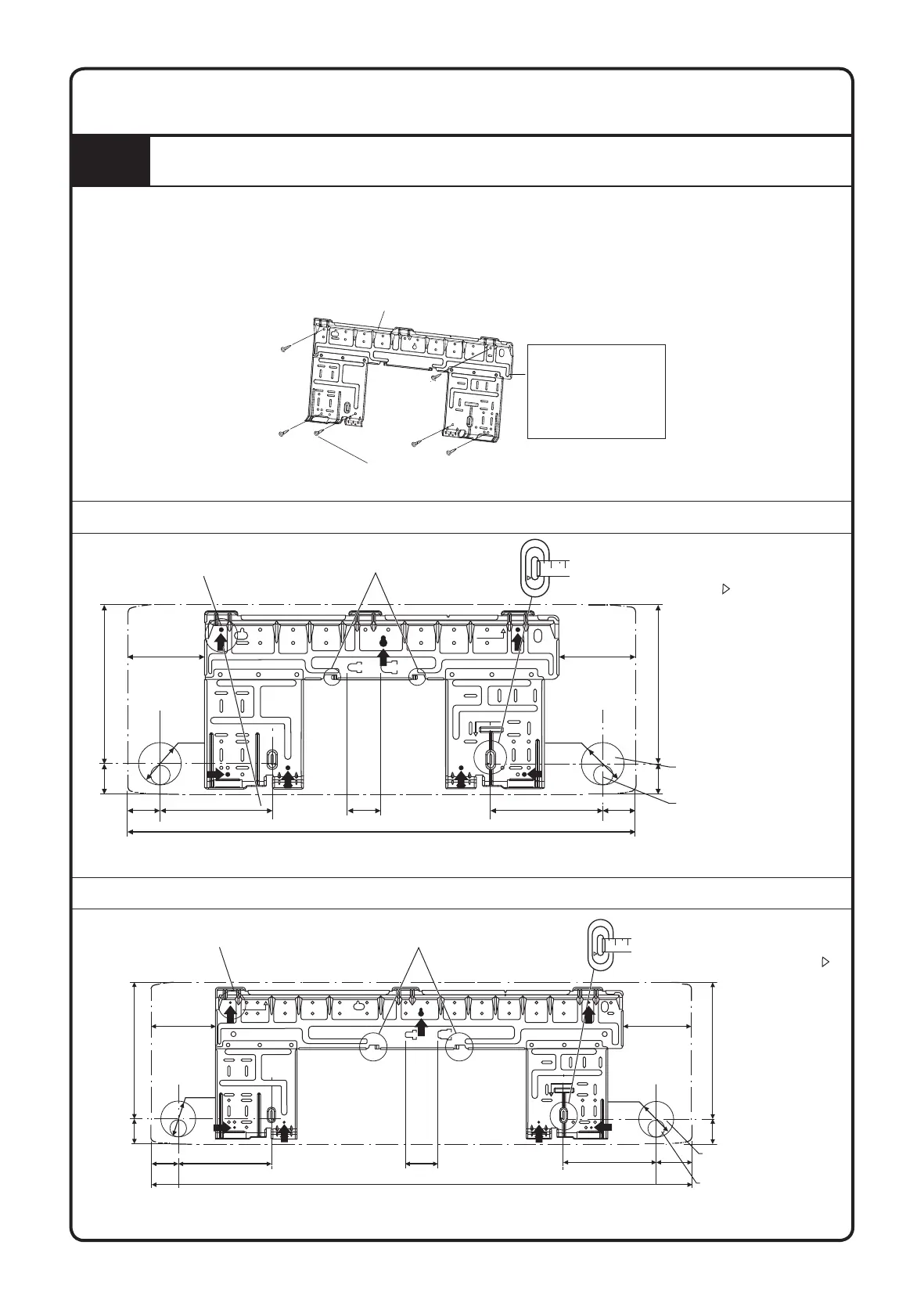

УСТАНОВКА МОНТАЖНОЙ ПЛАСТИНЫ
• Монтажная пластина должна быть установлена на стене, которая может выдерживать вес внутреннего блока.
1) Временно закрепите монтажную пластину на стене, убедитесь, что панель полностью выровнена, и отметьте
на стене места для сверления.
2) Закрепите монтажную пластину на стене винтами.
Рекомендуемые места крепления монтажной пластины и размеры
 Фиксирующий винт
монтажной пластины
Монтажная пластина
 должна быть
установлена на
стене, которая может
выдерживать вес
внутреннего блока.
 Пластина для монтажа
ВНУТРЕННИЙ БЛОК FTXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170 055.94
49.5170
46.4 241.6
117
Ø 65
Ø 65
Рекомендуемые места крепления
монтажной пластины (всего 7 мест)
Поставьте уровень
на эти крепления.
Используйте измерительную ленту, как
показано.
Расположите конец измерительной ленты
в точке, отмеченной знаком
Сквозное отверстие в
стене Ø 65мм
Положение сливного
шланга единица: мм
Все размеры указаны в мм
ВНУТРЕННИЙ БЛОК FTXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5170
Ø 65
Рекомендуемые места крепления
монтажной пластины (всего 7 мест)
Поставьте уровень
на эти крепления.
Используйте измерительную ленту,
как показано.
Расположите конец измерительной
ленты в точке, отмеченной знаком
Сквозное отверстие
в стене Ø 65мм
Положение сливного
шланга единица: мм
Все размеры указаны в ммв мм
